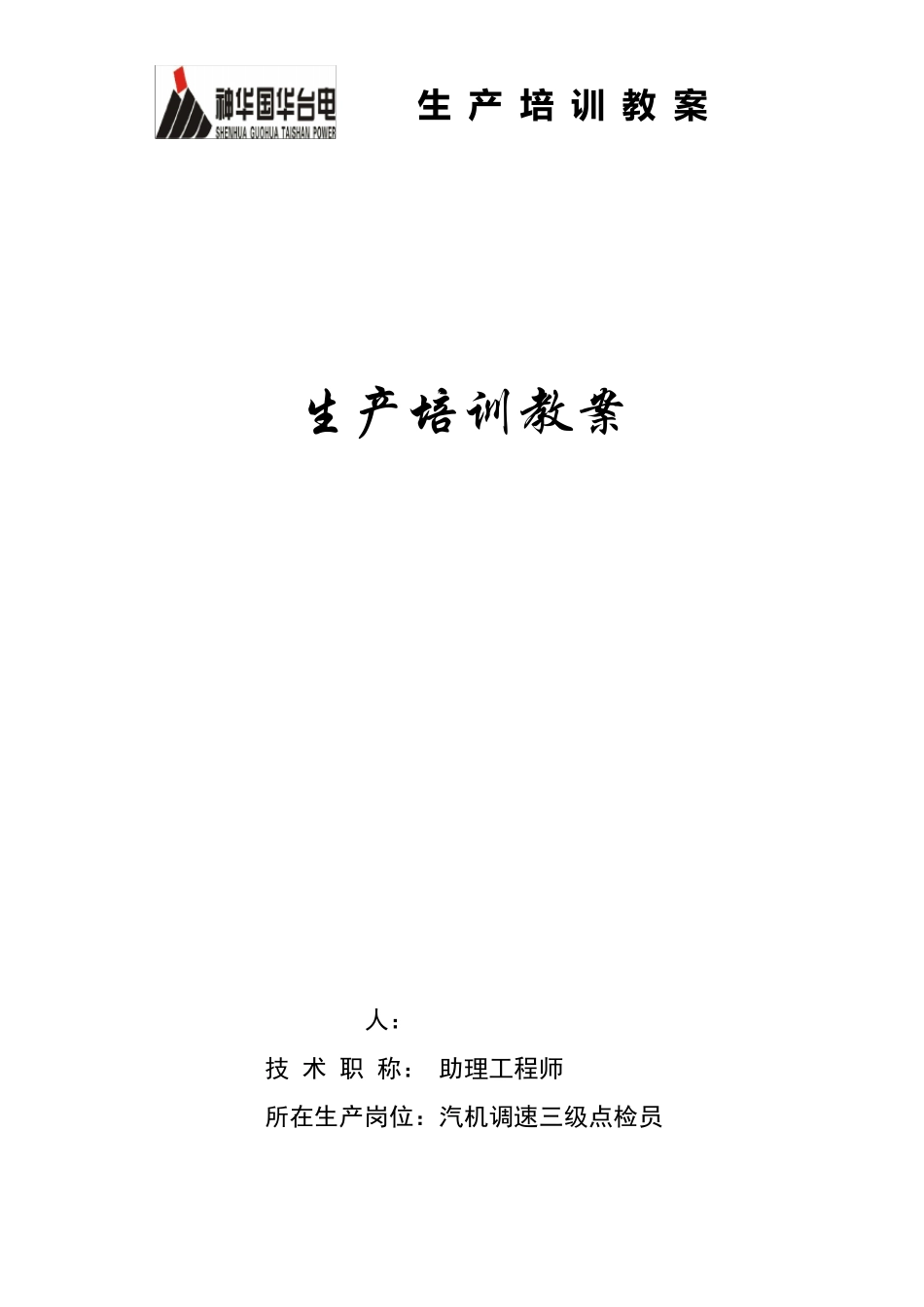

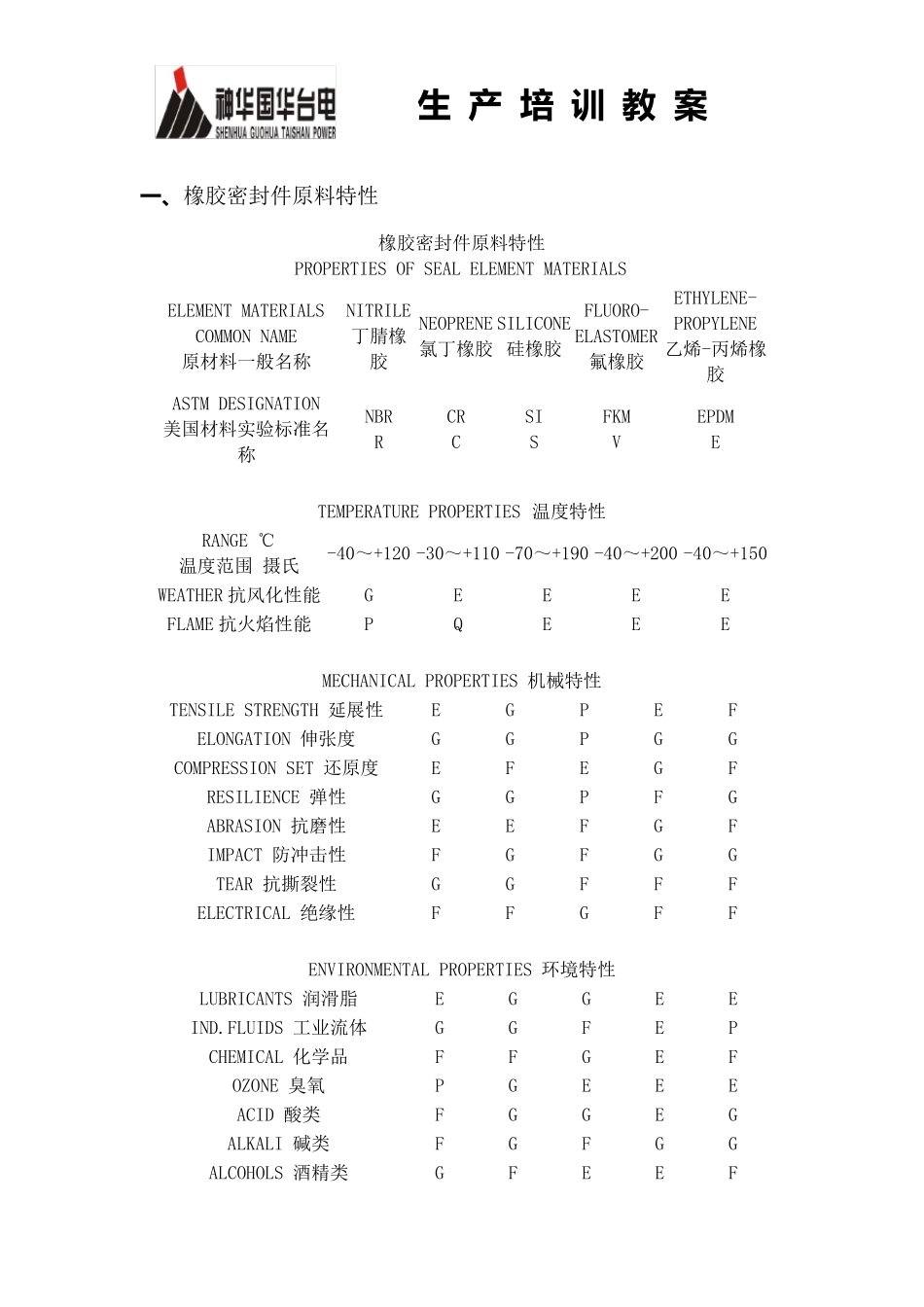

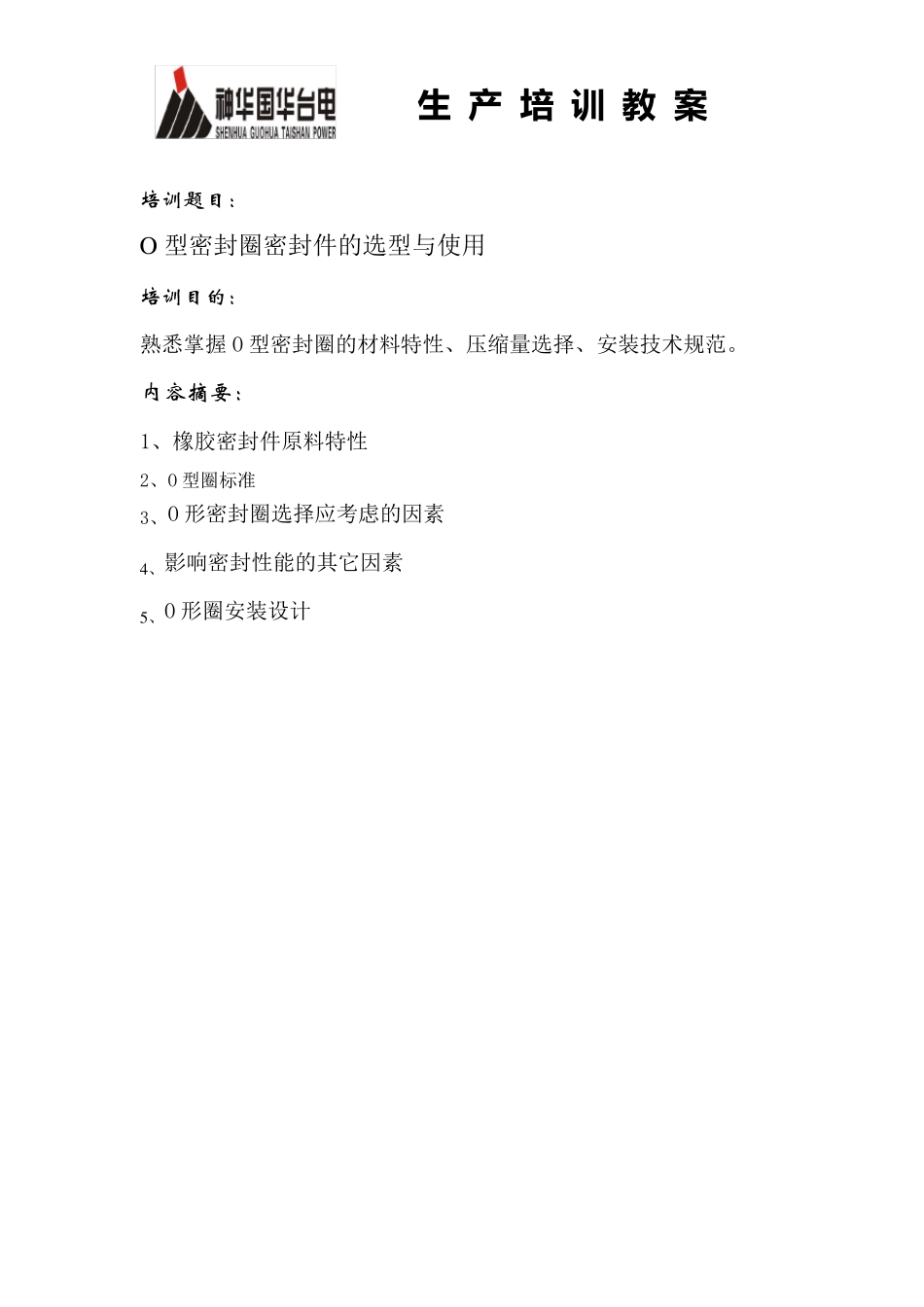

生 产 培 训 教 案 生产培训教案 * * 人: *** 技 术 职 称: 助理工程师 所在生产岗位:汽机调速三级点检员 生 产 培 训 教 案 培训题目: O 型密封圈密封件的选型与使用 培训目的: 熟悉掌握O 型密封圈的材料特性、压缩量选择、安装技术规范。 内容摘要: 1、橡胶密封件原料特性 2、O 型圈标准 3、O 形密封圈选择应考虑的因素 4、影响密封性能的其它因素 5、O 形圈安装设计 生 产 培 训 教 案 一 、 橡胶密封件原料特性 橡胶密封件原料特性 PROPERTIES OF SEAL ELEMENT MATERIALS ELEMENT MATERIALS COMMON NAME 原材料一般名称 NITRILE 丁腈橡胶 NEOPRENE 氯丁橡胶 SILICONE 硅橡胶 FLUORO- ELASTOMER 氟橡胶 ETHYLENE- PROPYLENE 乙烯-丙烯橡胶 ASTM DESIGNATION 美国材料实验标准名称 NBR R CR C SI S FKM V EPDM E TEMPERATURE PROPERTIES 温度特性 RANGE ℃ 温度范围 摄氏 -40~+120 -30~+110 -70~+190 -40~+200 -40~+150 WEATHER 抗风化性能 G E E E E FLAME 抗火焰性能 P Q E E E MECHANICAL PROPERTIES 机械特性 TENSILE STRENGTH 延展性 E G P E F ELONGATION 伸张度 G G P G G COMPRESSION SET 还原度 E F E G F RESILIENCE 弹性 G G P F G ABRASION 抗磨性 E E F G F IMPACT 防冲击性 F G F G G TEAR 抗撕裂性 G G F F F ELECTRICAL 绝缘性 F F G F F ENVIRONMENTAL PROPERTIES 环境特性 LUBRICANTS 润滑脂 E G G E E IND.FLUIDS 工业流体 G G F E P CHEMICAL 化学品 F F G E F OZONE 臭氧 P G E E E ACID 酸类 F G G E G ALKALI 碱类 F G F G G ALCOHOLS 酒精类 G F E E F 生 产 培 训 教 案 WATER 水 G F G G G RADIATION 辐射 F F G G G STEAM 蒸汽 G F G G G E=EXCELLENT(优良); G=GOOD(良好); F=FAIR(一般); P=POOR(不良) 一、概述 特点 O 形密封圈由于它制造费用低及使用方便,因而被广泛应用在各种动、静密封场合。 标准 大部分国家对 O 形密封圈都制定系列产品标准,其中美国标准(AS 568)、日本标准(JISB2401)国际标准(ISO 3601/1)较为通用。 O 型圈标准一览表 标准 O 型圈截面直径 W 美国标准 AS 568 英国标准 BS 15...
