Write By Willis 内部资料 为 XXXXXXX公司安装 P6 550 (8204-E8A)内存之流程手册 2010年 1月 19日 版本:1

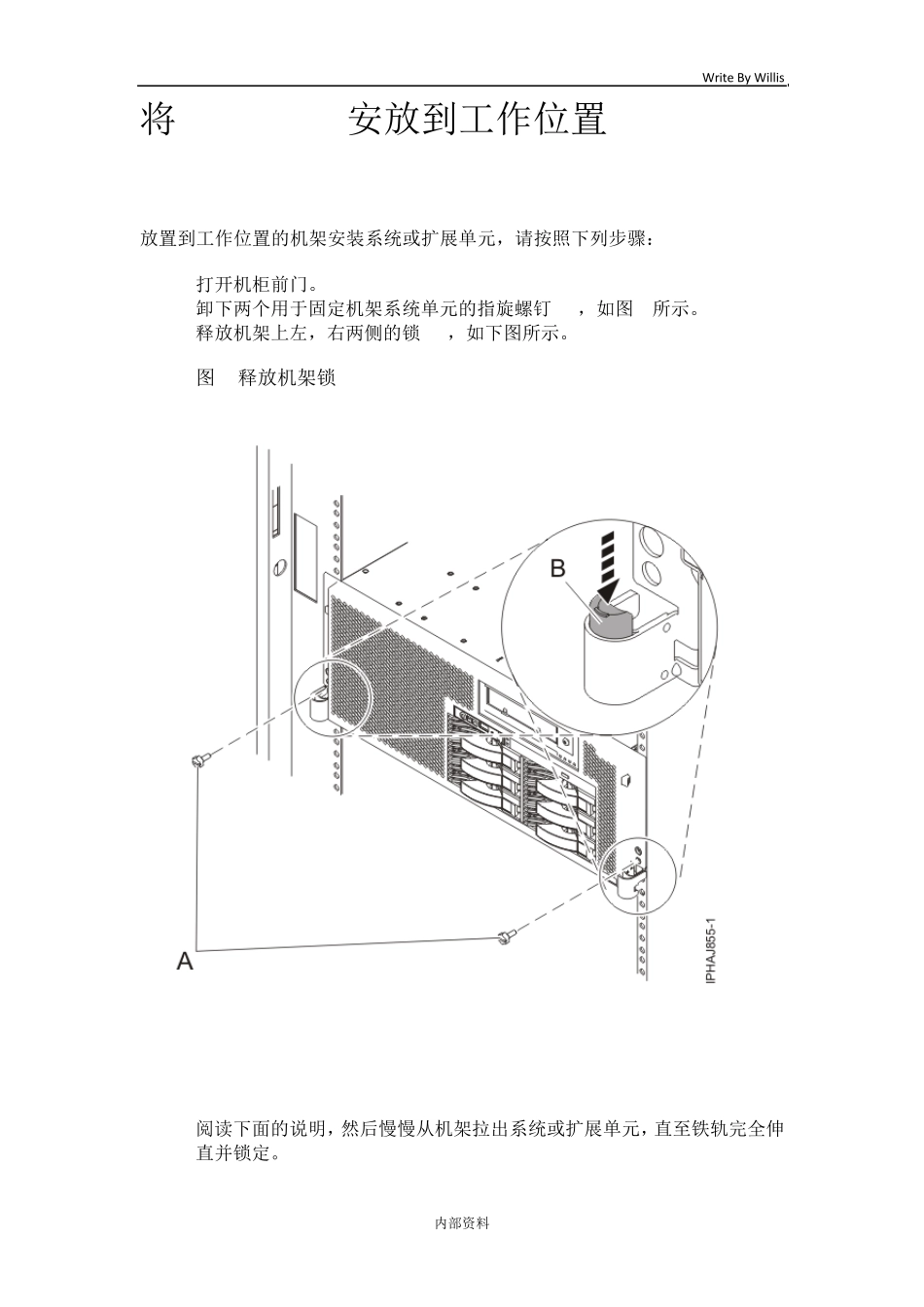

0 Write By Willis 内部资料 将8204-E8A安放到工作位置 放置到工作位置的机架安装系统或扩展单元,请按照下列步骤: 1
打开机柜前门
卸下两个用于固定机架系统单元的指旋螺钉(A),如图 1所示
释放机架上左,右两侧的锁(B),如下图所示
图 1 释放机架锁 4
阅读下面的说明,然后慢慢从机架拉出系统或扩展单元,直至铁轨完全伸直并锁定
Write By Willis 内部资料 记住: o 在你拉从机架上拉出前,如果程序正在执行,需要你拔掉系统或扩展单元的电缆
o 确保从机架中拉出设备时,系统或扩展单元后面的电缆不会过短或约束你拉出设备
o 确保轨道完全伸直
当铁轨完全伸直,导轨安全锁锁定到位
移除 8204-E8A系统处理器板 请按以下步骤移除处理器板 1
停止系统或逻辑分区
如果你有一个机架式系统,放置在服务的位置
移除服务检修盖
注意: o 将防静电腕带,带上并连接到机器外壳的技术上,以防止你的硬件被破坏 o 当使用腕带时,请遵守所有电器的安全程序
使用它并不会增加或减少您受到电击或电气设备的风险
o 如果你没有防静电腕带,请在安装或更换硬件去除静电包装产品之前,双手触摸未上漆的金属表面至少 5秒
断开主电源和次电源 5
如图 2和图 3,解开插销(A)对系统处理器板
用双手抓住解除闩锁(B),以拔出的引导系统处理器板(C)离开系统背板组装
Write By Willis 内部资料 图2在机架安装模式,从系统背板拆卸处理器板 Write By Willis 内部资料 图3在台式安装模式,从系统背板拆卸处理器板 6
将取下的处理器板放
