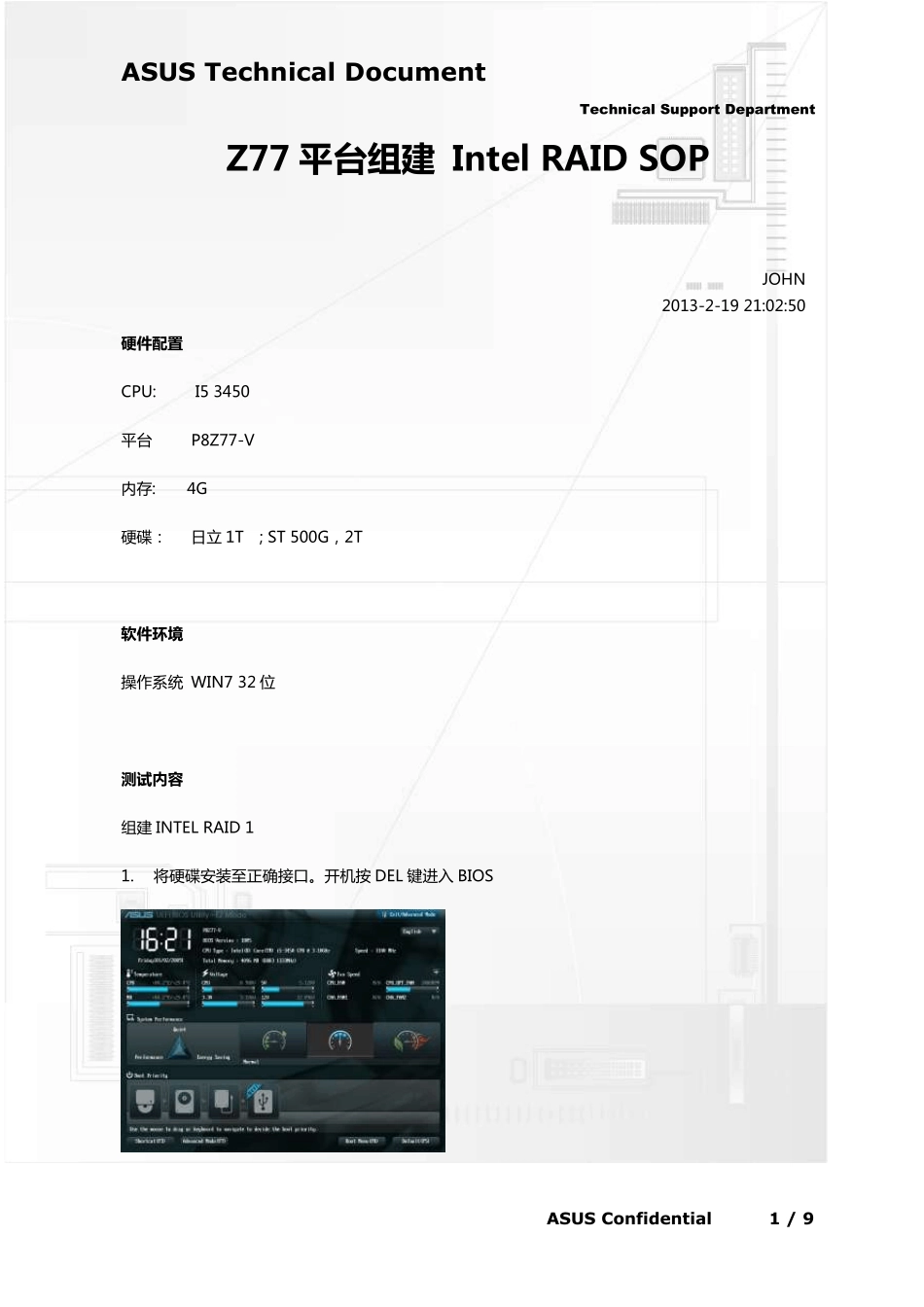

ASUS Technical Docu ment Technical Su pport Department ASUS Confidential 1 / 9 Z77 平 台 组 建 Intel RAID SOP JOHN 2013-2-19 21:02:50 硬 件配置 CPU: I5 3450 平 台 P8Z77-V 内 存 : 4G 硬 碟 ： 日 立 1T ; ST 500G， 2T 软件环境 操 作 系 统 WIN7 32 位 测试内容 组 建 INTEL RAID 1 1. 将 硬 碟 安 装 至 正 确 接 口 。开机按 DEL 键进入 BIOS ASUS Technical Docu ment Technical Su pport Department ASUS Confidential 2 / 9 2. 按 Esc 选 择 Advanced Mode 3. 进 入高级模式 ASUS Technical Docu ment Technical Su pport Department ASUS Confidential 3 / 9 4. 选 择 Advanced menu 选 择 SATA Configuration 5. 选 择 SATA Mode Selection 更 改 为 RIAD ASUS Technical Docu ment Technical Su pport Department ASUS Confidential 4 / 9 6. 按 F10 保 存 重 启 计 算 机 7. 根 据 提 示 按 CTRL+I 进 入 控 制 台 (Intel 芯 片 组 在 接 入 一个未含 RAID 信息的出现该提 示 ) ASUS Technical Docu ment Technical Su pport Department ASUS Confidential 5 / 9 8. 进 入 IRST 控 制 台 8. 选 择 1 敲 击 回 车 Name 为阵列取名， ASUS Technical Docu ment Technical Su pport Department ASUS Confidential 6 / 9 9. 按 Tab 切 换 下 一 行 至 RAID Level 按 ↑↓更 改 RAID 模 式 10. 按 Tab 切 换 下 一 行 至 Disks。（硬碟数量只符合 RAID 模 式 最低要求即跳过） ASUS Technical Docu ment Technical Su pport Department ASUS Confidential 7 / 9 11. 按 回 车 进 入 选 择 菜 单 ,选 择 组 建 RAID 的 硬 碟 。按 空格键选 中硬 碟 。按 回 车 结束 12. 按 Tab 切换下一行至 Capacity 选 择 RAID 容量（默认即可） ASUS Technical Docu ment Technical Su pport Department ASUS Confidential 8 / 9 13. 按 Tab 切 换 下 一行至 Create Volume 创建 RAID ASUS Technical Docu ment Technical Su pport Department ASUS Confidential 9 / 9 附 页 1： Intel Raid 4 种 模 式 介 绍 阵 列 模 式 容 量 大 小 （ S 为 最 小 单 颗 硬碟 容 量 ） 特 点 备 注 Raid0 n*s 写 入 速 度 快 数 据 无 法 恢 复 Raid1 n*s/2 写 入 速 度 接 近 于 非 RAID 系 统 ， 而 读 取 速度 几 乎 是 大 多 数 情 况 下 的 两 倍 。 限制于 2 个驱动器之间的 冗余 Raid5 (n-1)*s 避免阵 列 中任何单 个磁盘的 丢失 Raid10 (n*S)/2 在丢失近 半数 驱动器组的 情 况 下 正常运转， 同是 最 多 只能承受每个驱动器中一个驱动器发生故障或者丢失。
