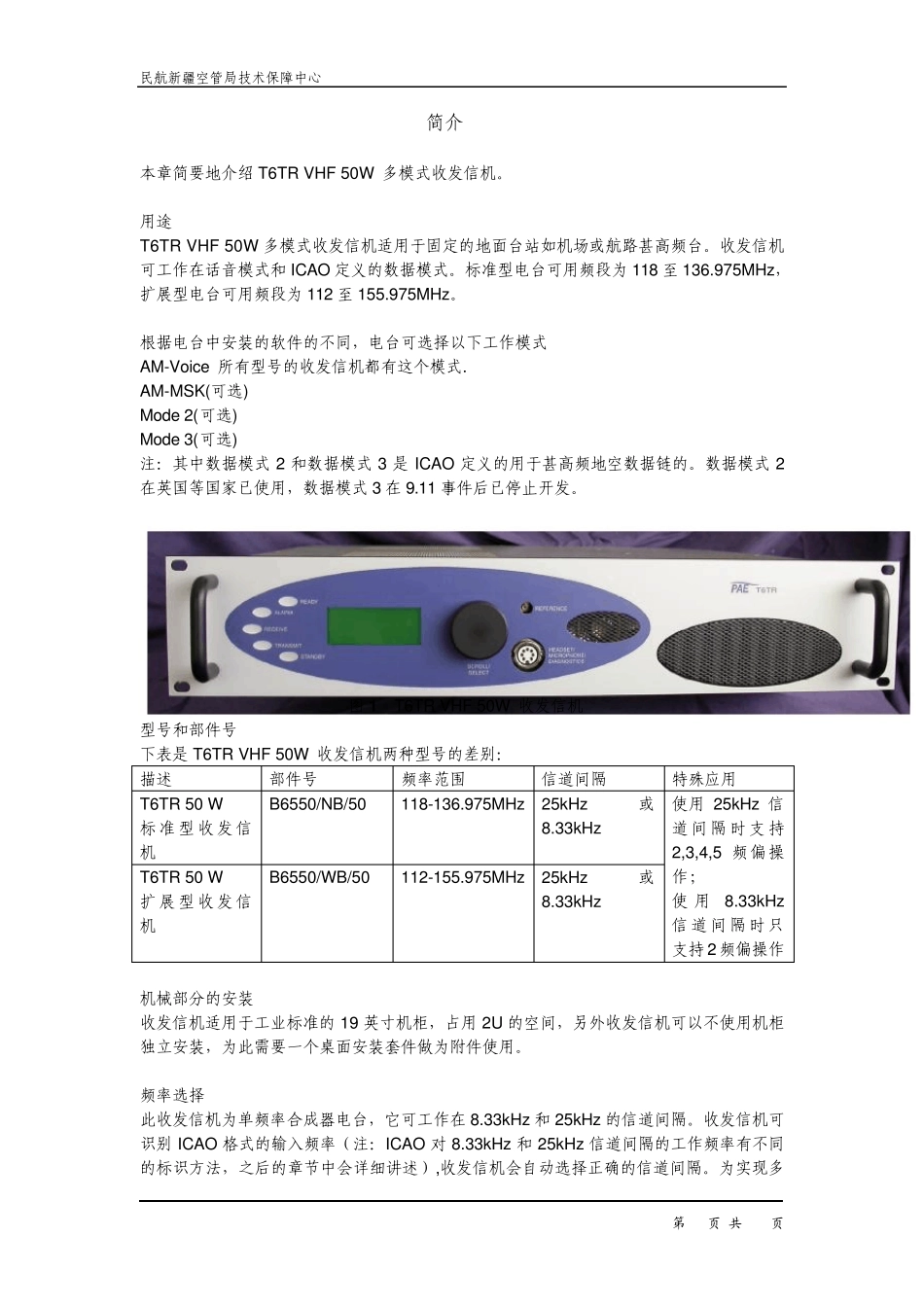

民航新疆空管局技术保障中心 第 1 页 共 34 页 PAE T6TR 中 文 说 明 书 民航新疆空管局技术保障中心 第 2 页 共 34 页 简介 本章简要地介绍T6TR VHF 50W 多模式收发信机。 用途 T6TR VHF 50W 多模式收发信机适用于固定的地面台站如机场或航路甚高频台。收发信机可工作在话音模式和 ICAO 定义的数据模式。标准型电台可用频段为 118 至 136.975MHz，扩展型电台可用频段为 112 至 155.975MHz。 根据电台中安装的软件的不同，电台可选择以下工作模式 AM-Voice 所有型号的收发信机都有这个模式. AM-MSK(可选) Mode 2(可选) Mode 3(可选) 注：其中数据模式2 和数据模式3 是 ICAO 定义的用于甚高频地空数据链的。数据模式2在英国等国家已使用，数据模式3 在 9.11 事件后已停止开发。 图 1 T6TR VHF 50W 收发信机 型号和部件号 下表是 T6TR VHF 50W 收发信机两种型号的差别： 描述 部件号 频率范围 信道间隔 特殊应用 T6TR 50 W 标 准 型 收发信机 B6550/NB/50 118-136.975MHz 25kHz或8.33kHz 使用 25kHz 信道 间 隔 时 支 持2,3,4,5 频偏操作； 使 用8.33kHz信道 间 隔 时 只支持 2 频偏操作 T6TR 50 W 扩 展 型 收发信机 B6550/WB/50 112-155.975MHz 25kHz或8.33kHz 机械部分的安装 收发信机适用于工业标准的 19 英寸机柜，占用 2U 的空间，另外收发信机可以不使用机柜独立安装，为此需要一个桌面安装套件做为附件使用。 频率选择 此收发信机为单频率合成器电台，它可工作在 8.33kHz 和 25kHz 的信道间隔。收发信机可识别 ICAO 格式的输入频率（注：ICAO 对 8.33kHz 和 25kHz 信道间隔的工作频率有不同的标识方法，之后的章节中会详细讲述）,收发信机会自动选择正确的信道间隔。为实现多民航新疆空管局技术保障中心 第 3 页 共 34 页 信道操作，收发信机可预先存储最多 100 个信道频率，方便即时调用。存储的信道频率可以是 8.33kHz和 25kHz信道间隔的频率的混合。所有可用的频率可以通过收发信机前面板或兼容遥控设备进行选择。 工作参数 收发信机的工作参数通过前面板的多功能旋转/选择开关设臵，或使用虚拟前面板软件 VFP在一台个人计算机上进行设臵。 虚拟前面板软件 虚拟前面板软件(以下简称 VFP)可在随电台包装的光盘中找到，它可运行在 windows2000或 XP 操作系统下。VFP 可以修改收发信...
