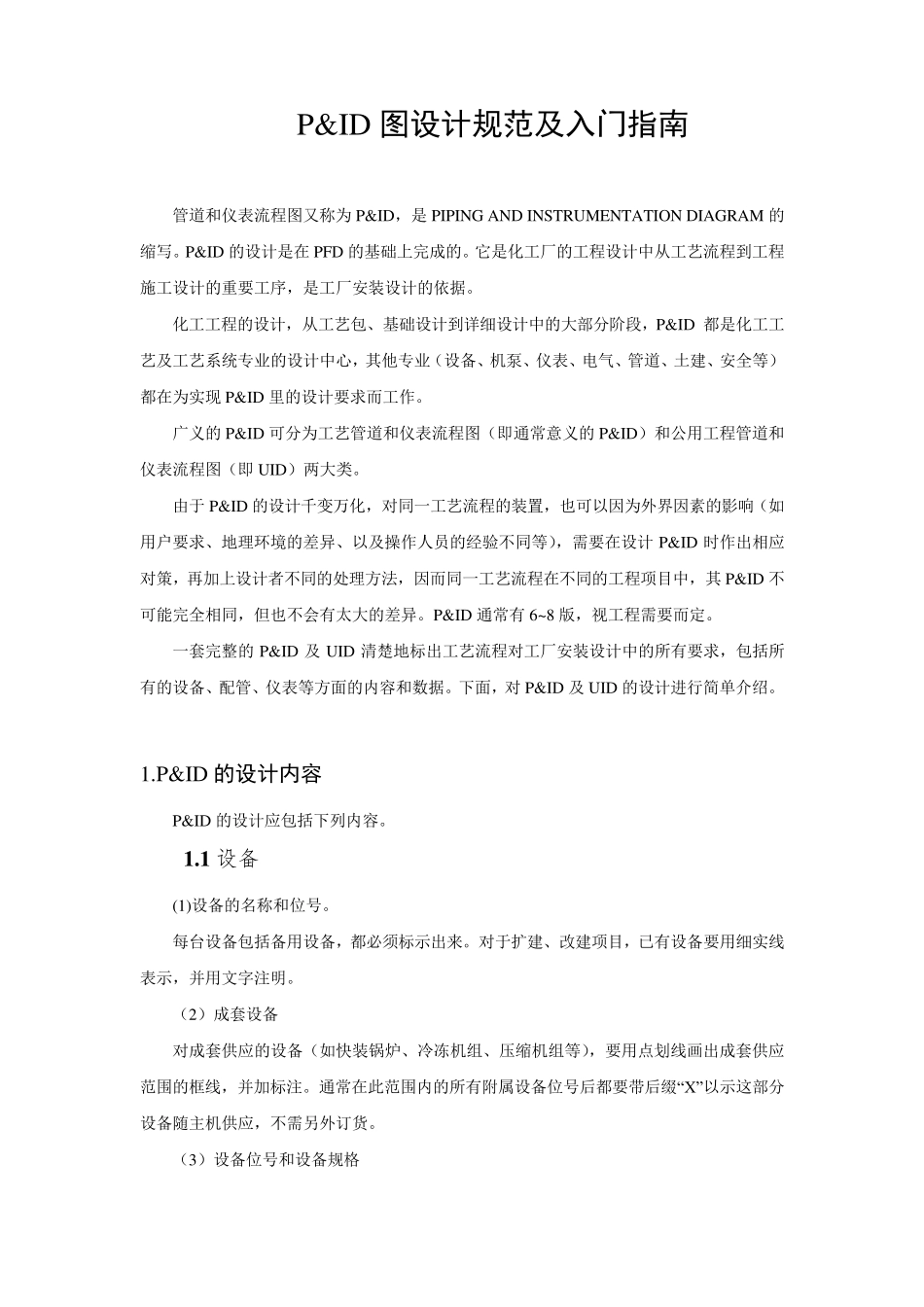

P&ID 图设计规范及入门指南 管道和仪表流程图又称为P&ID,是PIPING AND INSTRUMENTATION DIAGRAM 的缩写
P&ID 的设计是在PFD 的基础上完成的
它是化工厂的工程设计中从工艺流程到工程施工设计的重要工序,是工厂安装设计的依据
化工工程的设计,从工艺包、基础设计到详细设计中的大部分阶段,P&ID 都是化工工艺及工艺系统专业的设计中心,其他专业(设备、机泵、仪表、电气、管道、土建、安全等)都在为实现 P&ID 里的设计要求而工作
广义的P&ID 可分为工艺管道和仪表流程图(即通常意义的P&ID)和公用工程管道和仪表流程图(即 UID)两大类
由于 P&ID 的设计千变万化,对同一工艺流程的装置,也可以因为外界因素的影响(如用户要求、地理环境的差异、以及操作人员的经验不同等),需要在设计P&ID 时作出相应对策,再加上设计者不同的处理方法,因而同一工艺流程在不同的工程项目中,其 P&ID 不可能完全相同,但也不会有太大的差异
P&ID 通常有 6~8 版,视工程需要而定
一套完整的P&ID 及 UID 清楚地标出工艺流程对工厂安装设计中的所有要求,包括所有的设备、配管、仪表等方面的内容和数据
下面,对 P&ID 及 UID 的设计进行简单介绍
P&ID 的设计内容 P&ID 的设计应包括下列内容
1 设备 (1)设备的名称和位号
每台设备包括备用设备,都必须标示出来
对于扩建、改建项目,已有设备要用细实线表示,并用文字注明
(2)成套设备 对成套供应的设备(如快装锅炉、冷冻机组、压缩机组等),要用点划线画出成套供应范围的框线,并加标注
通常在此范围内的所有附属设备位号后都要带后缀“X”以示这部分设备随主机供应,不需另外订货

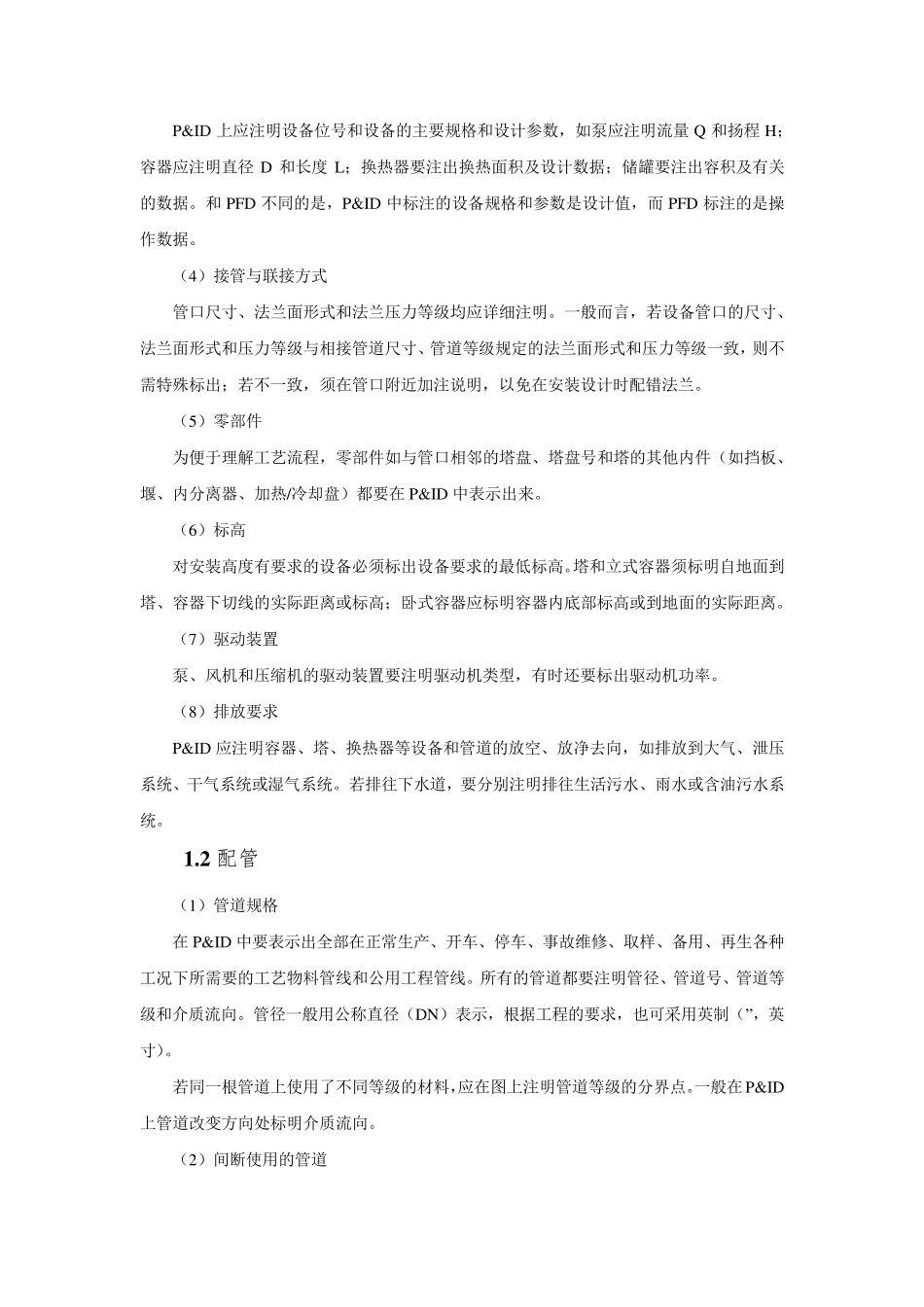

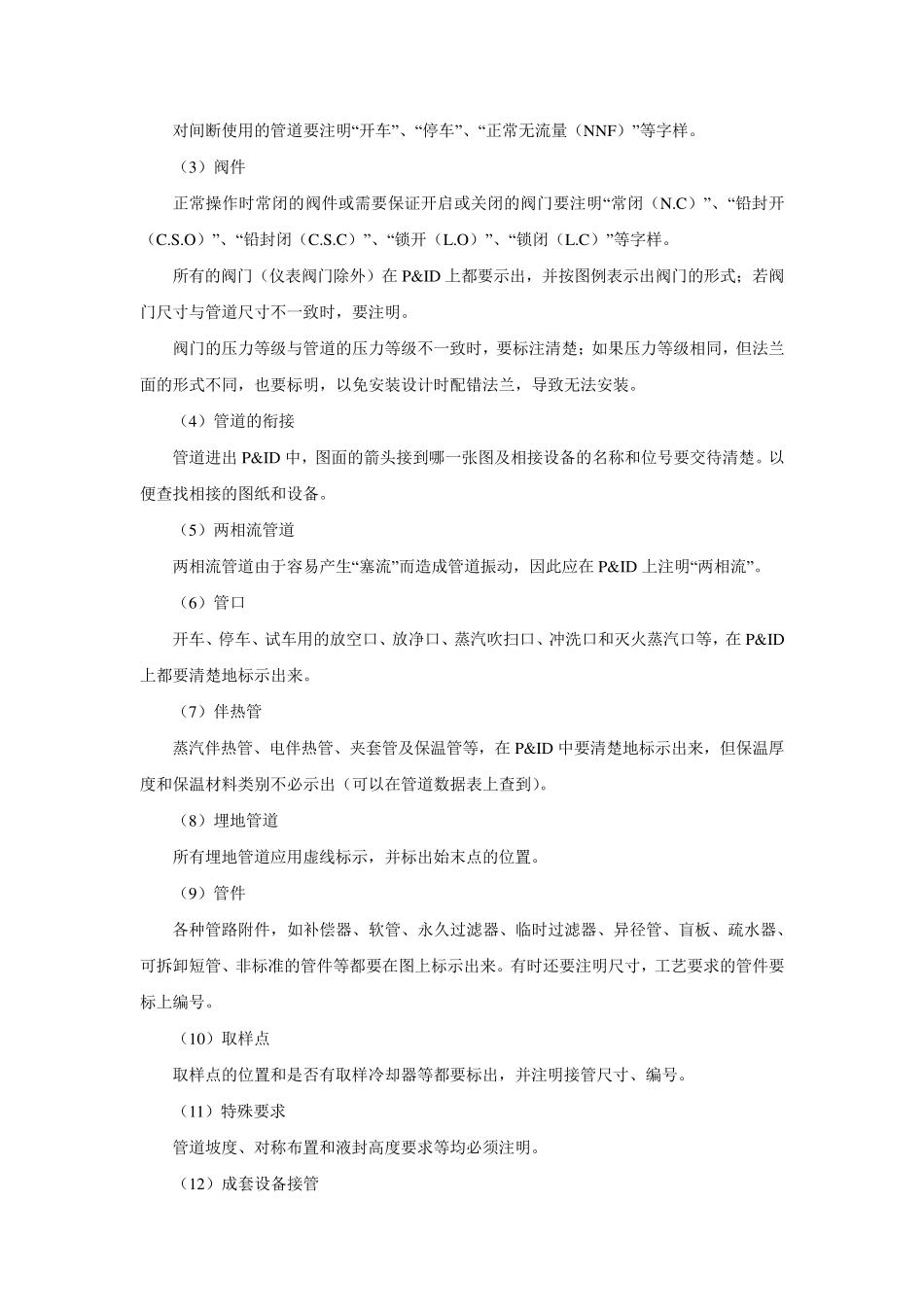

(3)设备位号和设备规格 P&ID 上应注明设备位号和设备的主要规格和设计参数,如泵应注
