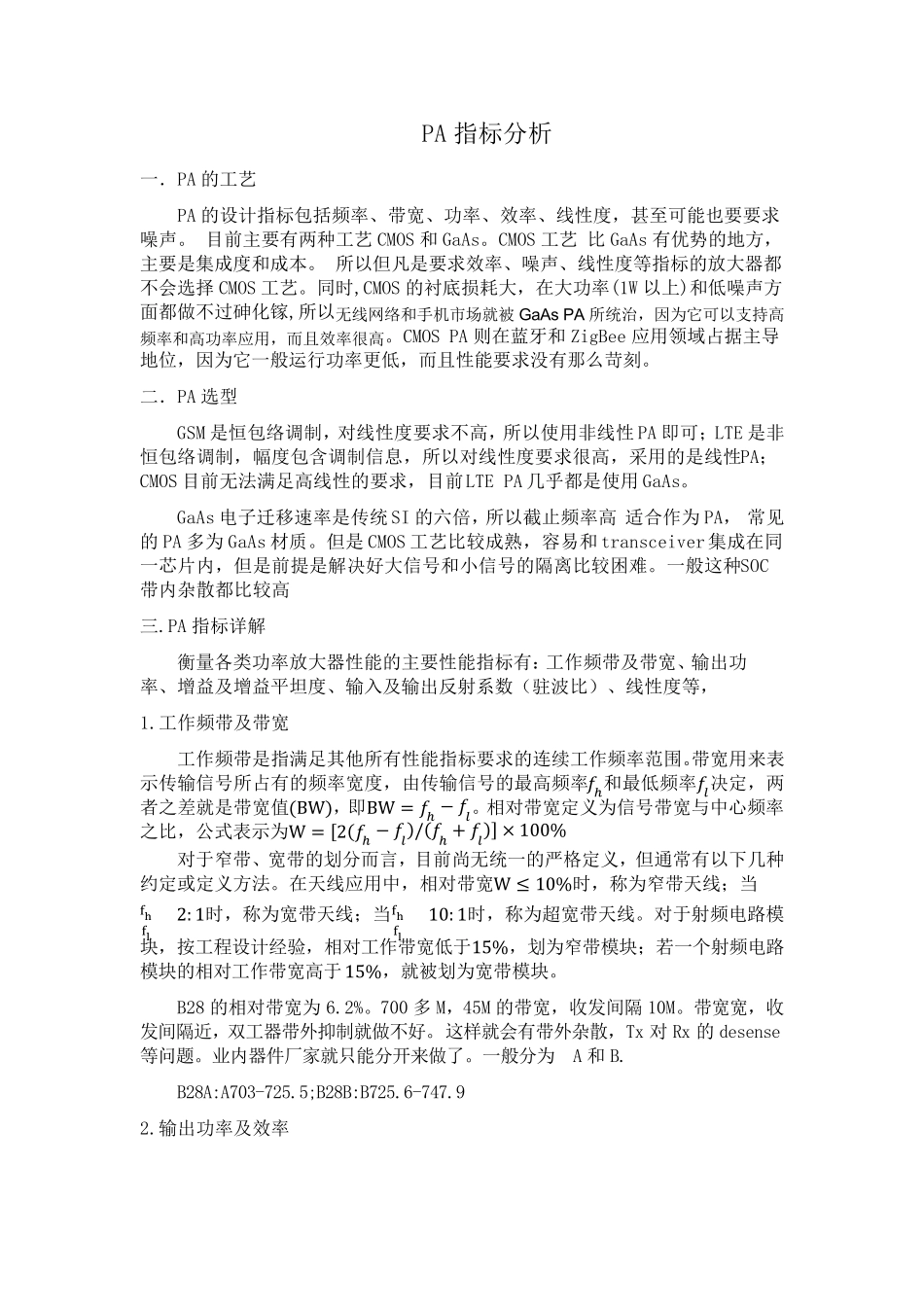

PA 指标分析 一.PA 的工艺 PA 的设计指标包括频率、带宽、功率、效率、线性度,甚至可能也要要求噪声。 目前主要有两种工艺CMOS 和 GaAs。CMOS 工艺 比 GaAs 有优势的地方,主要是集成度和成本。 所以但凡是要求效率、噪声、线性度等指标的放大器都不会选择 CMOS 工艺。同时,CMOS 的衬底损耗大,在大功率(1W 以上)和低噪声方面都做不过砷化镓,所以无线网络和手机市场就被 GaAs PA 所统治,因为它可以支持高频率和高功率应用,而且效率很高。CMOS PA 则在蓝牙和 ZigBee 应用领域占据主导地位,因为它一般运行功率更低,而且性能要求没有那么苛刻。 二.PA 选型 GSM 是恒包络调制,对线性度要求不高,所以使用非线性 PA 即可;LTE 是非恒包络调制,幅度包含调制信息,所以对线性度要求很高,采用的是线性PA;CMOS 目前无法满足高线性的要求,目前LTE PA 几乎都是使用 GaAs。 GaAs 电子迁移速率是传统 SI 的六倍,所以截止频率高 适合作为 PA, 常见的PA 多为 GaAs 材质。但是 CMOS 工艺比较成熟,容易和 transceiver 集成在同一芯 片 内 ,但是前提 是解 决 好 大信号 和小 信号 的隔 离 比较困 难 。一般这 种SOC带内 杂 散 都比较高 三 .PA 指标详 解 衡 量 各 类 功率放大器性能的主要性能指标有: 工作频带及 带宽、输 出 功率、增 益 及 增 益 平 坦 度、输 入 及 输 出 反 射 系 数 ( 驻 波 比) 、线性度等, 1.工作频带及 带宽 工作频带是指满足其 他 所有性能指标要求的连 续 工作频率范 围 。带宽用来 表示 传输 信号 所占有的频率宽度,由 传输 信号 的最 高频率ᵅℎ和最 低频率ᵅᵅ决 定 ,两者 之 差 就是带宽值 (BW),即BW = ᵅℎ − ᵅᵅ。相 对带宽定 义 为信号 带宽与 中 心 频率之 比,公 式 表 示 为W = [2(ᵅℎ − ᵅᵅ)/(ᵅℎ + ᵅᵅ)] × 100% 对于 窄 带、宽带的划 分而言 ,目前尚 无统一的严 格 定 义 ,但通 常有以下 几种约 定 或 定 义 方法。在天 线应用中 ,相 对带宽W ≤ 10%时,称 为窄 带天 线;当 fhfl>2: 1时,称 为宽带天 线;当 fhfl>10: 1时,称 为超 宽带天 线。对于 射 频电路 模块 ,按 工程 设计经 验 ,相 对工作带宽低于 15%,划 为窄 带模 块 ;若 一个 射 频电路模 块 的相 对工作...
