PBG630(400)6矿用隔爆型高压真空配电装置VIP免费

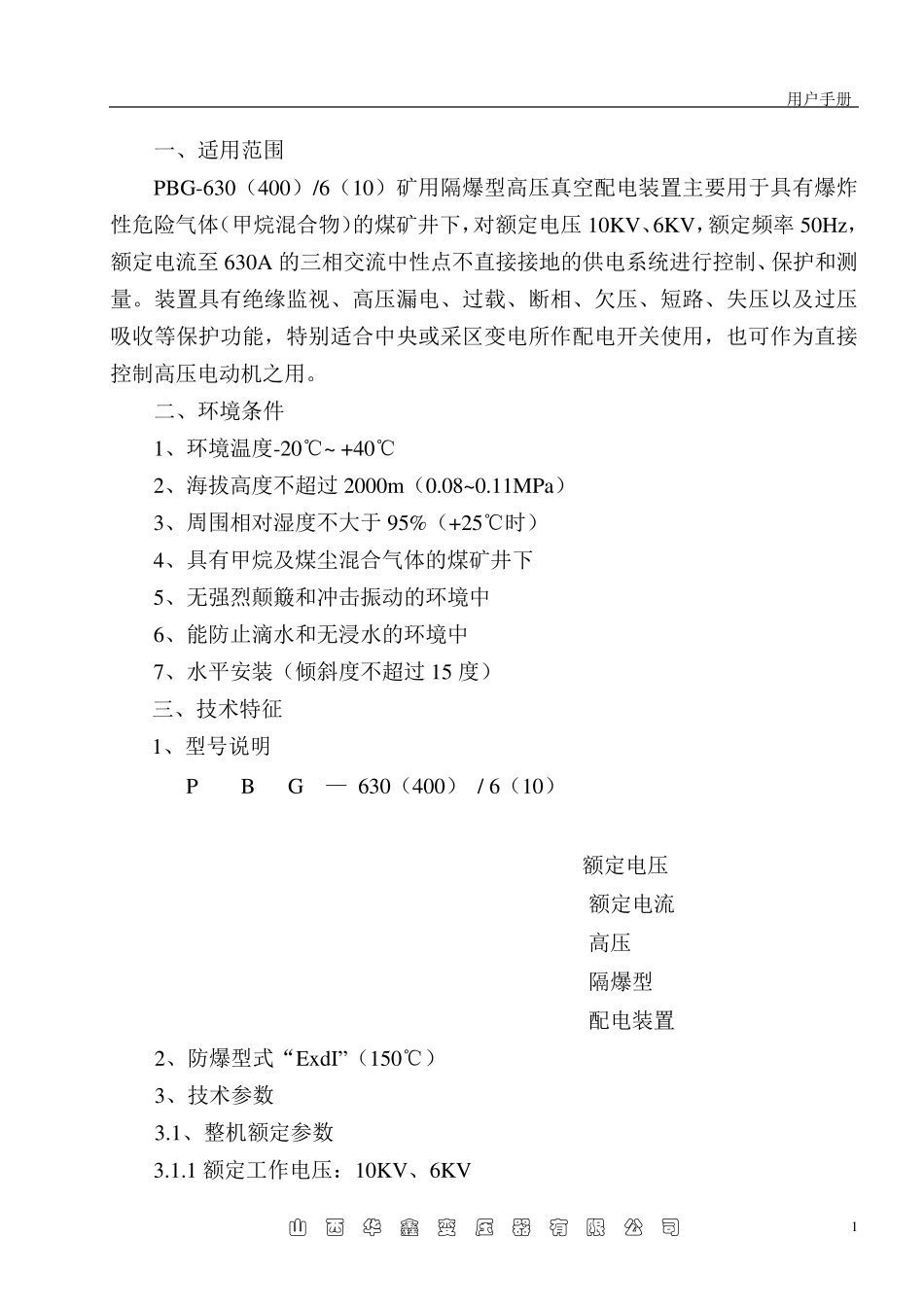

PBG630(400)6矿用隔爆型高压真空配电装置_第1页
1/24

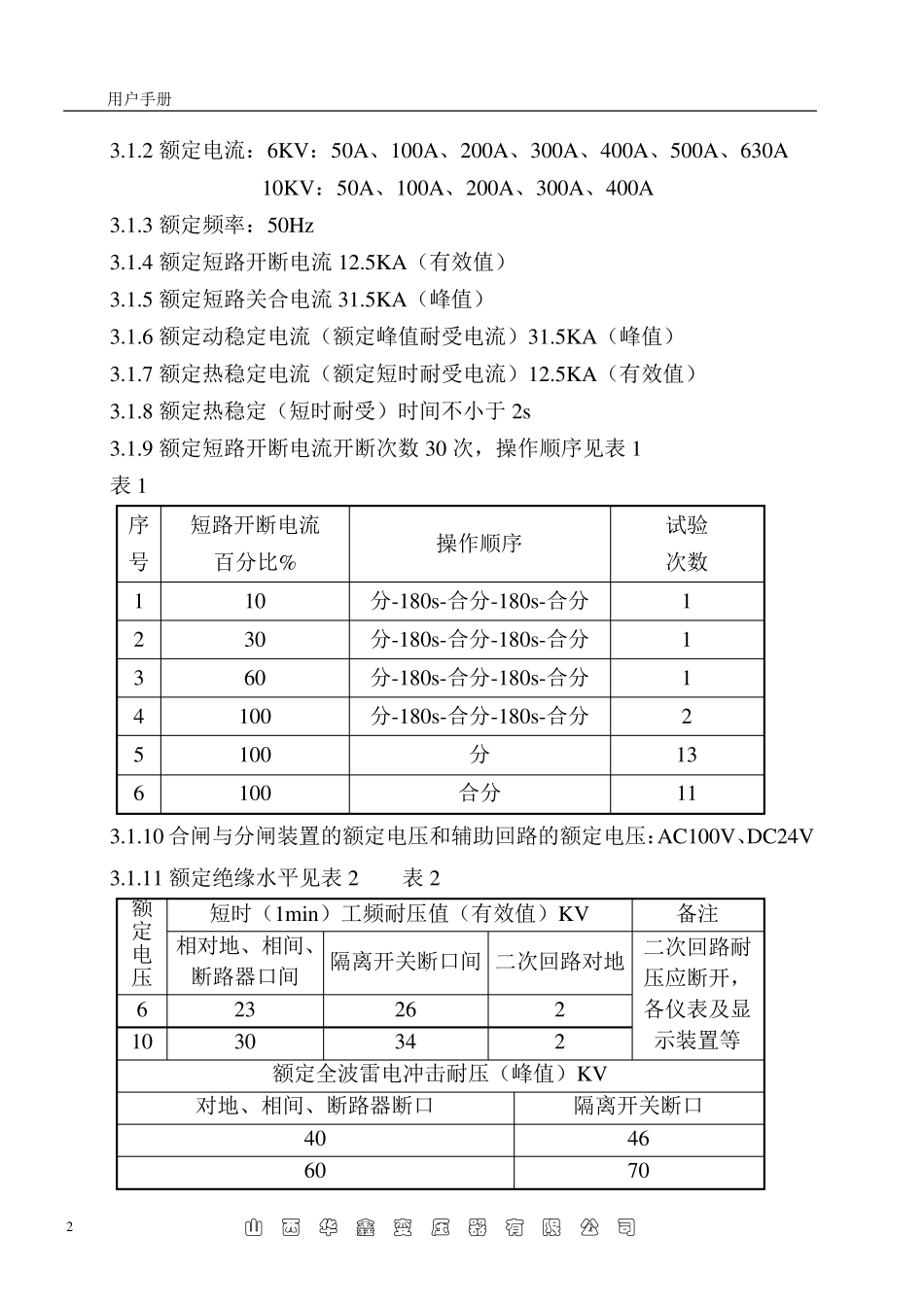

PBG630(400)6矿用隔爆型高压真空配电装置_第2页
2/24

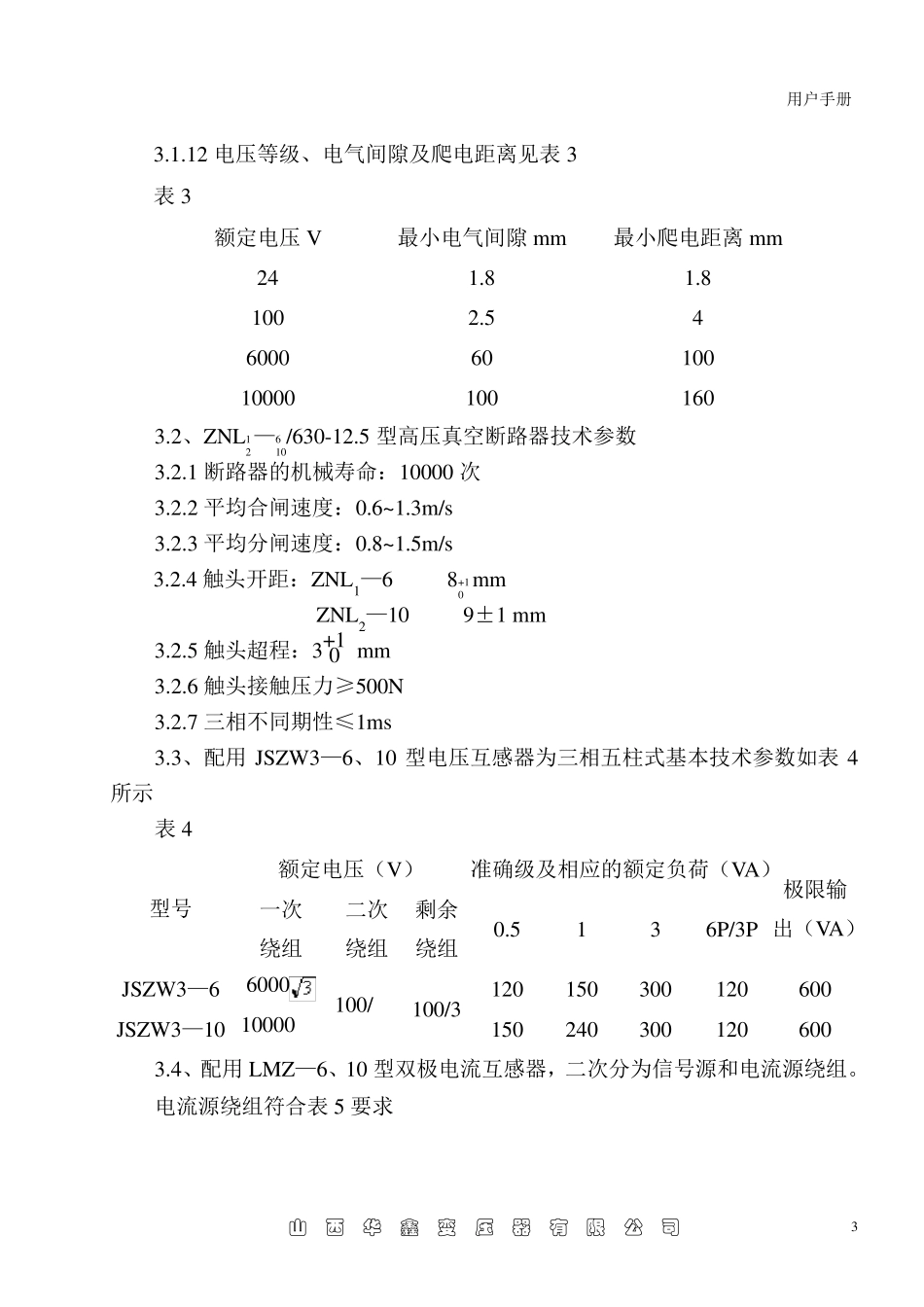

PBG630(400)6矿用隔爆型高压真空配电装置_第3页
3/24
用户手册 山 西 华 鑫 变 压 器 有 限 公 司 1 一、适用范围 PBG-630(400)/6(10)矿用隔爆型高压真空配电装置主要用于具有爆炸性危险气体(甲烷混合物)的煤矿井下,对额定电压 10KV、6KV,额定频率 50Hz,额定电流至 630A 的三相交流中性点不直接接地的供电系统进行控制、保护和测量。装置具有绝缘监视、高压漏电、过载、断相、欠压、短路、失压以及过压吸收等保护功能,特别适合中央或采区变电所作配电开关使用,也可作为直接控制高压电动机之用。 二、环境条件 1、环境温度-20℃~ +40℃ 2、海拔高度不超过 2000m(0.08~0.11MPa) 3、周围相对湿度不大于 95%(+25℃时) 4、具有甲烷及煤尘混合气体的煤矿井下 5、无强烈颠簸和冲击振动的环境中 6、能防止滴水和无浸水的环境中 7、水平安装(倾斜度不超过 15 度) 三、技术特征 1、型号说明 P B G — 630(400) / 6(10) 额定电压 额定电流 高压 隔爆型 配电装置 2、防爆型式“ExdI”(150℃) 3、技术参数 3.1、整机额定参数 3.1.1 额定工作电压:10KV、6KV 用户手册 山 西 华 鑫 变 压 器 有 限 公 司 2 3.1.2 额定电流:6KV:50A、100A、200A、300A、400A、500A、630A 10KV:50A、100A、200A、300A、400A 3.1.3 额定频率:50Hz 3.1.4 额定短路开断电流12.5KA(有效值) 3.1.5 额定短路关合电流31.5KA(峰值) 3.1.6 额定动稳定电流(额定峰值耐受电流)31.5KA(峰值) 3.1.7 额定热稳定电流(额定短时耐受电流)12.5KA(有效值) 3.1.8 额定热稳定(短时耐受)时间不小于 2s 3.1.9 额定短路开断电流开断次数 30 次,操作顺序见表 1 表 1 序号 短路开断电流 百分比% 操作顺序 试验 次数 1 10 分-180s-合分-180s-合分 1 2 30 分-180s-合分-180s-合分 1 3 60 分-180s-合分-180s-合分 1 4 100 分-180s-合分-180s-合分 2 5 100 分 13 6 100 合分 11 3.1.10 合闸与分闸装置的额定电压和辅助回路的额定电压:AC100V、DC24V 3.1.11 额定绝缘水平见表 2 表 2 额定电压 短时(1min)工频耐压值(有效值)KV 备注 相对地、相间、断路器口间 隔离开关断口间 二次回路对地 二次回路耐压应断开,各仪表及显示装置等 6 23 26 2 10 30 34 2 额定全波雷电冲击耐压(峰值)KV 对地、相间、断路器断口 隔离开关断口 40 46 60 70 用户手册 山 西 华 ...
