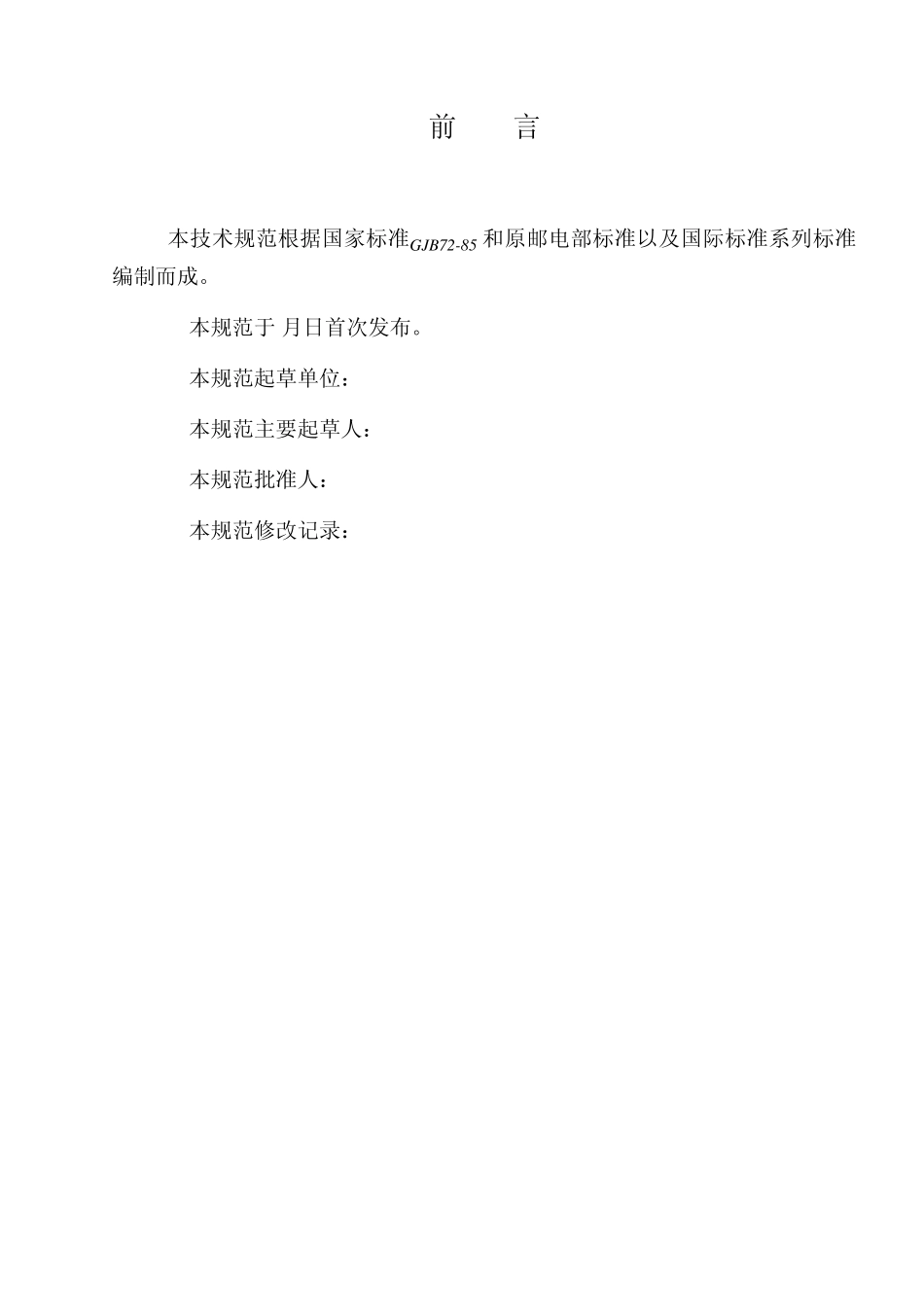

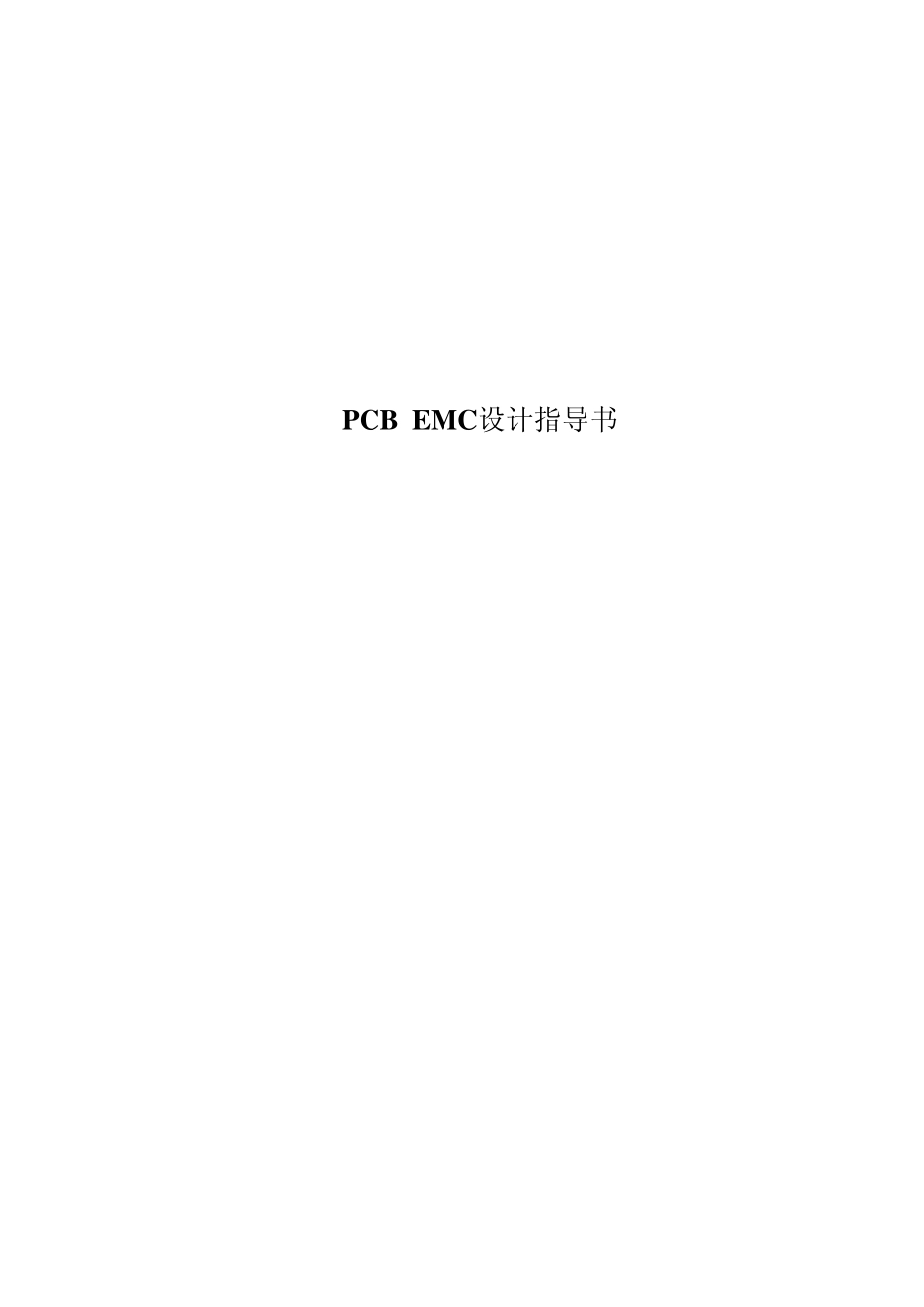

PCB EMC设计指导书 前 言本技术规范根据国家标准GJB72-85 和原邮电部标准以及国际标准系列标准编制而成。本规范于 月日首次发布。本规范起草单位： 本规范主要起草人： 本规范批准人：本规范修改记录：前 言 电磁兼容性(EMC-Electromagnetic Compatibility )，根据国家军用标准GJB72-85《电磁干扰和电磁兼容性名词术语》第5.10条，定义为：“设备(分系统、系统)在共同的电磁环境中能一起执行各自功能的共存状态。即：该设备不会由于受到处于同一电磁环境中其他设备的电磁发射导致或遭受不允许的降级；它也不会使同一电磁环境中其他设备(分系统、系统)，因受其电磁发射而导致或遭受不允许的降级。” 纵观国内外业界精英的做法，无一不是在产品的预研、开发阶段投入大量精力，在设计阶段开展EMC工作，避免可能出现的电磁兼容问题。我司在EMC等产品专项工程方面也开展了一系列的研究并取得一定的成绩，EMC特别工作小组、EMC专业实验室、CAD研究部、SI研究部、机电工程部以及相关产品线均做出一些探索性的工作。作为EMI的源头，器件选型、原理设计、PCB设计已逐渐引起重视，硬件开发人员对PCB的EMC设计提出了要求。为了对PCB的EMC设计成果加以总结、推广，同时对一些未知的领域进行积极的探索，以CAD研究部、SI研究部为主，在机电部、EMC实验室、传输产品线的积极参与下，编制了《PCB的EMC设计指导书》。在此，对参与此书编写的汤昌茂、钟章明、姚习武、何平华、潘丰斌、孟繁涛等同事表示热烈的祝贺，对积极提供资料、参与评审、校正的吕鸿涛、姜向忠、胡庆虎、南建峰、吴雨佳、沈晓兰、吴均、于小卫、唐晟等同事、领导表示衷心的感谢，对自始至终参与指导、评审的EMC特别工作小组全体成员表示由衷的谢意。参与本书编写的有： 本书由 负责校核和编辑，指导书定位为PCB的EMC设计参考，谨供硬件工程师进行PCB设计时参考，可以充分借鉴现有的工作经验，在多种因素中进行折衷考虑，成功地完成原理图的物理实现。文中的有些观点、建议仅仅是现有工作经验的总结，由于EMC领域的诸多未知因素，加上编者的水平有限，错误、疏漏之处在所难免，还望大家不断批评、指正。对于本文的任何不明白之处，以及任何有益建议请与CAD研究部（兼EMC特工组）的 联系 ），共同探讨PCB的EMC设计过程中的任何实际问题。编者 目 次224.1 接地的含义. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ....
