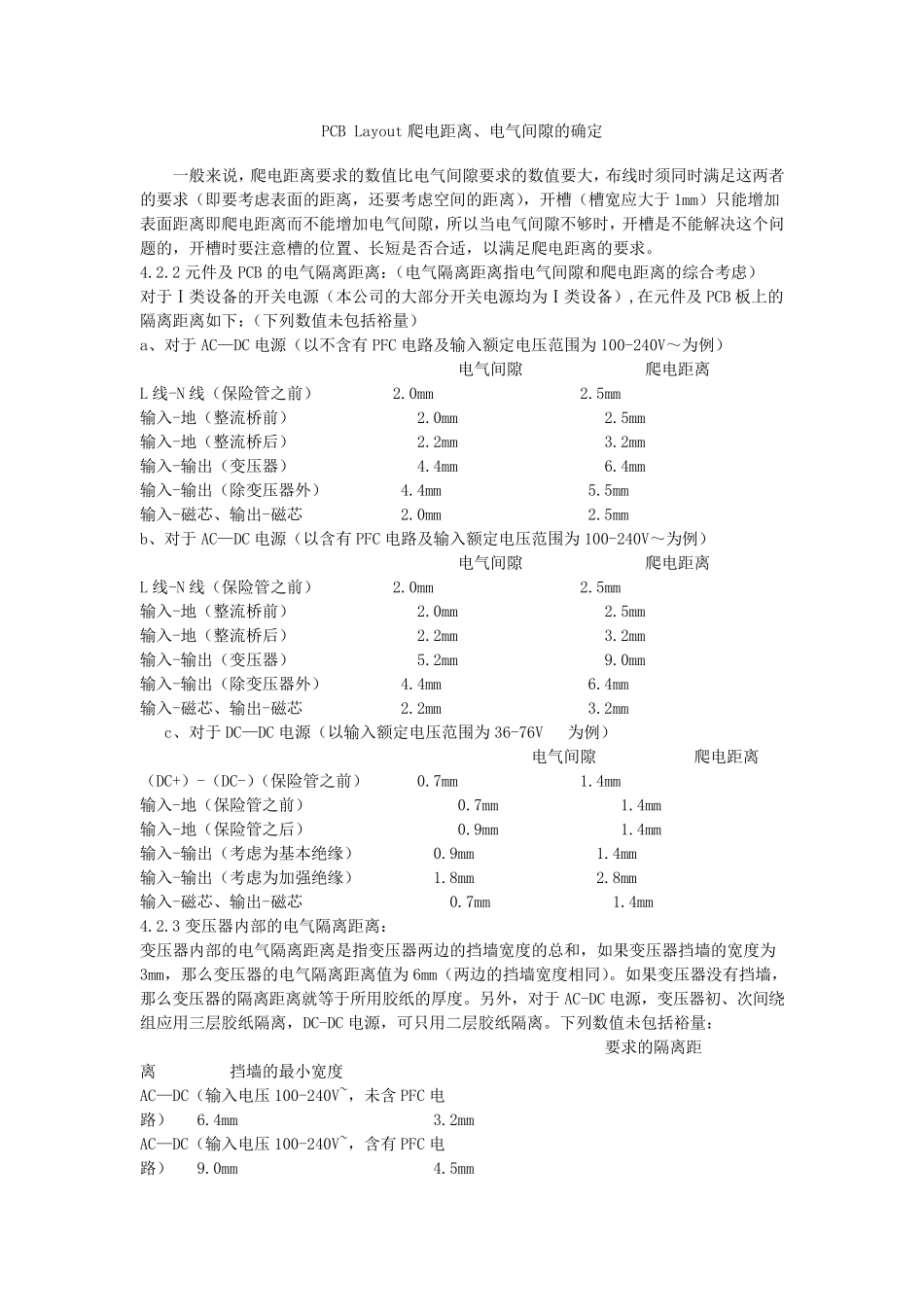

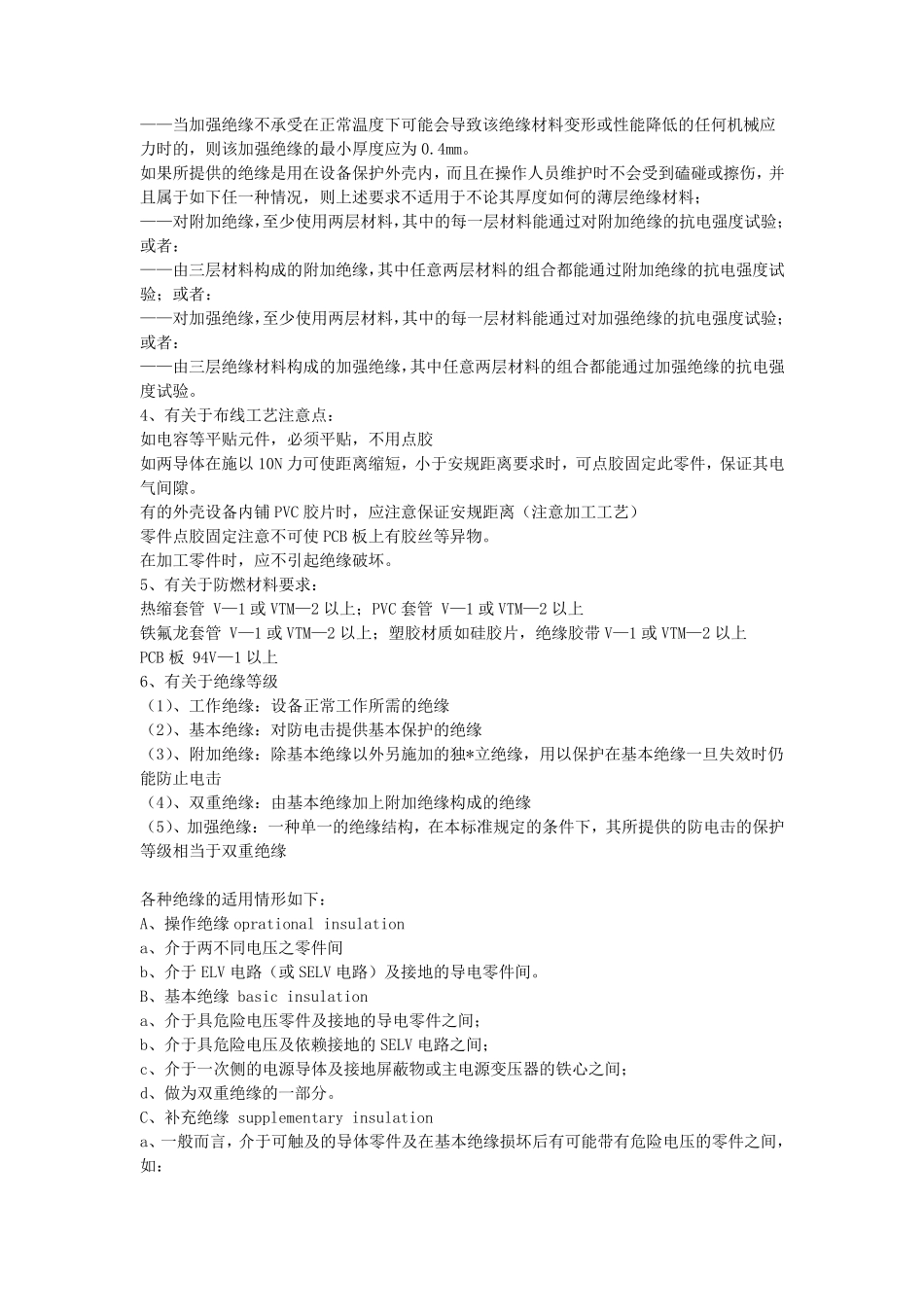

PCB Layout 爬电距离、电气间隙的确定 一般来说，爬电距离要求的数值比电气间隙要求的数值要大，布线时须同时满足这两者的要求（即要考虑表面的距离，还要考虑空间的距离），开槽（槽宽应大于1mm）只能增加表面距离即爬电距离而不能增加电气间隙，所以当电气间隙不够时，开槽是不能解决这个问题的，开槽时要注意槽的位置、长短是否合适，以满足爬电距离的要求。 4.2.2 元件及PCB 的电气隔离距离：（电气隔离距离指电气间隙和爬电距离的综合考虑） 对于Ⅰ类设备的开关电源（本公司的大部分开关电源均为Ⅰ类设备）,在元件及PCB 板上的隔离距离如下：（下列数值未包括裕量） a、对于AC—DC 电源（以不含有 PFC 电路及输入额定电压范围为100-240V～为例） 电气间隙 爬电距离 L 线-N 线（保险管之前） 2.0mm 2.5mm 输入-地（整流桥前） 2.0mm 2.5mm 输入-地（整流桥后） 2.2mm 3.2mm 输入-输出（变压器） 4.4mm 6.4mm 输入-输出（除变压器外） 4.4mm 5.5mm 输入-磁芯、输出-磁芯 2.0mm 2.5mm b、对于AC—DC 电源（以含有 PFC 电路及输入额定电压范围为100-240V～为例） 电气间隙 爬电距离 L 线-N 线（保险管之前） 2.0mm 2.5mm 输入-地（整流桥前） 2.0mm 2.5mm 输入-地（整流桥后） 2.2mm 3.2mm 输入-输出（变压器） 5.2mm 9.0mm 输入-输出（除变压器外） 4.4mm 6.4mm 输入-磁芯、输出-磁芯 2.2mm 3.2mm c、对于DC—DC 电源（以输入额定电压范围为36-76V 为例） 电气间隙 爬电距离 （DC+）-（DC-）（保险管之前） 0.7mm 1.4mm 输入-地（保险管之前） 0.7mm 1.4mm 输入-地（保险管之后） 0.9mm 1.4mm 输入-输出（考虑为基本绝缘） 0.9mm 1.4mm 输入-输出（考虑为加强绝缘） 1.8mm 2.8mm 输入-磁芯、输出-磁芯 0.7mm 1.4mm 4.2.3 变压器内部的电气隔离距离： 变压器内部的电气隔离距离是指变压器两边的挡墙宽度的总和，如果变压器挡墙的宽度为3mm，那么变压器的电气隔离距离值为6mm（两边的挡墙宽度相同）。如果变压器没有挡墙，那么变压器的隔离距离就等于所用胶纸的厚度。另外，对于AC-DC 电源，变压器初、次间绕组应用三 层 胶纸隔离，DC-DC 电源，可 只用二 层 胶纸隔离。下列数值未包括裕量： 要求的隔离距离 挡墙的最 小 宽度 AC—DC（输入电压 100-240V~，未含 PFC 电路） 6.4mm 3.2mm AC—DC（输入电压 100-240V~，含有 PFC 电路）...
