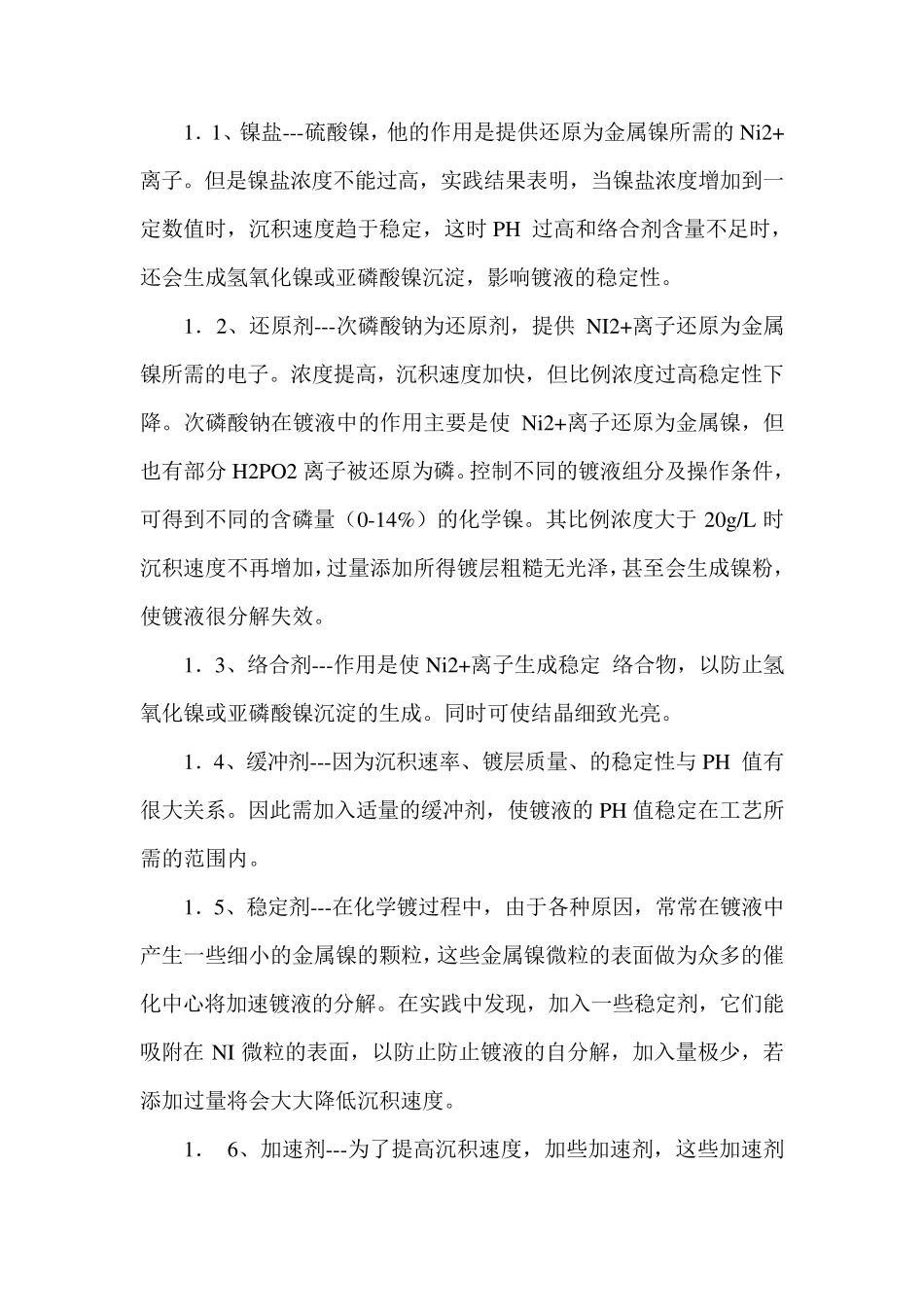

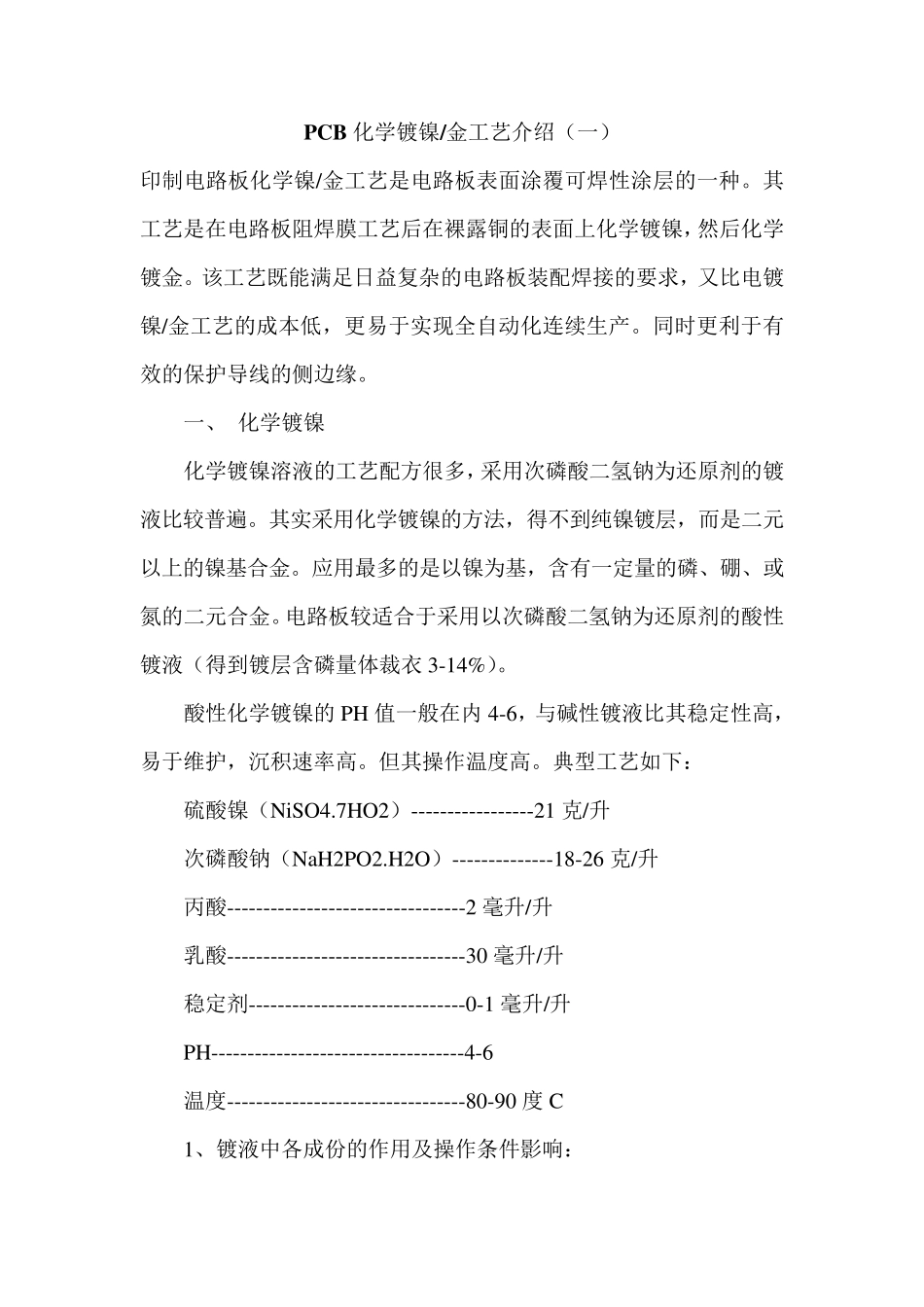

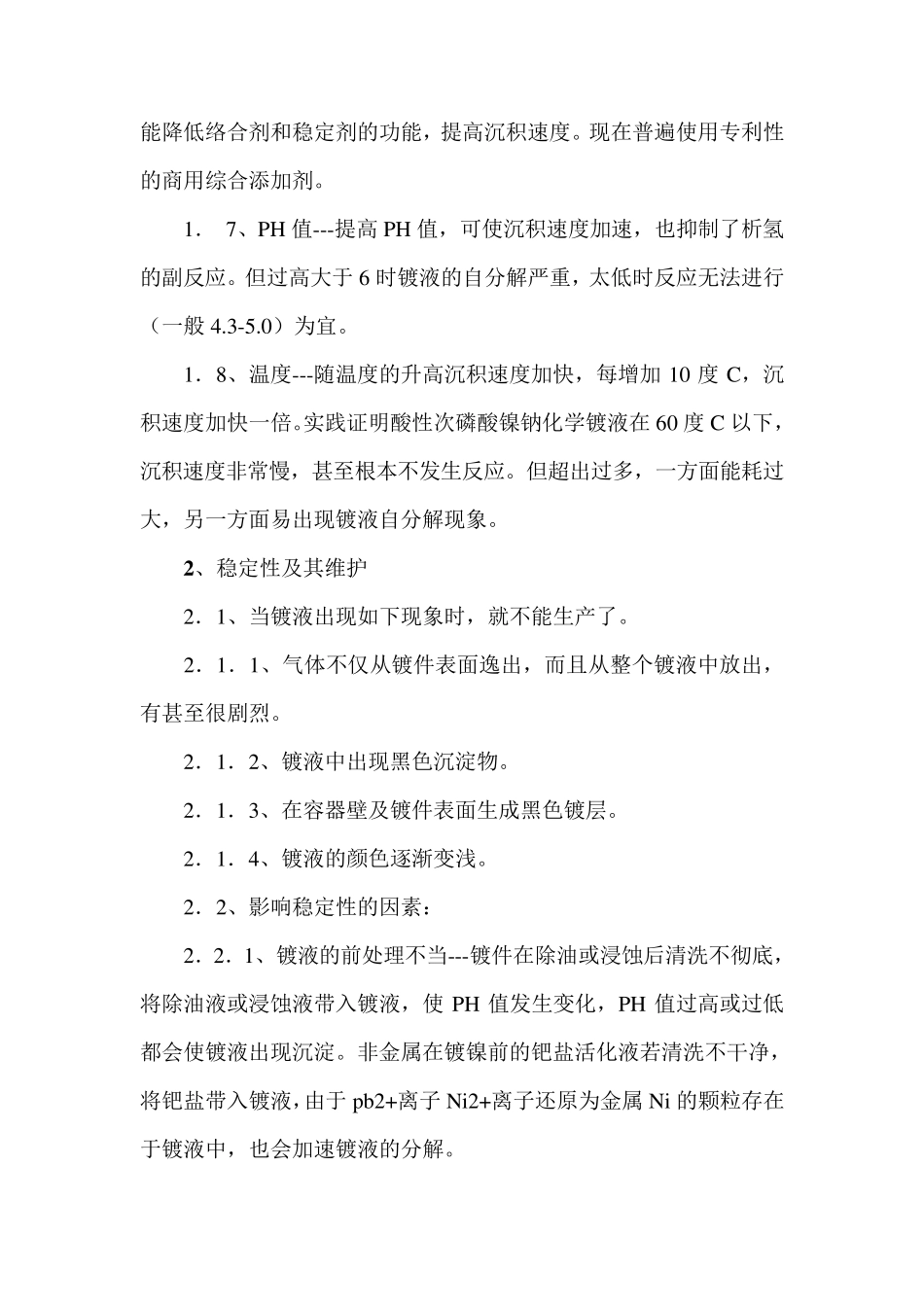

PCB 化学镀镍/金工艺介绍（一） 印制电路板化学镍/金工艺是电路板表面涂覆可焊性涂层的一种。其工艺是在电路板阻焊膜工艺后在裸露铜的表面上化学镀镍，然后化学镀金。该工艺既能满足日益复杂的电路板装配焊接的要求，又比电镀镍/金工艺的成本低，更易于实现全自动化连续生产。同时更利于有效的保护导线的侧边缘。 一、 化学镀镍 化学镀镍溶液的工艺配方很多，采用次磷酸二氢钠为还原剂的镀液比较普遍。其实采用化学镀镍的方法，得不到纯镍镀层，而是二元以上的镍基合金。应用最多的是以镍为基，含有一定量的磷、硼、或氮的二元合金。电路板较适合于采用以次磷酸二氢钠为还原剂的酸性镀液（得到镀层含磷量体裁衣 3-14%）。 酸性化学镀镍的PH 值一般在内4-6，与碱性镀液比其稳定性高，易于维护，沉积速率高。但其操作温度高。典型工艺如下： 硫酸镍（NiSO4.7HO2）-----------------21 克/升 次磷酸钠（NaH2PO2.H2O）--------------18-26 克/升 丙酸---------------------------------2 毫升/升 乳酸---------------------------------30 毫升/升 稳定剂------------------------------0-1 毫升/升 PH-----------------------------------4-6 温度---------------------------------80-90 度C 1、镀液中各成份的作用及操作条件影 响 ： 1．1、镍盐---硫酸镍，他的作用是提供还原为金属镍所需的 Ni2+离子。但是镍盐浓度不能过高，实践结果表明，当镍盐浓度增加到一定数值时，沉积速度趋于稳定，这时 PH 过高和络合剂含量不足时，还会生成氢氧化镍或亚磷酸镍沉淀，影响镀液的稳定性。 1．2、还原剂---次磷酸钠为还原剂，提供 NI2+离子还原为金属镍所需的电子。浓度提高，沉积速度加快，但比例浓度过高稳定性下降。次磷酸钠在镀液中的作用主要是使 Ni2+离子还原为金属镍，但也有部分 H2PO2 离子被还原为磷。控制不同的镀液组分及操作条件，可得到不同的含磷量（0-14%）的化学镍。其比例浓度大于 20g/L 时沉积速度不再增加，过量添加所得镀层粗糙无光泽，甚至会生成镍粉，使镀液很分解失效。 1．3、络合剂---作用是使 Ni2+离子生成稳定 络合物，以防止氢氧化镍或亚磷酸镍沉淀的生成。同时可使结晶细致光亮。 1．4、缓冲剂---因为沉积速率、镀层质量、的稳定性与PH 值有很大关系。因此需加入适量的缓冲剂，使镀液的 PH 值稳定在工艺所需的范围内。 1．5、稳定剂---在化学镀过程中，由于各种原因，常常在镀液中...
