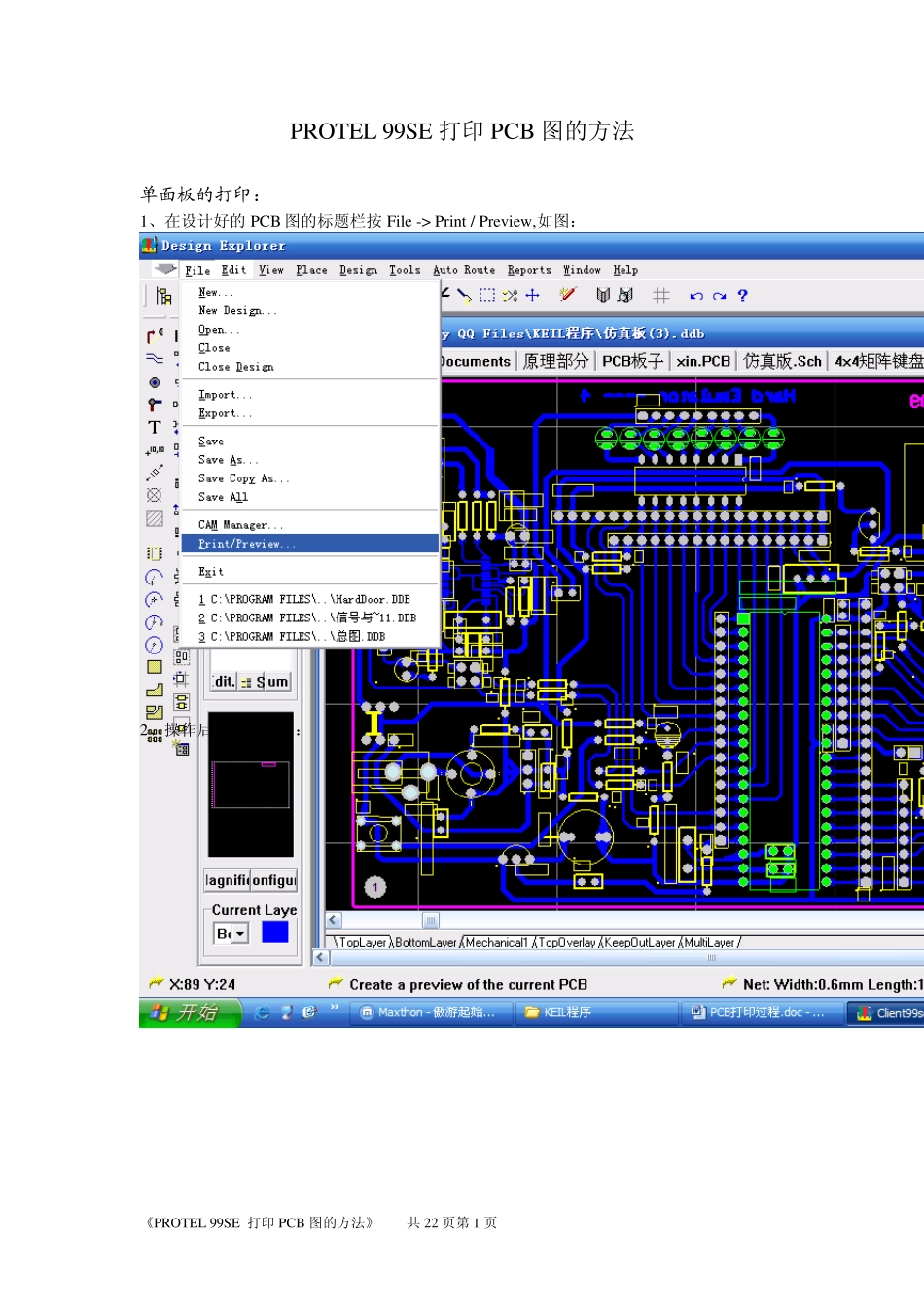

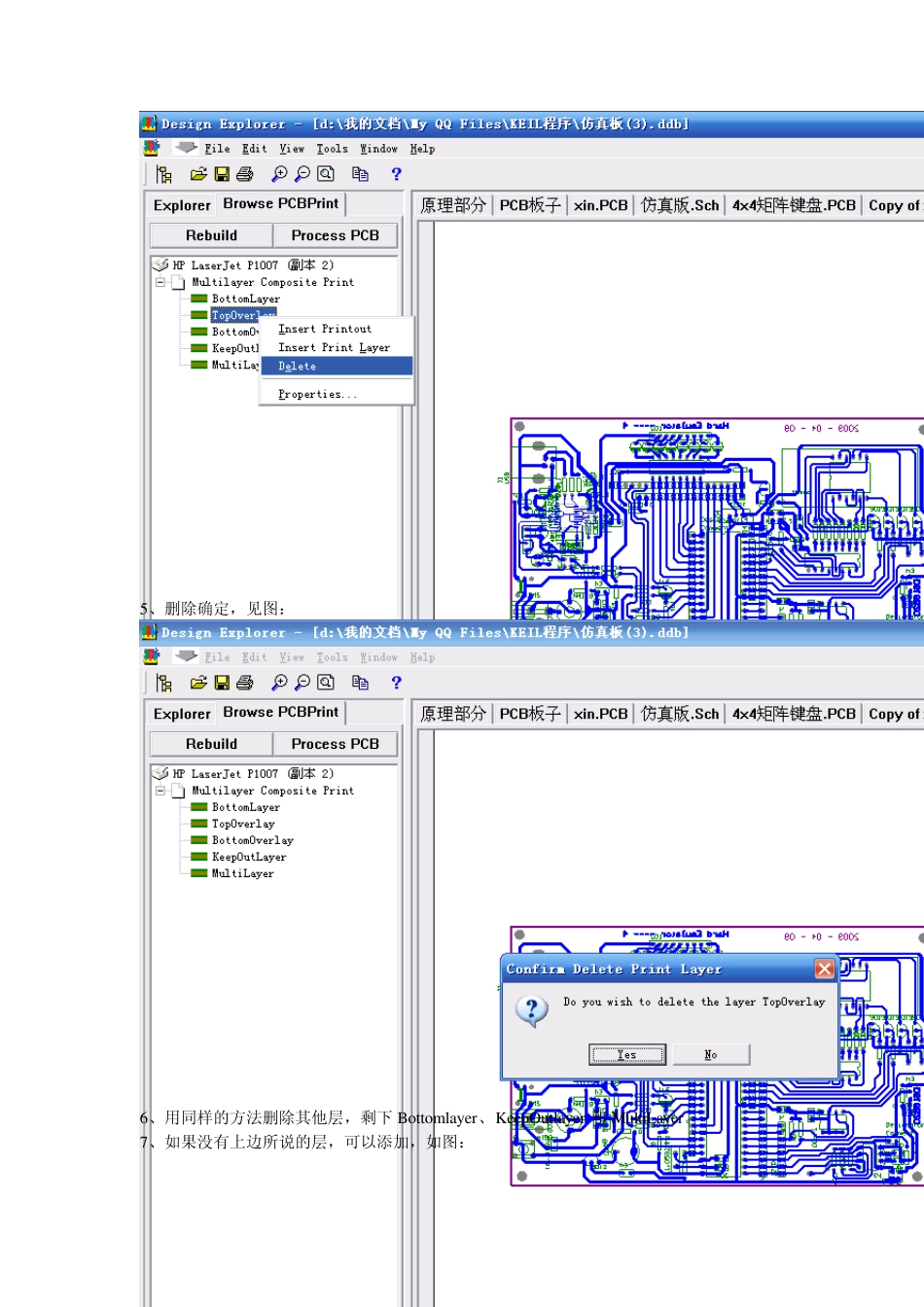

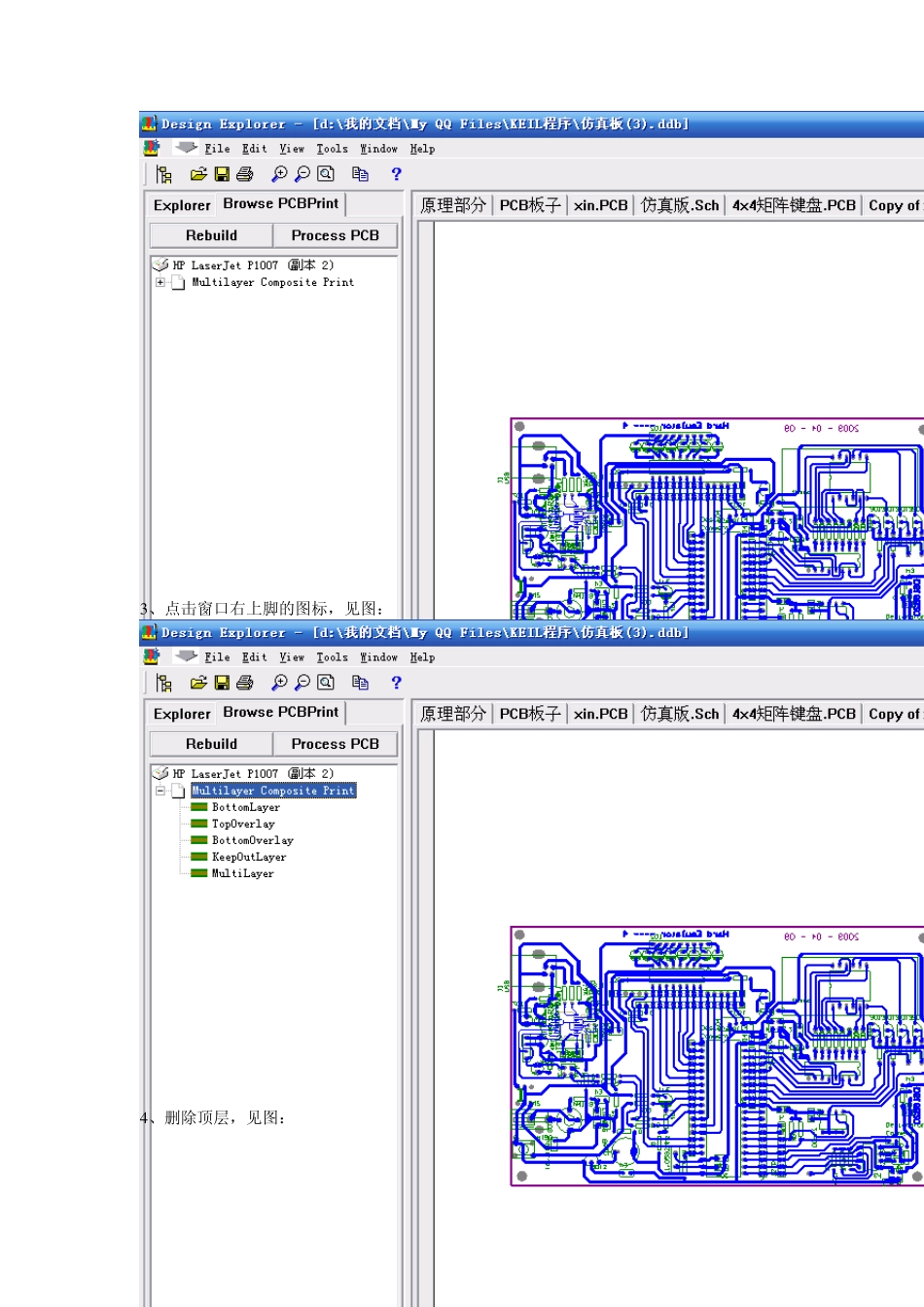

《PROTEL 99SE 打印PCB 图的方法》 共22 页第1 页 PROTEL 99SE 打印PCB 图的方法 单面板的打印： 1、在设计好的PCB 图的标题栏按 File -> Print / Preview ,如图： 2、操作后，显示如图： 《PROTEL 99SE 打印PCB 图的方法》 共22 页第2 页 3、点击窗口右上脚的图标，见图： 4、删除顶层，见图： 《PROTEL 99SE 打印PCB 图的方法》 共22 页第3 页 5、删除确定，见图： 6、用同样的方法删除其他层，剩下 Bottomlay er、KeepOu tlay er 和 Mu ltiLay er。 7、如果没有上边所说的层，可以添加，如图： 《PROTEL 99SE 打印PCB 图的方法》 共22 页第4 页 8、弹出如图所示的对话框： 9、单击 ADD，弹出如图所示的窗口： 《PROTEL 99SE 打印PCB 图的方法》 共22 页第5 页 10、点击下拉框，选择所要添加的层，然后点击 OK： 11、同样的方法添加所需要的层即可，如图： 《PROTEL 99SE 打印PCB 图的方法》 共22 页第6 页 12、将多层（Mu ltiLay er）置于顶部，选中（Mu ltiLay er）： 13、点击 Mov e Up 是使（Mu ltiLay er）置于顶部： 《PROTEL 99SE 打印PCB 图的方法》 共22 页第7 页 14、在 Optins 复选框中选择（Show Holes）： 15、在 Color Set 复选框中选择（Black & White）: 《PROTEL 99SE 打印PCB 图的方法》 共22 页第8 页 16、点击 Close 设置层就 OK： 17、设置打印机： 《PROTEL 99SE 打印PCB 图的方法》 共22 页第9 页 18、 19、一般用默认，如果要将图移到纸张的边界打印需要设置 Margins 属性，去掉 Horiz onte和 Vertical 后边 Cente 前边的勾是其中数字高亮显示，再输入你要设置的位置的坐标： 《PROTEL 99SE 打印PCB 图的方法》 共22 页第10 页 20、然后单击 OK 就可以了： 21、点击 File -> Print Cu rrent,打印成功！ 《PROTEL 99SE 打印PCB 图的方法》 共22 页第11 页 双面板的打印： 1、 检查完双面板布线完全后，将其复制一份： 《PROTEL 99SE 打印PCB 图的方法》 共22 页第12 页 2、 复制方法，选中图形右键： 3、 粘贴： 4、 复制完的文件名为要复制文件名前边加（Co p y o f）: 《PROTEL 99SE 打印PCB 图的方法》 共22 页第13 页 5、 打开复制的文件： 6、 按下 shift 键，用鼠标单击顶层的线: 《PROTEL 99SE 打印PCB 图的...
