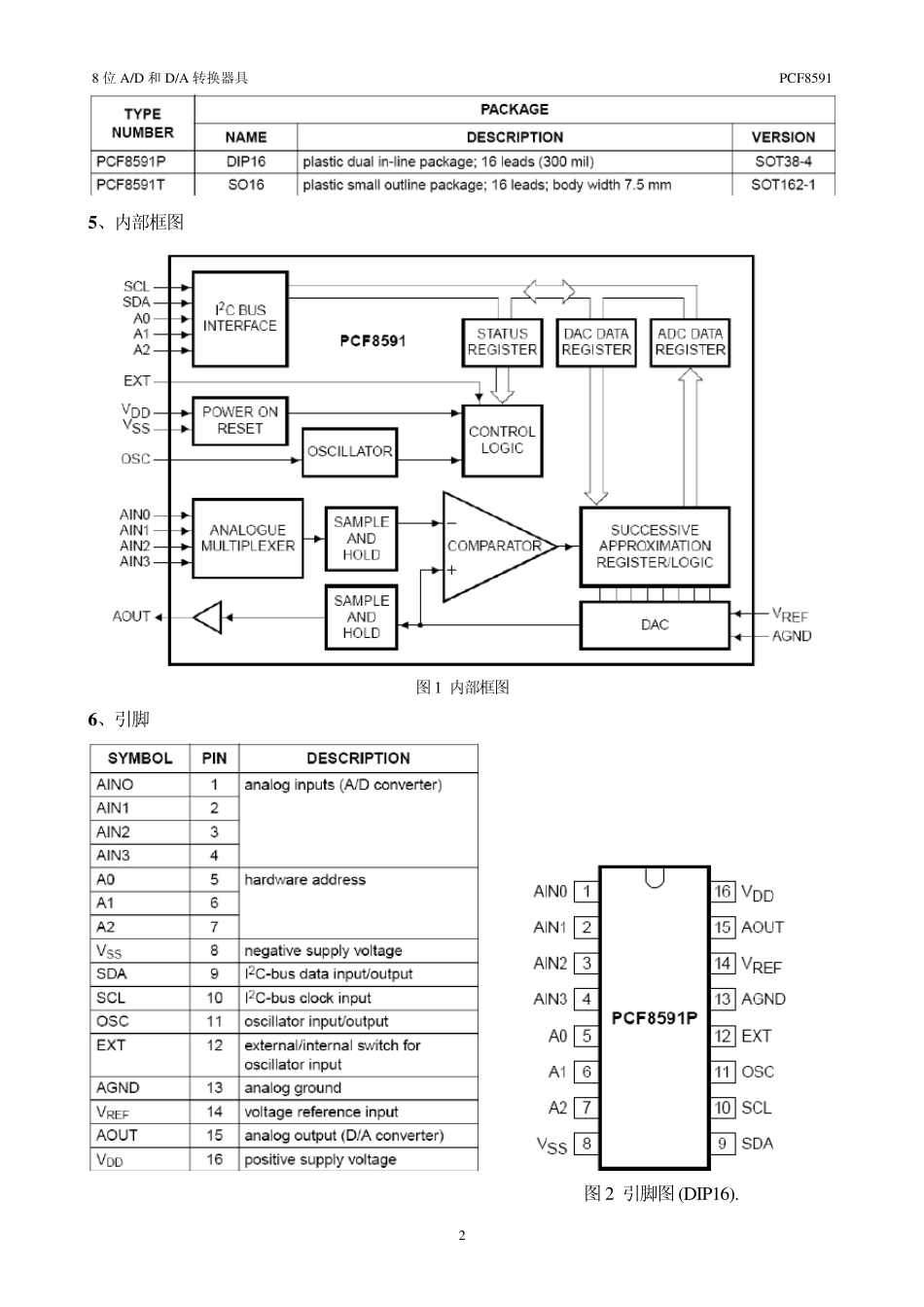

PCF8591 8位A/D和D/A转换器 By Coolbor Xie 8 位A/D 和D/A 转换器具 PCF8591 11 、特性 z 单电源供电 z 工作电压：2.5 V ~ 6 V z 待机电流低 z I2C 总线串行输入/输出 z 通过 3 个硬件地址引脚编址 z 采样速率取决于 I2C 总线速度 z 4 个模拟输入可编程为单端或差分输入 z 自动增量通道选择 z 模拟电压范围：VSS~VDD z 片上跟踪与保持电路 z 8 位逐次逼近式 A/D 转换 z 带一个模拟输出的乘法 DAC 2 、应用 z 闭环控制系统 z 用于远程数据采集的低功耗转换器 z 电池供电设备 z 在汽车、音响和TV 应用方面的模拟数据采集 3 、概述 PCF8591 是单片、单电源低功耗 8 位CMOS 数据采集器件，具有 4 个模拟输入、一个输出和一个串行 I2C 总线接口。3 个地址引脚 A0、A1 和A2 用于编程硬件地址，允许将最多 8 个器件连接至 I2C总线而不需要额外硬件。器件的地址、控制和数据通过两线双向 I2C 总线传输。 器件功能包括多路复用模拟输入、片上跟踪和保持功能、8 位模数转换和8 位数模拟转换。最大转换速率取决于 I2C 总线的最高速率。 4 、订货信息 8 位A/D 和D/A 转换器具 P CF8591 2 5 、内部框图 图1 内部框图 6 、引脚 图 2 引脚图 (DIP 16). 8 位A/D 和D/A 转换器具 PCF8591 37 、功能描述 7 .1 地址 I2C 总线系统中的每一片 PCF8591 通过发送有效地址到该器件来激活。该地址包括固定部分和可编程部分。可编程部分必须根据地址引脚 A0、A1 和A2 来设置。在 I2C 总线协议中地址必须是起始条件后作为第一个字节发送。地址字节的最后一位是用于设置以后数据传输方向的读/写位。（见图 4、16、17） 图4 地址 7 .2 控制字 发送到 PCF8591 的第二个字节将被存储在控制寄存器，用于控制器件功能。 控制寄存器的高半字节用于允许模拟输出，和将模拟输入编程为单端或差分输入。低半字节选择一个由高半字节定义的模拟输入通道（见图 5）。如果自动增量（au to-increment）标志置 1，每次 A/D 转换后通道号将自动增加。 如果自动增量（au to-increment）模式是使用内部振荡器的应用中所需要的，那么控制字中模拟输出允许标志应置 1。这要求内部振荡器持续运行，因此要防止振荡器启动延时的转换错误结果。模拟输出允许标志可以在其他时候复位以减少静态功耗。 选择一个不存在的输入通道将导致分配最高可用的通道...
