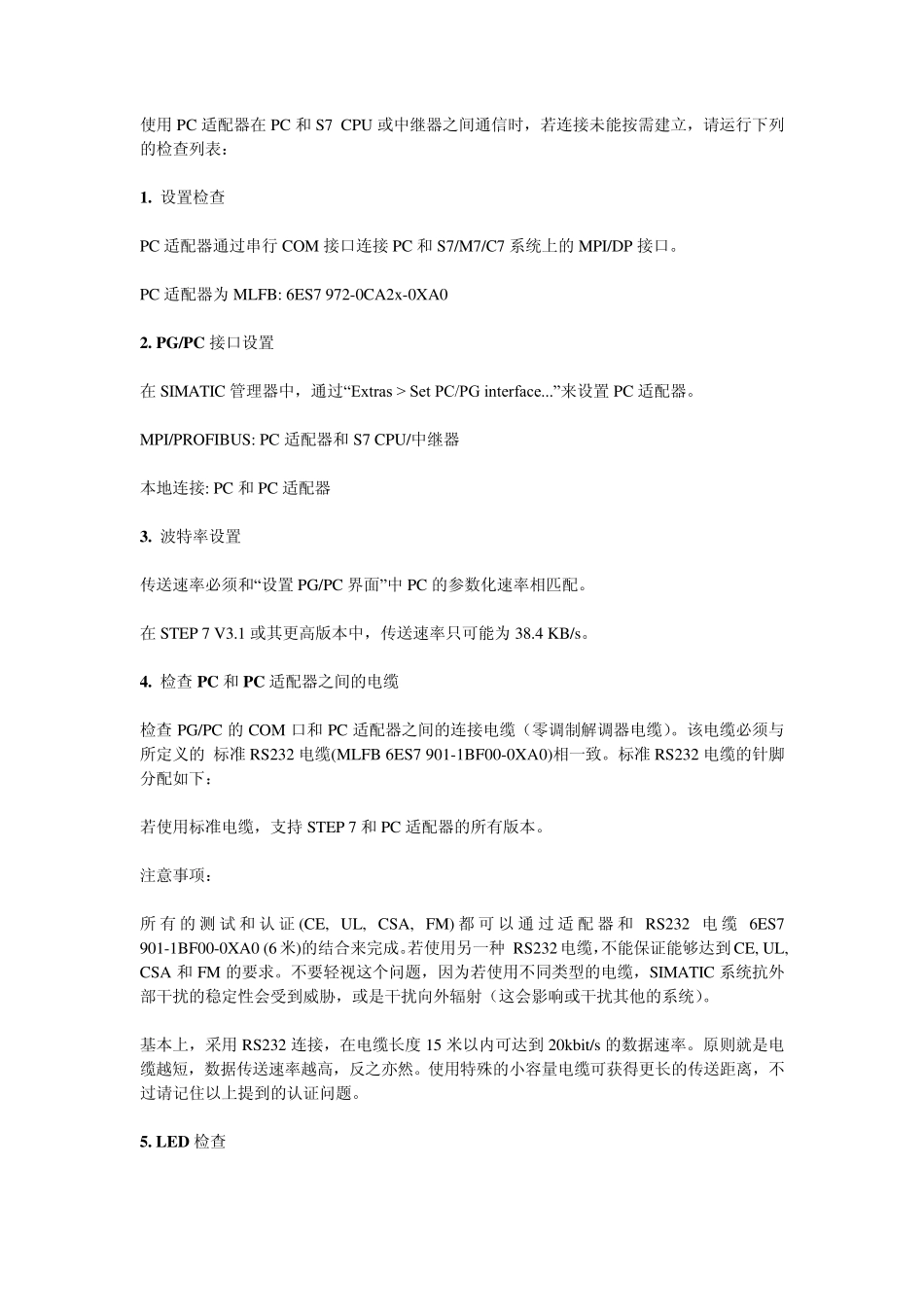

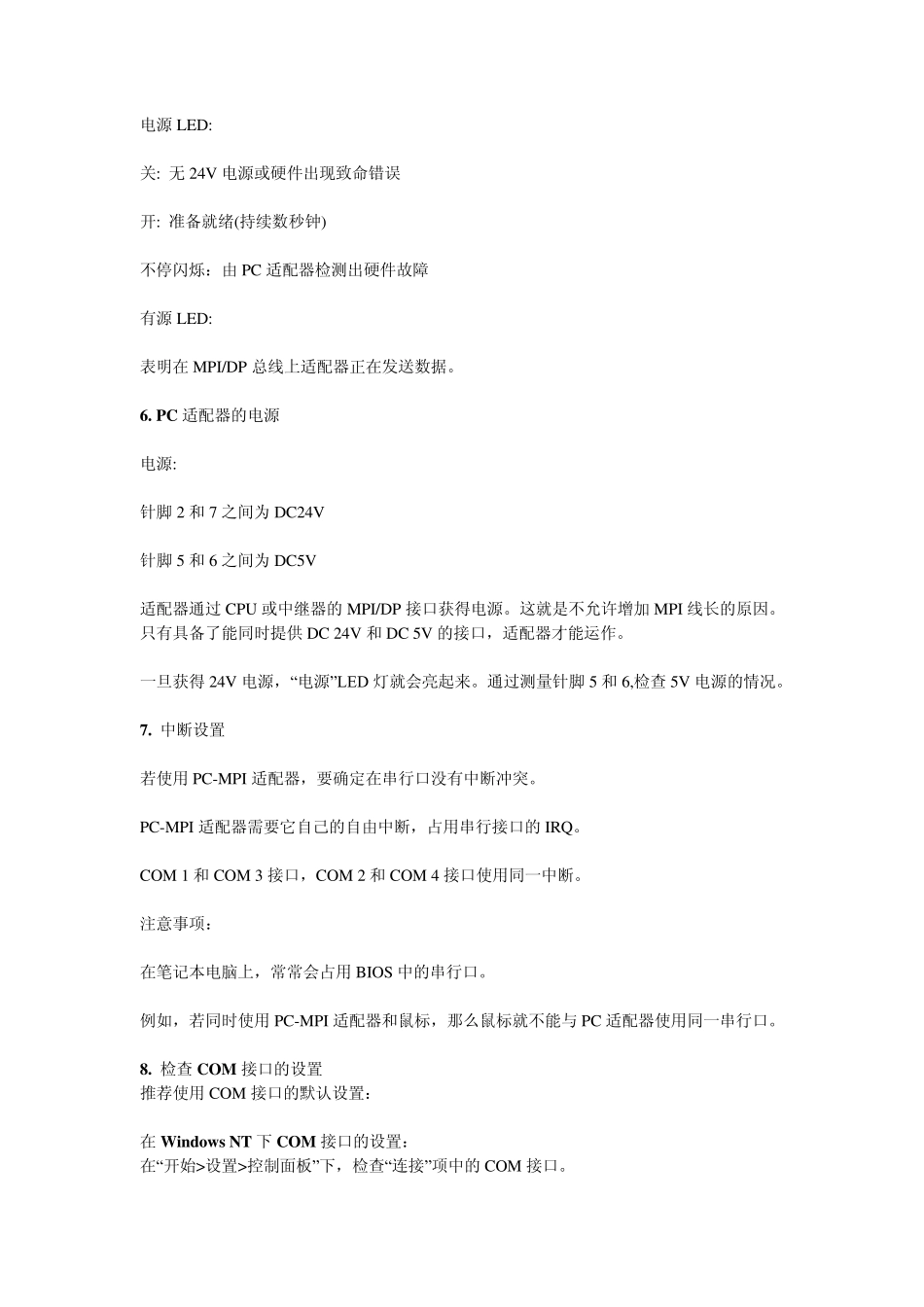

使用PC 适配器在PC 和S7 CPU 或中继器之间通信时，若连接未能按需建立，请运行下列的检查列表： 1. 设置检查 PC 适配器通过串行COM 接口连接PC 和S7/M7/C7 系统上的MPI/DP 接口。 PC 适配器为 MLFB: 6ES7 972-0CA2x -0XA0 2. PG/PC 接口设置 在SIMATIC 管理器中，通过“Extras > Set PC/PG interface...”来设置PC 适配器。 MPI/PROFIBUS: PC 适配器和S7 CPU/中继器 本地连接: PC 和PC 适配器 3. 波特率设置 传送速率必须和“设置PG/PC 界面”中PC 的参数化速率相匹配。 在STEP 7 V3.1 或其更高版本中，传送速率只可能为 38.4 KB/s。 4. 检查PC 和PC 适配器之间的电缆 检查PG/PC 的COM 口和PC 适配器之间的连接电缆（零调制解调器电缆）。该电缆必须与所定义的 标准 RS232 电缆(MLFB 6ES7 901-1BF00-0XA0)相一致。标准 RS232 电缆的针脚分配如下： 若使用标准电缆，支持 STEP 7 和PC 适配器的所有版本。 注意事项： 所 有 的测 试 和认 证 (CE, UL, CSA, FM) 都 可 以 通过适配器和RS232 电 缆 6ES7 901-1BF00-0XA0 (6 米)的结合来完成。若使用另一种 RS232电缆，不能保证能够达到 CE, UL, CSA 和FM 的要求。不要轻视这个问题，因为若使用不同类型的电缆，SIMATIC 系统抗外部干扰的稳定性会受到威胁，或是干扰向外辐射（这会影响或干扰其他的系统）。 基本上，采用RS232 连接，在电缆长度 15 米以内可达到 20kbit/s 的数据速率。原则就是电缆越短，数据传送速率越高，反之亦然。使用特殊的小容量电缆可获得更长的传送距离，不过请记住以上提到的认证问题。 5. LED 检查 电源LED: 关: 无24V 电源或硬件出现致命错误 开: 准备就绪(持续数秒钟) 不停闪烁：由PC 适配器检测出硬件故障 有源LED: 表明在MPI/DP 总线上适配器正在发送数据。 6. PC 适配器的电源 电源: 针脚 2 和 7 之间为 DC24V 针脚 5 和 6 之间为 DC5V 适配器通过 CPU 或中继器的 MPI/DP 接口获得电源。这就是不允许增加 MPI 线长的原因。只有具备了能同时提供 DC 24V 和 DC 5V 的接口，适配器才能运作。 一旦获得 24V 电源，“电源”LED 灯就会亮起来。通过测量针脚 5 和 6,检查 5V 电源的情况。 7. 中断设置 若使用 PC-MPI 适配器，要确定在串行口没有中断冲突。 PC-MPI 适配器需要它自己的自由中断，占用串行接口...
