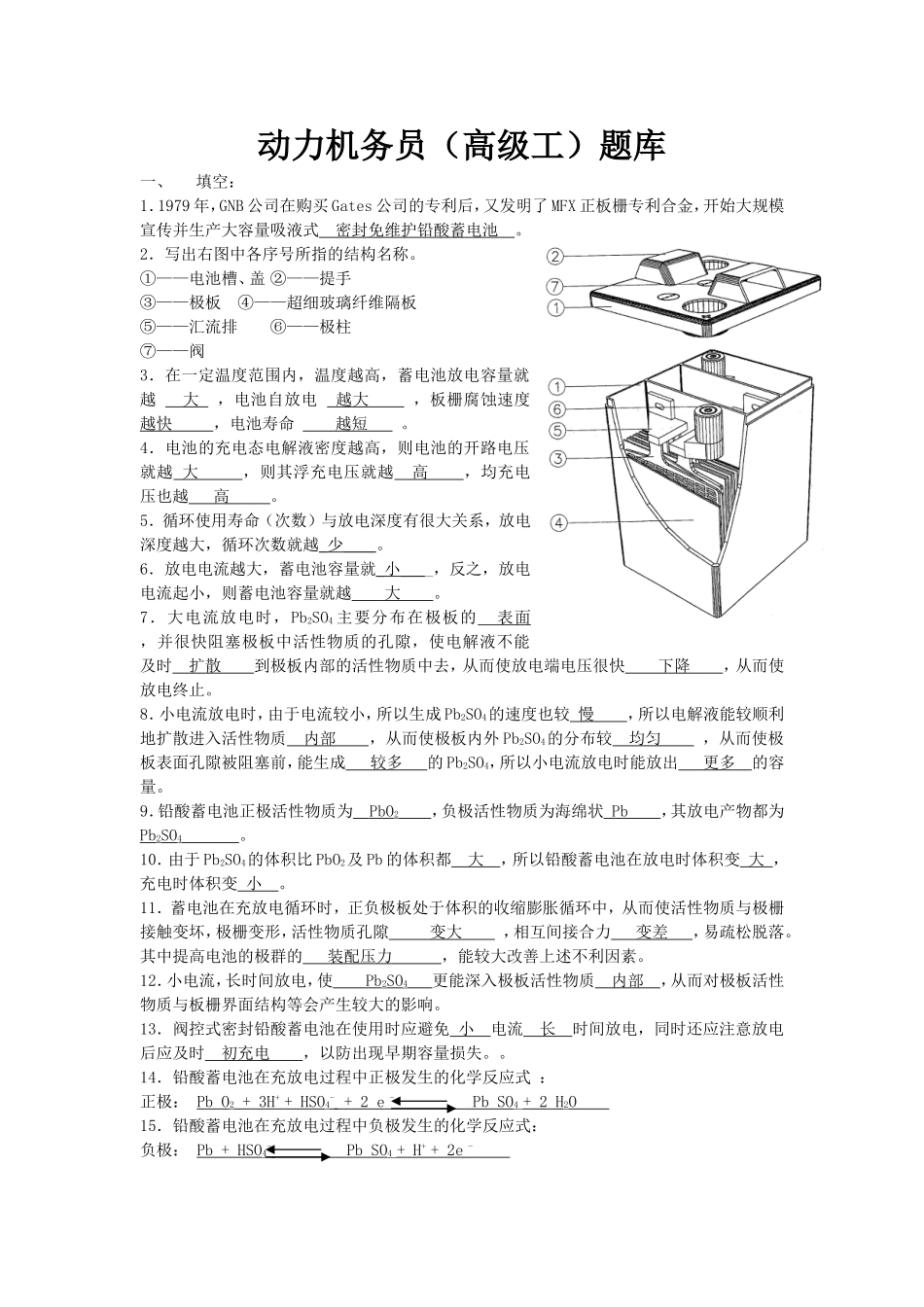

动力机务员（高级工）题库一、填空：1．1979年，GNB公司在购买Gates公司的专利后，又发明了MFX正板栅专利合金，开始大规模宣传并生产大容量吸液式密封免维护铅酸蓄电池。2．写出右图中各序号所指的结构名称。①——电池槽、盖②——提手③——极板④——超细玻璃纤维隔板⑤——汇流排⑥——极柱⑦——阀3．在一定温度范围内，温度越高，蓄电池放电容量就越大，电池自放电越大，板栅腐蚀速度越快，电池寿命越短。4．电池的充电态电解液密度越高，则电池的开路电压就越大，则其浮充电压就越高，均充电压也越高。5．循环使用寿命（次数）与放电深度有很大关系，放电深度越大，循环次数就越_少____。6．放电电流越大，蓄电池容量就_小____，反之，放电电流起小，则蓄电池容量就越大。7．大电流放电时，Pb2SO4主要分布在极板的表面，并很快阻塞极板中活性物质的孔隙，使电解液不能及时扩散到极板内部的活性物质中去，从而使放电端电压很快下降，从而使放电终止。8．小电流放电时，由于电流较小，所以生成Pb2SO4的速度也较慢，所以电解液能较顺利地扩散进入活性物质内部，从而使极板内外Pb2SO4的分布较均匀，从而使极板表面孔隙被阻塞前，能生成较多的Pb2SO4，所以小电流放电时能放出更多的容量。9．铅酸蓄电池正极活性物质为PbO2，负极活性物质为海绵状Pb，其放电产物都为Pb2SO4。10．由于Pb2SO4的体积比PbO2及Pb的体积都大，所以铅酸蓄电池在放电时体积变大，充电时体积变小。11．蓄电池在充放电循环时，正负极板处于体积的收缩膨胀循环中，从而使活性物质与极栅接触变坏，极栅变形，活性物质孔隙变大，相互间接合力变差，易疏松脱落。其中提高电池的极群的装配压力，能较大改善上述不利因素。12．小电流，长时间放电，使Pb2SO4更能深入极板活性物质内部，从而对极板活性物质与板栅界面结构等会产生较大的影响。13．阀控式密封铅酸蓄电池在使用时应避免小电流长时间放电，同时还应注意放电后应及时初充电，以防出现早期容量损失。。14．铅酸蓄电池在充放电过程中正极发生的化学反应式：正极：PbO2+3H++HSO4-+2e-PbSO4+2H2O15．铅酸蓄电池在充放电过程中负极发生的化学反应式：负极：Pb+HSO4-PbSO4+H++2e-16．铅酸蓄电池在充放电过程中总的电池反应式电池反应式：Pb+PbO2+2H2SO42PbSO4+2H2O17．在电池内部，若要使氧的复合反应能够进行，必须使氧气从正极扩散到负极。氧的移动过程越容易，氧循环就越容易建立。18．在阀控式蓄电池内部，氧以两种方式传输：一是溶解在电解液中的方式，即通过在液相中的扩散，到达负极表面；二是以气相的形式扩散到负极表面。19．对于氧循环反应效率，AGM电池具有良好的密封反应效率，在贫液状态下氧复合效率可达99％以上；胶体电池氧再复合效率相对小些，在干裂状态下，可达70-90％。20．电池在开路状态下的端电压称为开路电压。电池的开路电压等于电池的正极的电极电势与负极电极电势之差。21．工作电压指电池接通负载后在放电过程中显示的电压，又称放电电压。在电池放电初始的工作电压称为初始电压。22．电池在一定放电条件下所能给出的电量称为电池的容量，以符号C表示。23．实际容量是指电池在一定条件下所能输出的电量。它等于放电电流与放电时间的乘积，单位为Ah，其值小于理论容量。24．蓄电池在开路状态下，铅的自溶解导致容量损失，与铅溶解的共轭反应通常是溶液中H+的还原过程。25．阀控电池是一种新型电池，使用过程中不用加加酸、加水维护，要求正板栅合金耐腐蚀性好，自放电小。26．阀控蓄电池负板栅合金一般采用铅-钙合金，尽量减少析氢量。27．在铅酸蓄电池设计实际应用中，负极活性物质利用率一般比正极高，对于阀控铅酸蓄电池，考虑到氧再化合的需要，负极活性物质设计过量，一般宜为1：1.0—1.2。28．阀控电池电解液中硫酸含量一般按理论量的1.5倍设计，电解液比重一般为1．30g/m1左右。29．目前市场使用的安全阀主要有：柱式、帽式和伞形安全阀。30．蓄电池在大电流放电时，活性物质沿厚度方向的作用深度有限，电流越大其作用深度越小，活性物质被利用的程度越低。二、判断题：1．现在使用的“免维护电池”是已不需要维护的，可以不...
