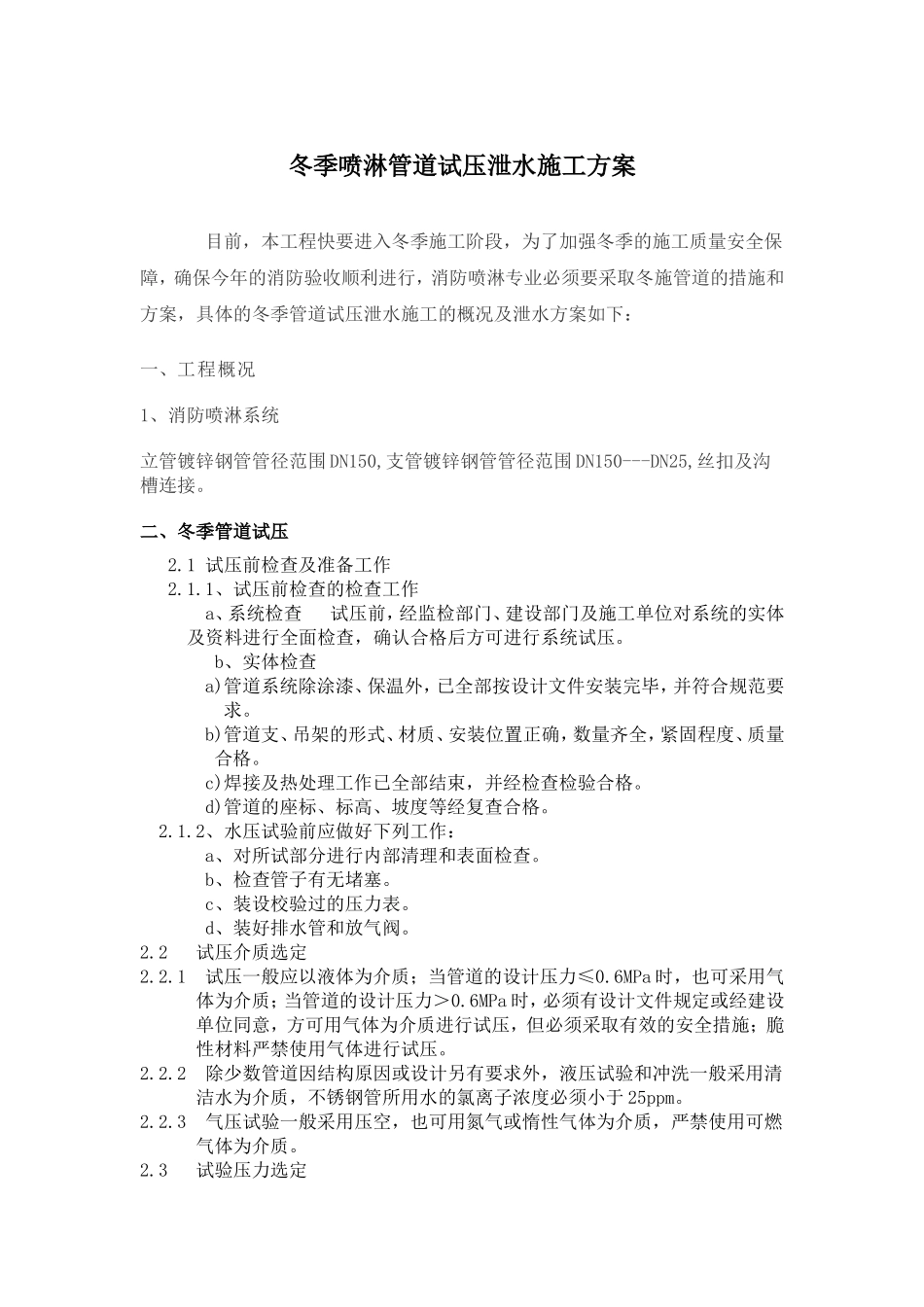

冬季喷淋管道试压泄水施工方案目前，本工程快要进入冬季施工阶段，为了加强冬季的施工质量安全保障，确保今年的消防验收顺利进行，消防喷淋专业必须要采取冬施管道的措施和方案，具体的冬季管道试压泄水施工的概况及泄水方案如下：一、工程概况1、消防喷淋系统立管镀锌钢管管径范围DN150,支管镀锌钢管管径范围DN150---DN25,丝扣及沟槽连接。二、冬季管道试压2.1试压前检查及准备工作2.1.1、试压前检查的检查工作a、系统检查试压前，经监检部门、建设部门及施工单位对系统的实体及资料进行全面检查，确认合格后方可进行系统试压。b、实体检查a)管道系统除涂漆、保温外，已全部按设计文件安装完毕，并符合规范要求。b)管道支、吊架的形式、材质、安装位置正确，数量齐全，紧固程度、质量合格。c)焊接及热处理工作已全部结束，并经检查检验合格。d)管道的座标、标高、坡度等经复查合格。2.1.2、水压试验前应做好下列工作：a、对所试部分进行内部清理和表面检查。b、检查管子有无堵塞。c、装设校验过的压力表。d、装好排水管和放气阀。2.2试压介质选定2.2.1试压一般应以液体为介质；当管道的设计压力≤0.6MPa时，也可采用气体为介质；当管道的设计压力＞0.6MPa时，必须有设计文件规定或经建设单位同意，方可用气体为介质进行试压，但必须采取有效的安全措施；脆性材料严禁使用气体进行试压。2.2.2除少数管道因结构原因或设计另有要求外，液压试验和冲洗一般采用清洁水为介质，不锈钢管所用水的氯离子浓度必须小于25ppm。2.2.3气压试验一般采用压空，也可用氮气或惰性气体为介质，严禁使用可燃气体为介质。2.3试验压力选定当设计有规定时，按设计规定执行。设计未规定试验压力时，可按下述方法确定系统的试验压力：2.3.1液压强度试验压力为设计压力的1.5倍，严密性试验压力为设计压力；2.3.2气压强度试验压力为设计压力的1.15倍，严密性试验压力为设计压力；2.3.3当管道的设计温度＞试验温度时，试验压力应按下式计算：PS=1.5P[σ]1/[σ]2PS—试验压力（表压）（MPa）；P—设计压力（表压）（MPa）；[σ]1—试验温度下，管材的许用应力；[σ]2——设计温度下，管材的许用应力；当[σ]1/[σ]2大于6.5时，取6.5。2.4管道防冻保护措施2.4.1冬季在环境温度高于5℃时方可进行水压试验，在环境温度低于5℃的环境下不采取措施严禁水压试验。2.4.2冬季水压试验时可在试压介质中加入防冻剂。防冻剂掺入量（占用水量）防冻剂气温℃-5-10-15氯化钠2%3%5%氯化钙1%2%4%乙二醇12.2%30%2.4.3试压完毕后，必须将管道内积水放尽，排水阀敞开，不允许管道内有水过夜。2.4.4当试压介质温度低于管道材料的脆性转变温度时，试压介质必须加温。2.4.5凡已通水的管道必须采用保温措施。2.4.6对已经在冬季前试压过的管道，应进行全面检查，彻底放净存水。2.5试压用临时设施安装2.5.1试压用的临时管道已安装完毕，液压试验及清洗的系统必须合理设置放气点与排放点；临时加固措施安全可靠。2.5.2试压用的压力表已经效验，并在检定周期内，其精度不得低于1.5级，表的满量程刻度值为被测最大压力的1.5-2倍，压力表不得少于两块。2.5.3符合试压要求的液体或气体已经备齐。2.5.4试压的设备、管道及部件应隔离，隔离用的临时盲板位置正确，标志明显，记录完整。2.5.5管道中的仪表（温度计、压力表）接口，试压前应封堵，试压结束后拆除。2.5.6应将系统内的仪表予以保护，并将孔板、喷嘴、滤网、法兰调节阀、安全阀节流阀及止回阀阀芯等部件拆除，妥善保管；待系统吹扫（清洗）、试压结束后复原。2.5.7试压介质的排出口应设置在不妨碍设备及人员安全的位置，且出口管道支架应牢固。2.6管道系统试压2.6.1水压试验a)水压试验注水时，必须打开高点排气阀，以排尽系统内的空气。b)试验时，环境温度不宜低于5℃；如环境温度低于5℃时，应采取防冻措施c)对位差较大的管道，应考虑试验介质的静压影响，以最高点的压力为准，但最低点的压力不得超过管道附件的承受压力。d)试验时，升压应缓慢，一般为2-3次升至试验压力。e)达到试验压力后，稳压10分钟，以压力表不降压、目测管道无变形为合格f)强度试验合格后，将压力降至设计压力...
