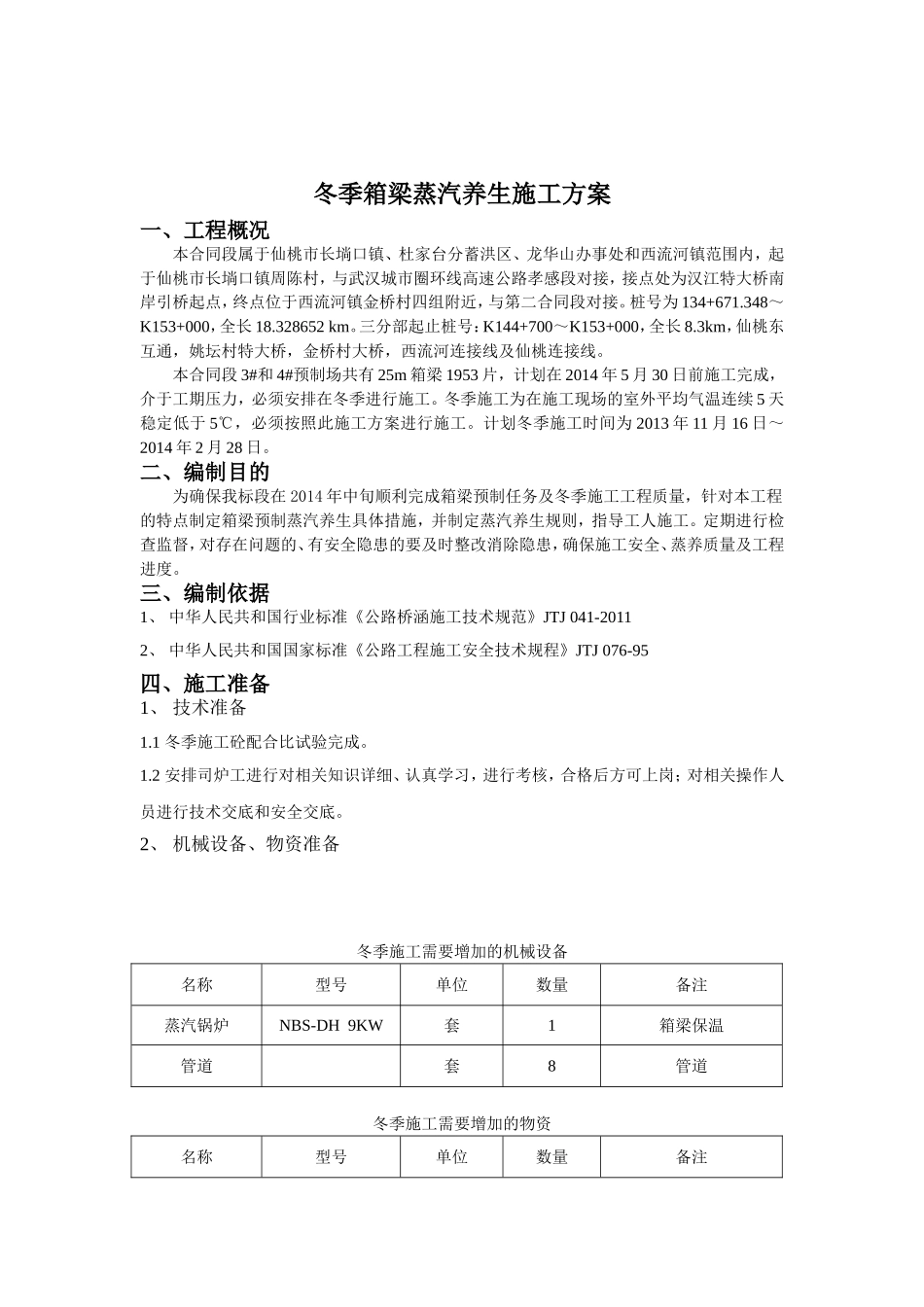

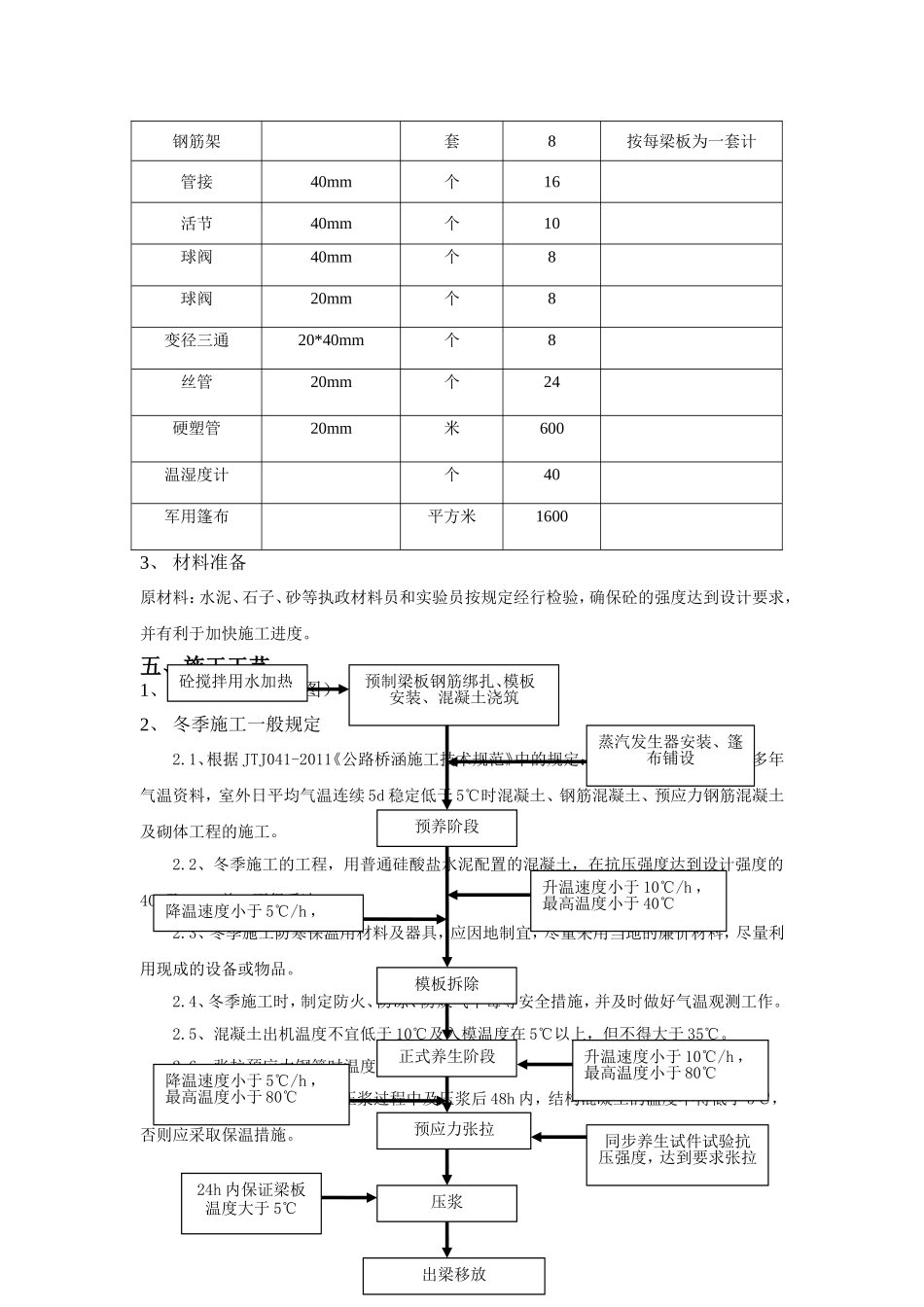

冬季箱梁蒸汽养生施工方案一、工程概况本合同段属于仙桃市长埫口镇、杜家台分蓄洪区、龙华山办事处和西流河镇范围内，起于仙桃市长埫口镇周陈村，与武汉城市圈环线高速公路孝感段对接，接点处为汉江特大桥南岸引桥起点，终点位于西流河镇金桥村四组附近，与第二合同段对接。桩号为134+671.348～K153+000，全长18.328652km。三分部起止桩号：K144+700～K153+000，全长8.3km，仙桃东互通，姚坛村特大桥，金桥村大桥，西流河连接线及仙桃连接线。本合同段3#和4#预制场共有25m箱梁1953片，计划在2014年5月30日前施工完成，介于工期压力，必须安排在冬季进行施工。冬季施工为在施工现场的室外平均气温连续5天稳定低于5℃，必须按照此施工方案进行施工。计划冬季施工时间为2013年11月16日～2014年2月28日。二、编制目的为确保我标段在2014年中旬顺利完成箱梁预制任务及冬季施工工程质量，针对本工程的特点制定箱梁预制蒸汽养生具体措施，并制定蒸汽养生规则，指导工人施工。定期进行检查监督，对存在问题的、有安全隐患的要及时整改消除隐患，确保施工安全、蒸养质量及工程进度。三、编制依据1、中华人民共和国行业标准《公路桥涵施工技术规范》JTJ041-20112、中华人民共和国国家标准《公路工程施工安全技术规程》JTJ076-95四、施工准备1、技术准备1.1冬季施工砼配合比试验完成。1.2安排司炉工进行对相关知识详细、认真学习，进行考核，合格后方可上岗；对相关操作人员进行技术交底和安全交底。2、机械设备、物资准备冬季施工需要增加的机械设备名称型号单位数量备注蒸汽锅炉NBS-DH9KW套1箱梁保温管道套8管道冬季施工需要增加的物资名称型号单位数量备注钢筋架套8按每梁板为一套计管接40mm个16活节40mm个10球阀40mm个8球阀20mm个8变径三通20*40mm个8丝管20mm个24硬塑管20mm米600温湿度计个40军用篷布平方米16003、材料准备原材料：水泥、石子、砂等执政材料员和实验员按规定经行检验，确保砼的强度达到设计要求，并有利于加快施工进度。五、施工工艺1、工艺流程（见下图）2、冬季施工一般规定2.1、根据JTJ041-2011《公路桥涵施工技术规范》中的规定：冬季施工是指根据当地多年气温资料，室外日平均气温连续5d稳定低于5℃时混凝土、钢筋混凝土、预应力钢筋混凝土及砌体工程的施工。2.2、冬季施工的工程，用普通硅酸盐水泥配置的混凝土，在抗压强度达到设计强度的40%及5MPa前，不得受冻。2.3、冬季施工防寒保温用材料及器具，应因地制宜，尽量采用当地的廉价材料，尽量利用现成的设备或物品。2.4、冬季施工时，制定防火、防冻、防煤气中毒等安全措施，并及时做好气温观测工作。2.5、混凝土出机温度不宜低于10℃及入模温度在5℃以上，但不得大于35℃。2.6、张拉预应力钢筋时温度不低于-15℃。2.7、孔道压浆必须保证压浆过程中及压浆后48h内，结构混凝土的温度不得低于5℃，否则应采取保温措施。预制梁板钢筋绑扎、模板安装、混凝土浇筑预养阶段升温速度小于10℃/h，最高温度小于40℃模板拆除正式养生阶段预应力张拉压浆蒸汽发生器安装、篷布铺设出梁移放降温速度小于5℃/h，升温速度小于10℃/h，最高温度小于80℃降温速度小于5℃/h，最高温度小于80℃同步养生试件试验抗压强度，达到要求张拉砼搅拌用水加热24h内保证梁板温度大于5℃施工工艺图3、混凝土入模温度控制冬季施工期,混凝土的出机温度要求不得低于10℃，入模温度不得低于5℃。3.1混凝土热工计算根据施工技术规范进行热工计算,确定水、石子、黄砂等的温度。预应力梁板冬季施工C50混凝土热工计算书C50混凝土配合比材料名称水泥粉煤灰砂石子外加剂水重量比101.3212.3470.0130.28每立方用量495065411626.435139一、计算混凝土的拌和温度T010.67混凝土拌和温度（℃）mw139水用量（Kg）mce495水泥用量（Kg）msa654砂子用量（Kg）mg1162石子用量（Kg）Tw40水的温度（℃）Tce10水泥的温度（℃）Tsa2砂子的温度（℃）Tg3石子的温度（℃）wsa4.9砂子的含水率（％）wg1.1石子的含水率（％）C14.2水的比热容（KJ/Kg·K）C20冰的融解热（KJ/Kg）混凝土拌和温度计算：T0＝＝10.6703335℃二、混凝土拌和物出机温度T110.24混凝土拌和物出机温度（℃...
