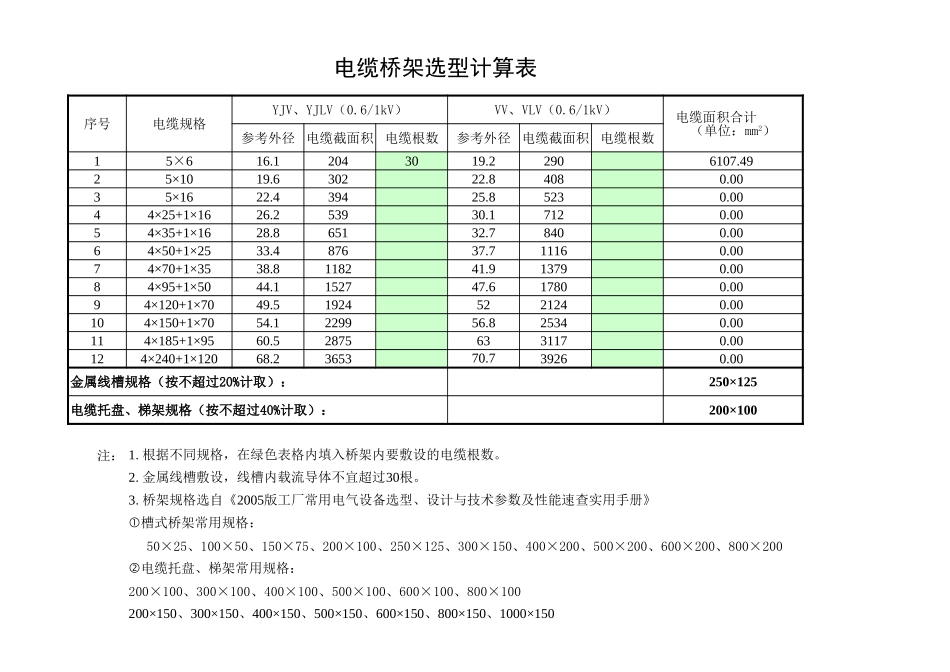

电缆桥架选型计算表序号电缆规格参考外径电缆截面积电缆根数参考外径电缆截面积电缆根数116.1204 3019.2290 6107.49 25×1019.6302 22.8408 0.00 35×1622.4394 25.8523 0.00 44×25+1×1626.2539 30.1712 0.00 54×35+1×1628.8651 32.7840 0.00 64×50+1×2533.4876 37.71116 0.00 74×70+1×3538.81182 41.91379 0.00 84×95+1×5044.11527 47.61780 0.00 94×120+1×7049.51924 522124 0.00 104×150+1×7054.12299 56.82534 0.00 114×185+1×9560.52875 633117 0.00 124×240+1×12068.23653 70.73926 0.00 250×125200×100注：YJV、YJLV（0.6/1kV）VV、VLV（0.6/1kV）电缆面积合计 （单位：mm2）5×6金属线槽规格（按不超过20%计取）：电缆托盘、梯架规格（按不超过40%计取）：1. 根据不同规格，在绿色表格内填入桥架内要敷设的电缆根数。2. 金属线槽敷设，线槽内载流导体不宜超过30根。3. 桥架规格选自《2005版工厂常用电气设备选型、设计与技术参数及性能速查实用手册》j槽式桥架常用规格：50×25、100×50、150×75、200×100、250×125、300×150、400×200、500×200、600×200、800×200‚电缆托盘、梯架常用规格：200×100、300×100、400×100、500×100、600×100、800×100200×150、300×150、400×150、500×150、600×150、800×150、1000×150
