球墨铸铁给水管施工方案 (完整详细版)VIP免费

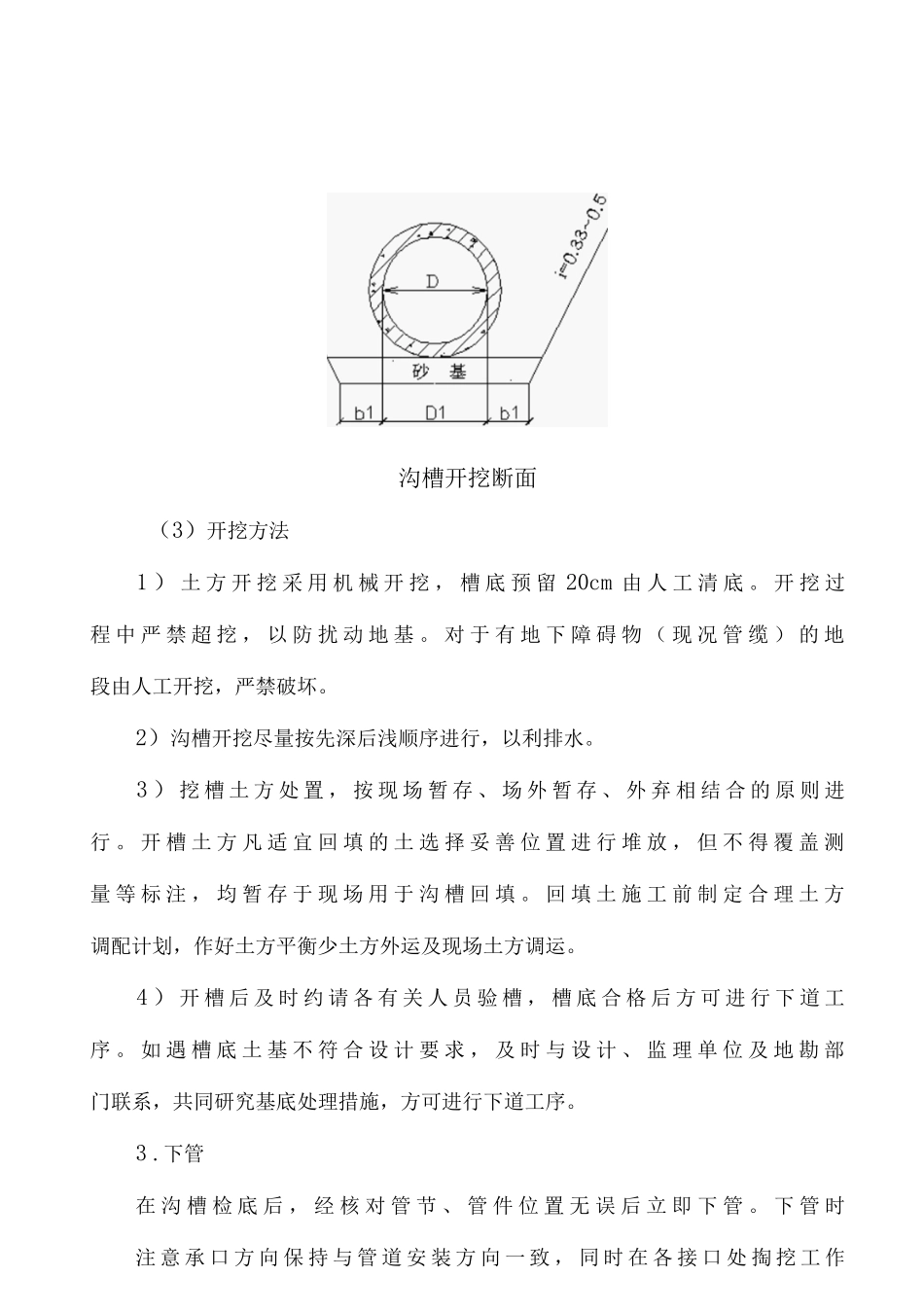

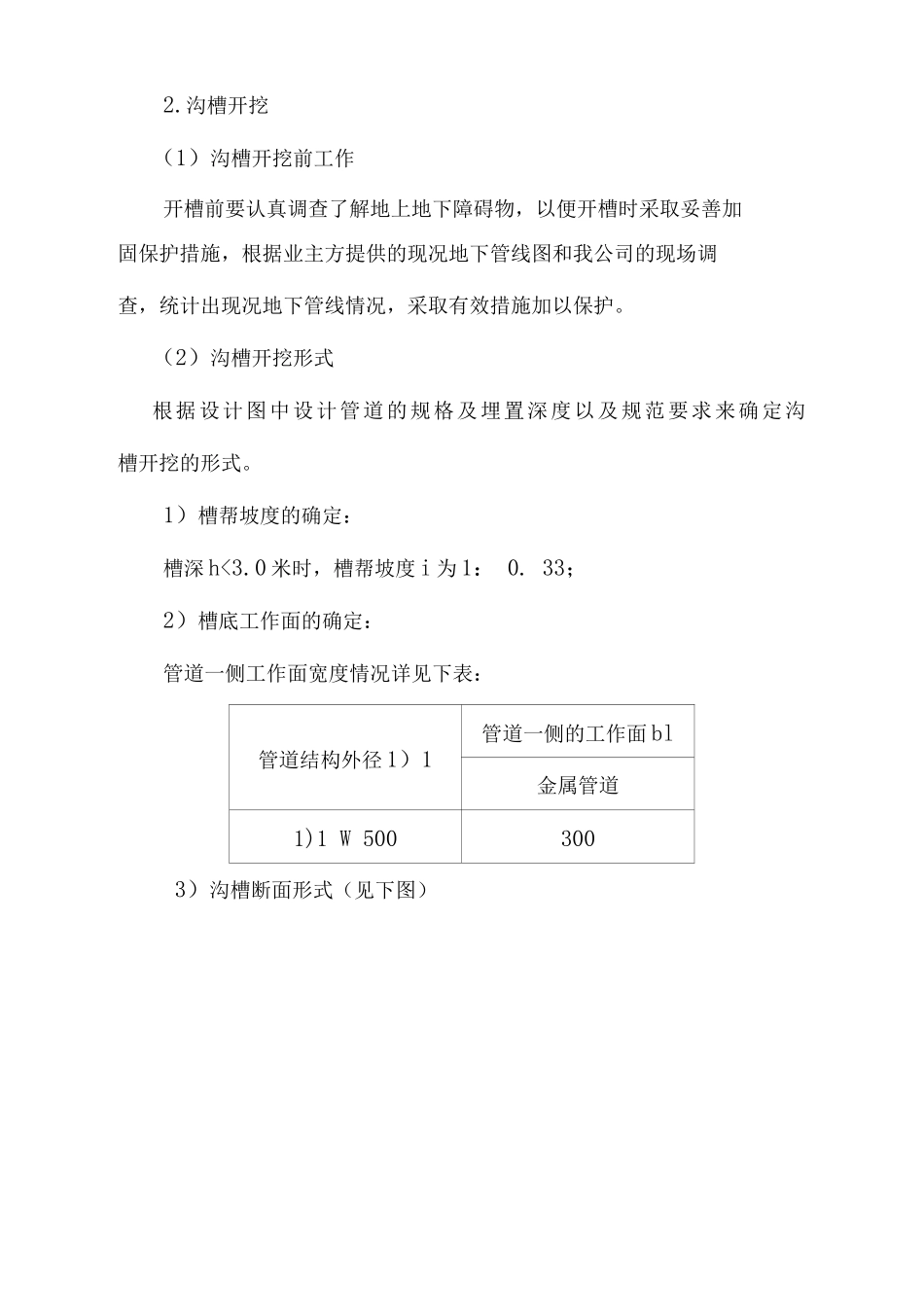

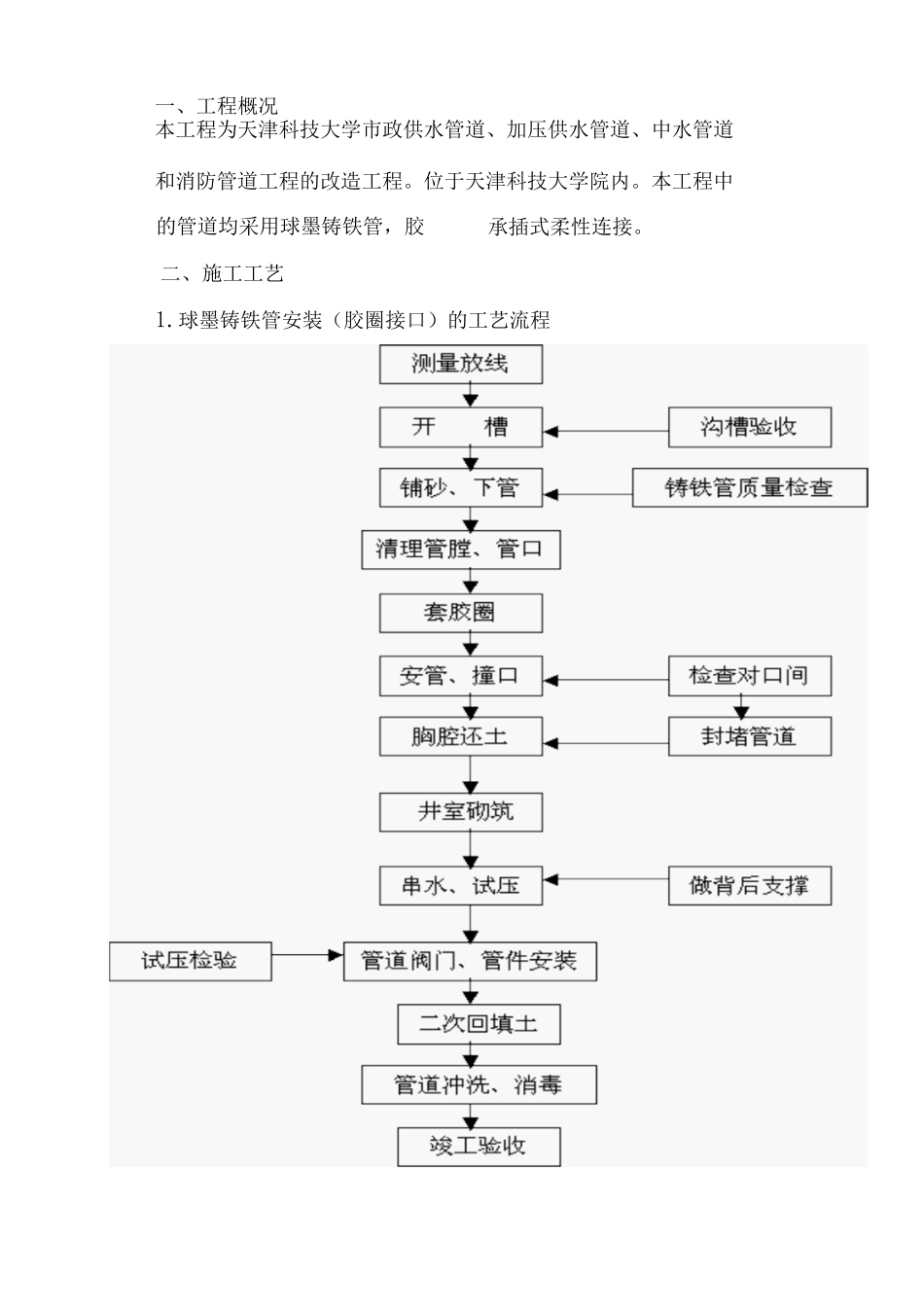

一、工程概况本工程为天津科技大学市政供水管道、加压供水管道、中水管道和消防管道工程的改造工程。位于天津科技大学院内。本工程中二、施工工艺的管道均采用球墨铸铁管，胶承插式柔性连接。1.球墨铸铁管安装（胶圈接口）的工艺流程2.沟槽开挖（1）沟槽开挖前工作开槽前要认真调查了解地上地下障碍物，以便开槽时采取妥善加固保护措施，根据业主方提供的现况地下管线图和我公司的现场调查，统计出现况地下管线情况，采取有效措施加以保护。（2）沟槽开挖形式根据设计图中设计管道的规格及埋置深度以及规范要求来确定沟槽开挖的形式。1）槽帮坡度的确定：槽深 h<3.0 米时，槽帮坡度 i 为 1： 0. 33；2）槽底工作面的确定：管道一侧工作面宽度情况详见下表：管道结构外径 1）1管道一侧的工作面 bl金属管道1)1 W 5003003）沟槽断面形式（见下图）沟槽开挖断面（3）开挖方法1 ） 土 方 开 挖 采 用 机 械 开 挖 ， 槽 底 预 留 20cm 由 人 工 清 底 。 开 挖 过程 中 严 禁 超 挖 ， 以 防 扰 动 地 基 。 对 于 有 地 下 障 碍 物 （ 现 况 管 缆 ） 的 地段由人工开挖，严禁破坏。2）沟槽开挖尽量按先深后浅顺序进行，以利排水。3 ） 挖 槽 土 方 处 置 ， 按 现 场 暂 存 、 场 外 暂 存 、 外 弃 相 结 合 的 原 则 进行 。 开 槽 土 方 凡 适 宜 回 填 的 土 选 择 妥 善 位 置 进 行 堆 放 ， 但 不 得 覆 盖 测量 等 标 注 ， 均 暂 存 于 现 场 用 于 沟 槽 回 填 。 回 填 土 施 工 前 制 定 合 理 土 方调配计划，作好土方平衡少土方外运及现场土方调运。4 ） 开 槽 后 及 时 约 请 各 有 关 人 员 验 槽 ， 槽 底 合 格 后 方 可 进 行 下 道 工序 。 如 遇 槽 底 土 基 不 符 合 设 计 要 求 ， 及 时 与 设 计 、 监 理 单 位 及 地 勘 部门联系，共同研究基底处理措施，方可进行下道工序。3 .下管在 沟 槽 检 底 后 ， 经 核 对 管 节 、 管 件 位 置 无 误 后 立 即 下 管 。 下 管 时注 意 承 口 方 向 保 持 与 管 道 安 装 方 向 一 致 ， 同 时 在 各 接 口 处 掏 挖 工 作坑，工作坑大小为方便管道撞口安装为宜。4 .清理承口清 刷 承 口 ，...
