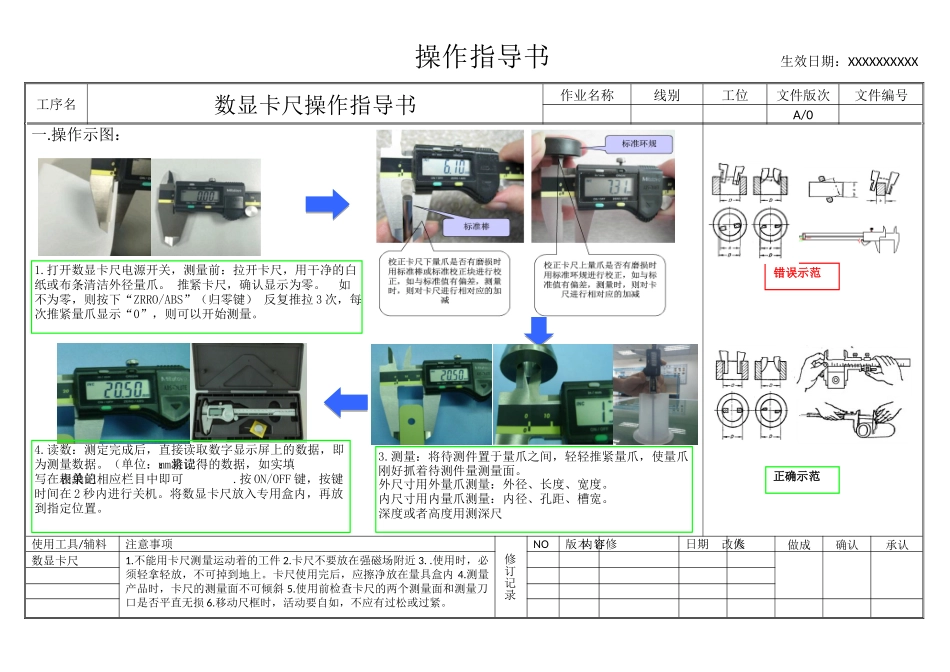

操作指导书 生效日期：XXXXXXXXXX工序名数显卡尺操作指导书作业名称线别工位文件版次文件编号A/0一.操作示图：使用工具/辅料注意事项修订记录NO版本修订内容日期修改人做成确认承认数显卡尺1.不能用卡尺测量运动着的工件 2.卡尺不要放在强磁场附近 3. .使用时，必须轻拿轻放，不可掉到地上。卡尺使用完后，应擦净放在量具盒内 4.测量产品时，卡尺的测量面不可倾斜 5.使用前检查卡尺的两个测量面和测量刀口是否平直无损 6.移动尺框时，活动要自如，不应有过松或过紧。 正确示范 错误示范1.打开数显卡尺电源开关，测量前：拉开卡尺，用干净的白纸或布条清洁外径量爪。 推紧卡尺，确认显示为零。 如不为零，则按下“ZRRO/ABS”（归零键） 反复推拉 3 次，每次推紧量爪显示“0”，则可以开始测量。3.测量：将待测件置于量爪之间，轻轻推紧量爪，使量爪刚好抓着待测件量测量面。外尺寸用外量爪测量：外径、长度、宽度。内尺寸用内量爪测量：内径、孔距、槽宽。深度或者高度用测深尺4.读数：测定完成后，直接读取数字显示屏上的数据，即为测量数据。（单位：mm）记录：将读得的数据，如实填写在相关记录表单的相应栏目中即可.按 ON/OFF 键，按键时间在 2 秒内进行关机。将数显卡尺放入专用盒内，再放到指定位置。
