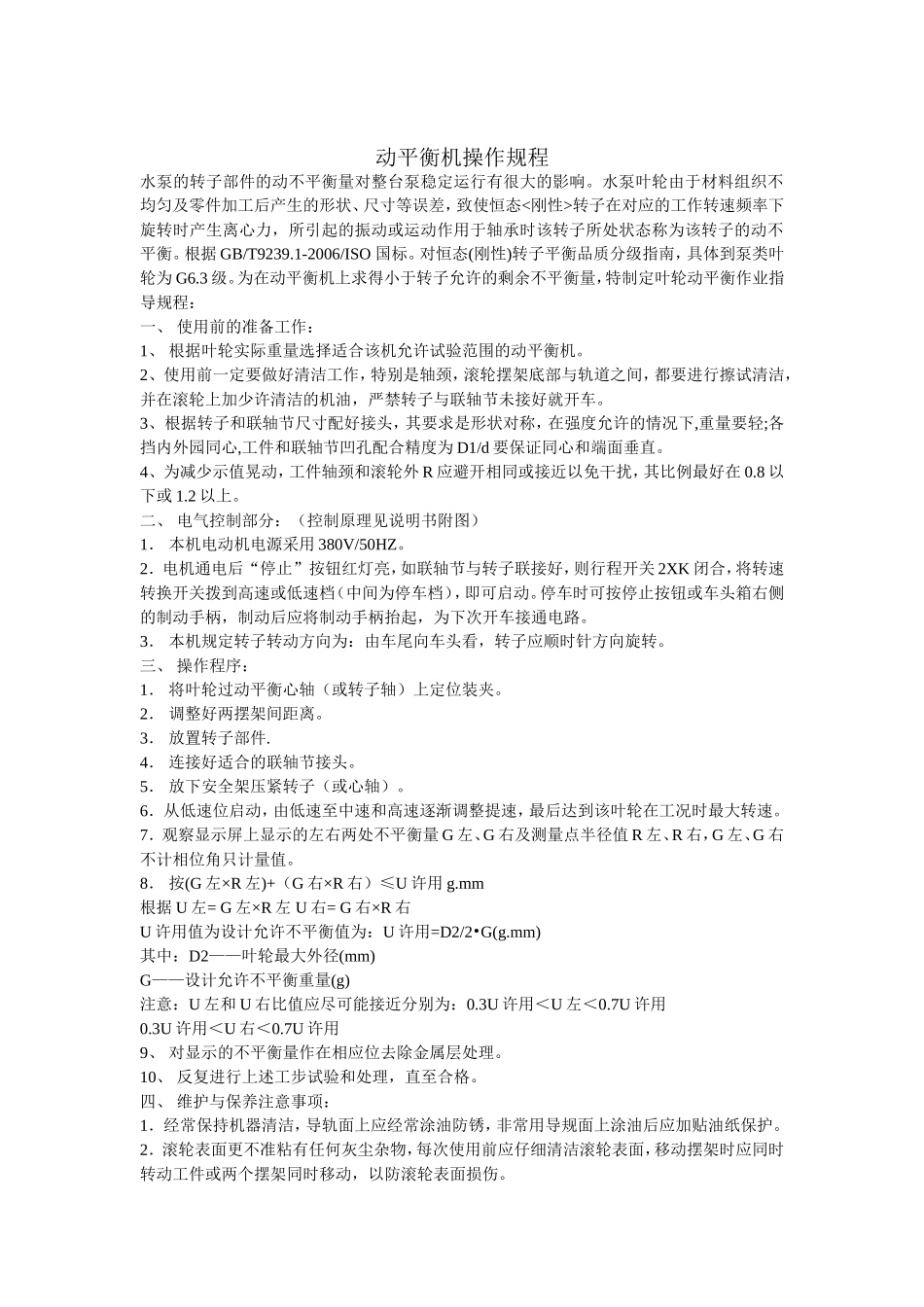

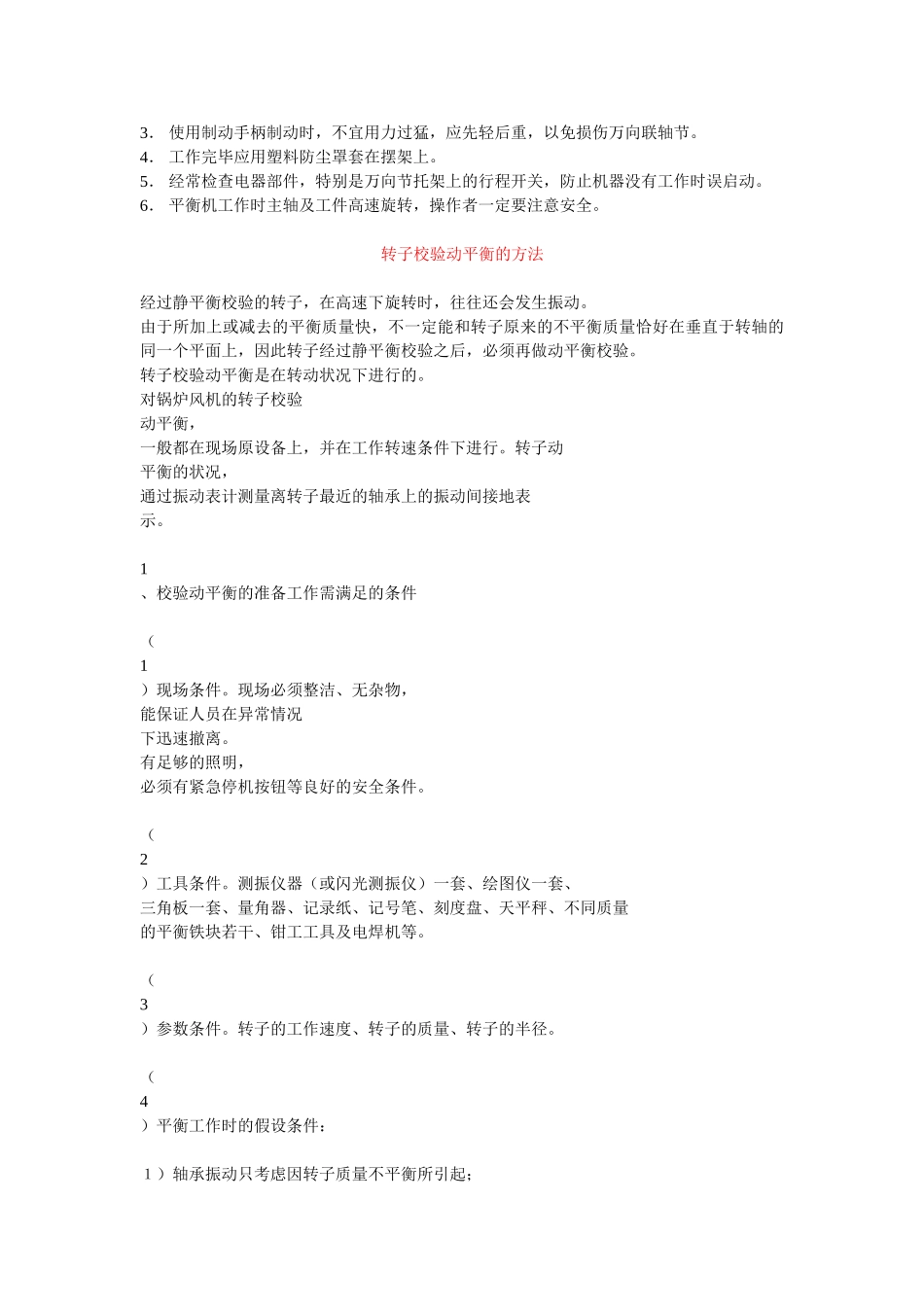

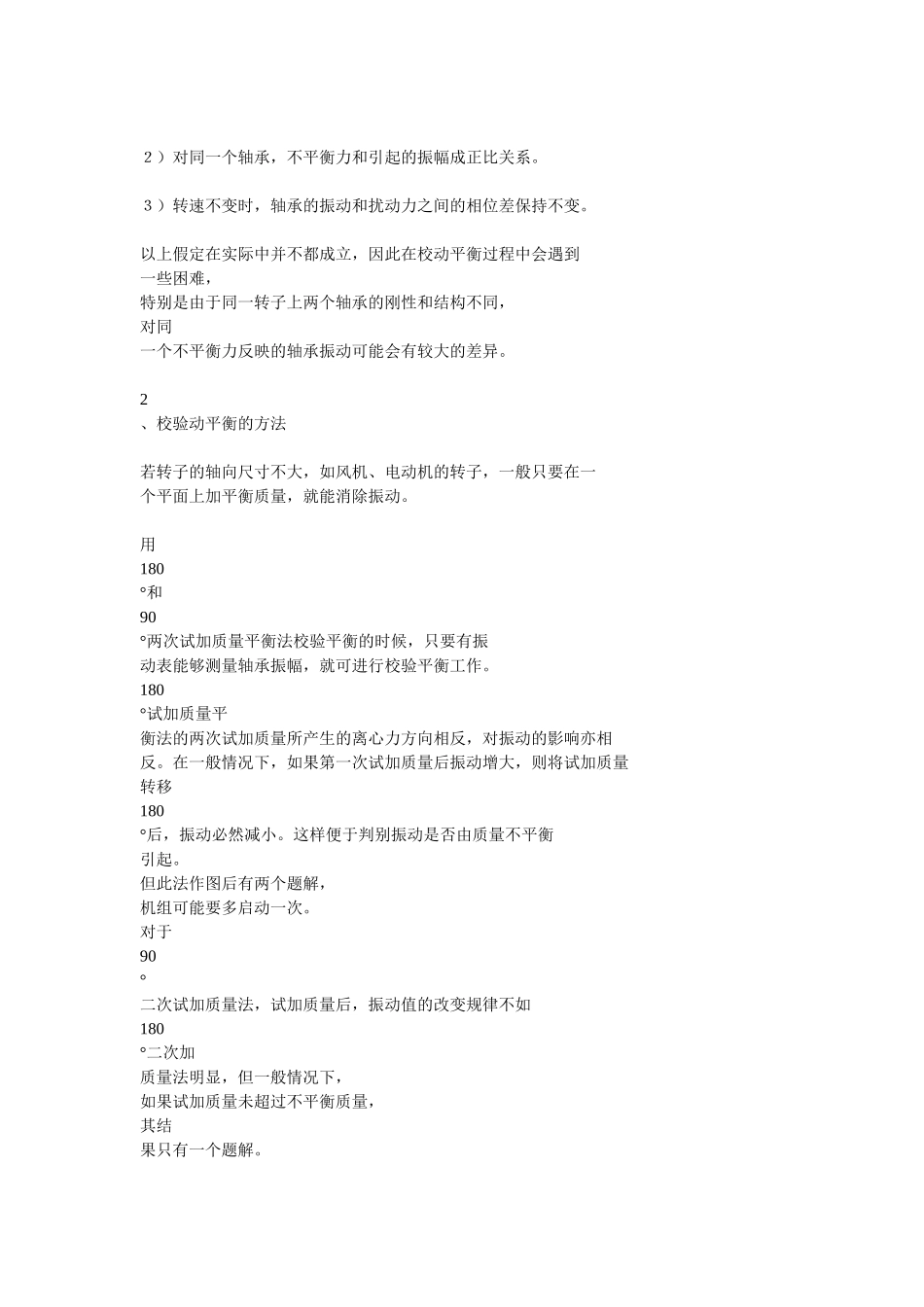

动平衡机操作规程水泵的转子部件的动不平衡量对整台泵稳定运行有很大的影响。水泵叶轮由于材料组织不均匀及零件加工后产生的形状、尺寸等误差，致使恒态<刚性>转子在对应的工作转速频率下旋转时产生离心力，所引起的振动或运动作用于轴承时该转子所处状态称为该转子的动不平衡。根据GB/T9239.1-2006/ISO国标。对恒态(刚性)转子平衡品质分级指南，具体到泵类叶轮为G6.3级。为在动平衡机上求得小于转子允许的剩余不平衡量，特制定叶轮动平衡作业指导规程：一、使用前的准备工作：1、根据叶轮实际重量选择适合该机允许试验范围的动平衡机。2、使用前一定要做好清洁工作，特别是轴颈，滚轮摆架底部与轨道之间，都要进行擦试清洁，并在滚轮上加少许清洁的机油，严禁转子与联轴节未接好就开车。3、根据转子和联轴节尺寸配好接头，其要求是形状对称，在强度允许的情况下,重量要轻;各挡内外园同心,工件和联轴节凹孔配合精度为D1/d要保证同心和端面垂直。4、为减少示值晃动，工件轴颈和滚轮外R应避开相同或接近以免干扰，其比例最好在0.8以下或1.2以上。二、电气控制部分：（控制原理见说明书附图）1．本机电动机电源采用380V/50HZ。2．电机通电后“停止”按钮红灯亮，如联轴节与转子联接好，则行程开关2XK闭合，将转速转换开关拨到高速或低速档（中间为停车档），即可启动。停车时可按停止按钮或车头箱右侧的制动手柄，制动后应将制动手柄抬起，为下次开车接通电路。3．本机规定转子转动方向为：由车尾向车头看，转子应顺时针方向旋转。三、操作程序：1．将叶轮过动平衡心轴（或转子轴）上定位装夹。2．调整好两摆架间距离。3．放置转子部件.4．连接好适合的联轴节接头。5．放下安全架压紧转子（或心轴）。6．从低速位启动，由低速至中速和高速逐渐调整提速，最后达到该叶轮在工况时最大转速。7．观察显示屏上显示的左右两处不平衡量G左、G右及测量点半径值R左、R右，G左、G右不计相位角只计量值。8．按(G左×R左)+（G右×R右）≤U许用g.mm根据U左=G左×R左U右=G右×R右U许用值为设计允许不平衡值为：U许用=D2/2•G(g.mm)其中：D2——叶轮最大外径(mm)G——设计允许不平衡重量(g)注意：U左和U右比值应尽可能接近分别为：0.3U许用＜U左＜0.7U许用0.3U许用＜U右＜0.7U许用9、对显示的不平衡量作在相应位去除金属层处理。10、反复进行上述工步试验和处理，直至合格。四、维护与保养注意事项：1．经常保持机器清洁，导轨面上应经常涂油防锈，非常用导规面上涂油后应加贴油纸保护。2．滚轮表面更不准粘有任何灰尘杂物，每次使用前应仔细清洁滚轮表面，移动摆架时应同时转动工件或两个摆架同时移动，以防滚轮表面损伤。3．使用制动手柄制动时，不宜用力过猛，应先轻后重，以免损伤万向联轴节。4．工作完毕应用塑料防尘罩套在摆架上。5．经常检查电器部件，特别是万向节托架上的行程开关，防止机器没有工作时误启动。6．平衡机工作时主轴及工件高速旋转，操作者一定要注意安全。转子校验动平衡的方法经过静平衡校验的转子，在高速下旋转时，往往还会发生振动。由于所加上或减去的平衡质量快，不一定能和转子原来的不平衡质量恰好在垂直于转轴的同一个平面上，因此转子经过静平衡校验之后，必须再做动平衡校验。转子校验动平衡是在转动状况下进行的。对锅炉风机的转子校验动平衡，一般都在现场原设备上，并在工作转速条件下进行。转子动平衡的状况，通过振动表计测量离转子最近的轴承上的振动间接地表示。1、校验动平衡的准备工作需满足的条件（1）现场条件。现场必须整洁、无杂物，能保证人员在异常情况下迅速撤离。有足够的照明，必须有紧急停机按钮等良好的安全条件。（2）工具条件。测振仪器（或闪光测振仪）一套、绘图仪一套、三角板一套、量角器、记录纸、记号笔、刻度盘、天平秤、不同质量的平衡铁块若干、钳工工具及电焊机等。（3）参数条件。转子的工作速度、转子的质量、转子的半径。（4）平衡工作时的假设条件：１）轴承振动只考虑因转子质量不平衡所引起；２）对同一个轴承，不平衡力和引起的振幅成正比关系。３）转速不变时，轴承的振动和扰动力之间的相位差保持不变。以上假定在实际...
