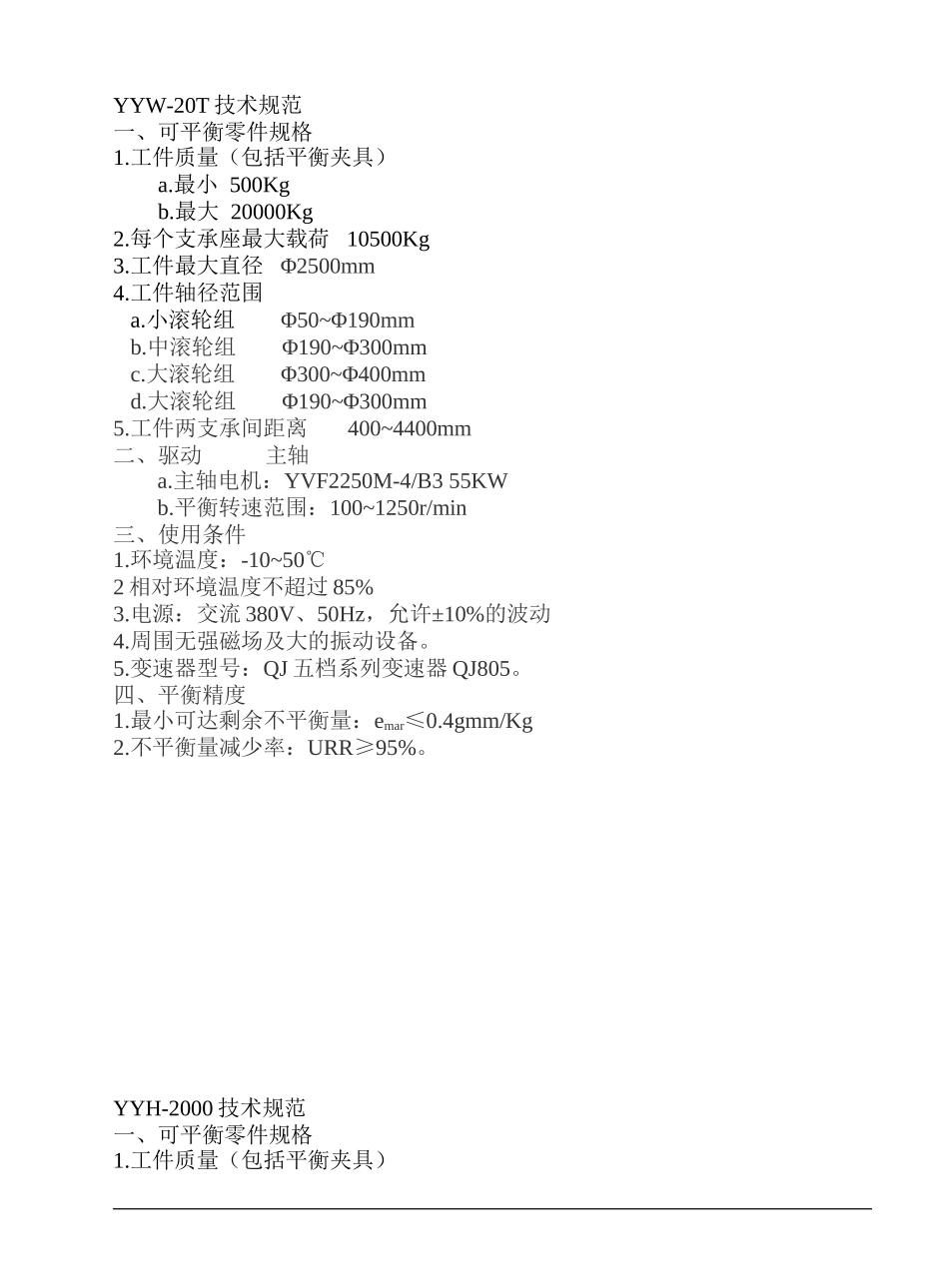

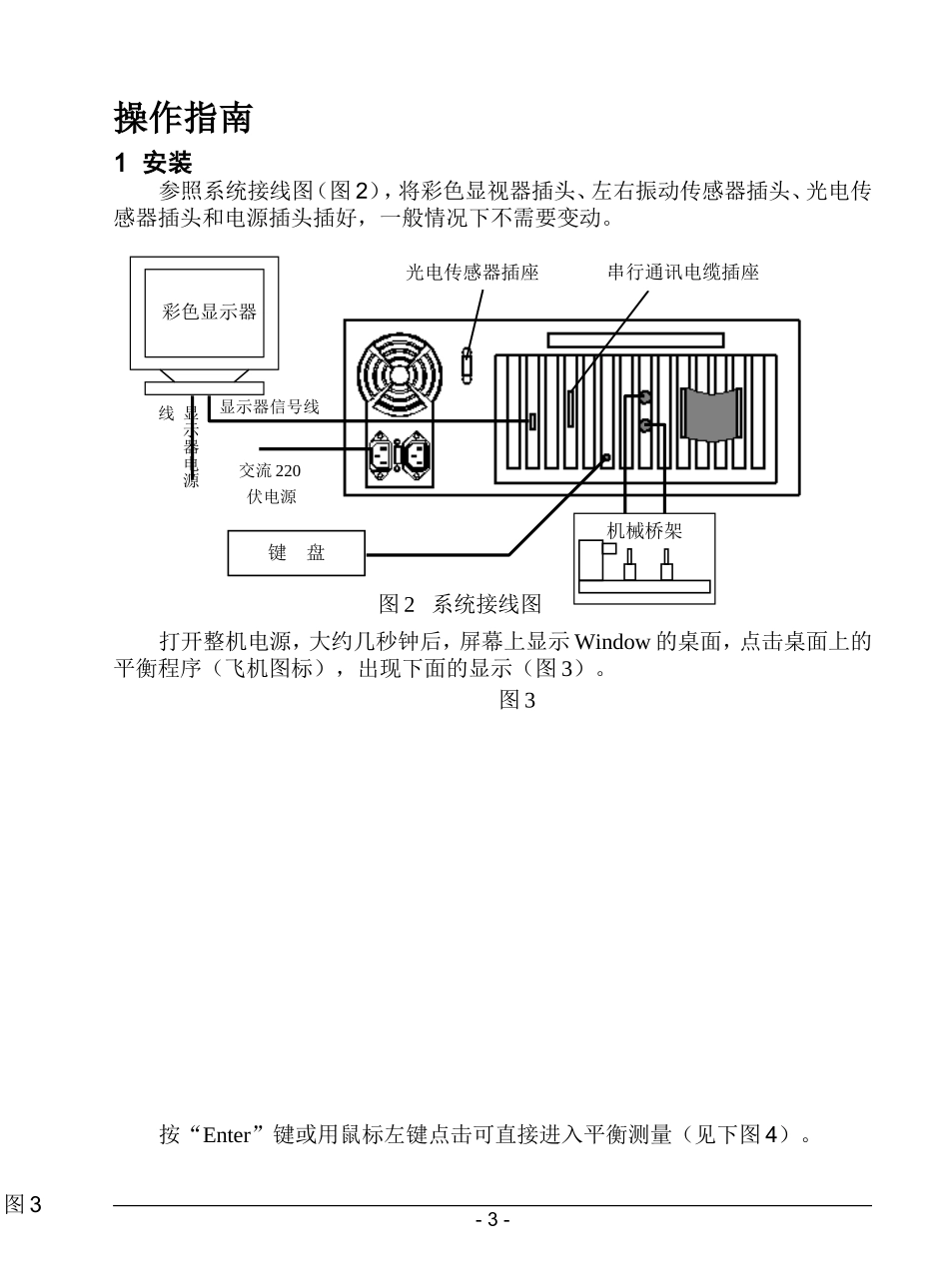

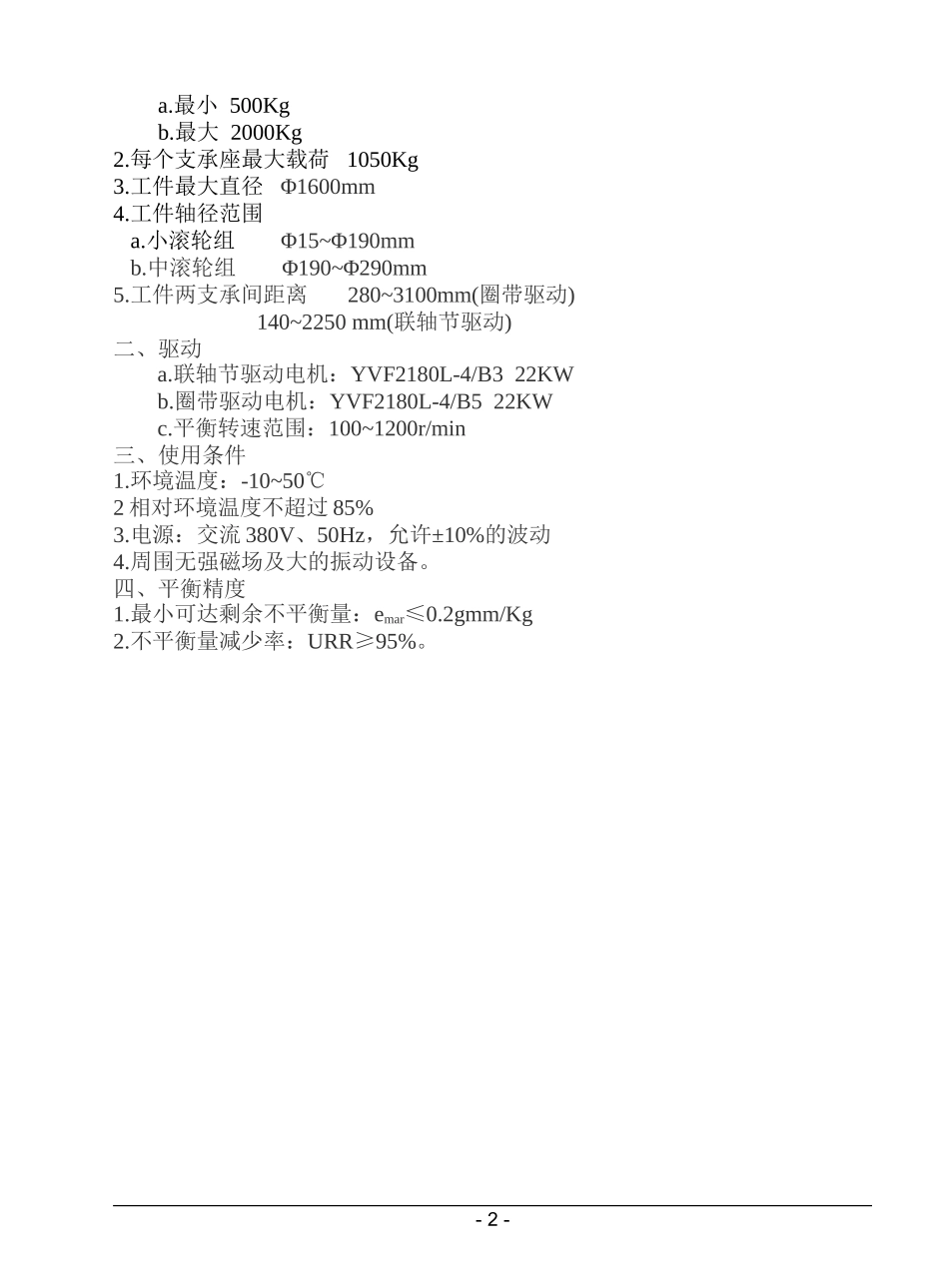

YYW-20T技术规范一、可平衡零件规格1.工件质量（包括平衡夹具）a.最小500Kgb.最大20000Kg2.每个支承座最大载荷10500Kg3.工件最大直径Φ2500mm4.工件轴径范围a.小滚轮组Φ50~Φ190mmb.中滚轮组Φ190~Φ300mmc.大滚轮组Φ300~Φ400mmd.大滚轮组Φ190~Φ300mm5.工件两支承间距离400~4400mm二、驱动主轴a.主轴电机：YVF2250M-4/B355KWb.平衡转速范围：100~1250r/min三、使用条件1.环境温度：-10~50℃2相对环境温度不超过85%3.电源：交流380V、50Hz，允许±10%的波动4.周围无强磁场及大的振动设备。5.变速器型号：QJ五档系列变速器QJ805。四、平衡精度1.最小可达剩余不平衡量：emar≤0.4gmm/Kg2.不平衡量减少率：URR≥95%。YYH-2000技术规范一、可平衡零件规格1.工件质量（包括平衡夹具）a.最小500Kgb.最大2000Kg2.每个支承座最大载荷1050Kg3.工件最大直径Φ1600mm4.工件轴径范围a.小滚轮组Φ15~Φ190mmb.中滚轮组Φ190~Φ290mm5.工件两支承间距离280~3100mm(圈带驱动)140~2250mm(联轴节驱动)二、驱动a.联轴节驱动电机：YVF2180L-4/B322KWb.圈带驱动电机：YVF2180L-4/B522KWc.平衡转速范围：100~1200r/min三、使用条件1.环境温度：-10~50℃2相对环境温度不超过85%3.电源：交流380V、50Hz，允许±10%的波动4.周围无强磁场及大的振动设备。四、平衡精度1.最小可达剩余不平衡量：emar≤0.2gmm/Kg2.不平衡量减少率：URR≥95%。-2-操作指南1安装参照系统接线图（图2），将彩色显视器插头、左右振动传感器插头、光电传感器插头和电源插头插好，一般情况下不需要变动。打开整机电源，大约几秒钟后，屏幕上显示Window的桌面，点击桌面上的平衡程序（飞机图标），出现下面的显示（图3）。按“Enter”键或用鼠标左键点击可直接进入平衡测量（见下图4）。-3-图3图3显示器信号线显示器电源线彩色显示器交流220伏电源键盘光电传感器插座机械桥架图2系统接线图串行通讯电缆插座如果工件是由圈带、压缩空气或自身系统驱动，应在被测工件反光较好的位置作一个不反光标记（任何颜色均可，建议用黑色），并将光电传感器探头对准标记后固定。用手推动工件，当标记经过光电传感器时，传感器指示灯熄灭，在不经过标记时，指示灯应点亮。这时可启动工件进行平衡测量。如果不合适，可调整光电传感器距离工件的远近位置，或用螺丝刀调节光电传感器的灵敏度电位器。我们将工件旋转时，不反光标记最先经过光电传感器探头的一边做为零度，沿工件旋转方向依次往后等分为90、180、270度。若工件是由联轴节驱动，则不用在工件上做标记。不平衡的角度值参照联轴节上的角度刻度盘。关机前强烈建议按以下步骤：点击屏幕右上角的“X”退出动平衡程序。点击“开始”、“关闭”，“关机”，直至屏幕关闭或出现：“现在可以正常关闭计算机”，才能关闭总电源。否则会造成Windows系统的损坏。图4-4-2了解键盘系统全部操作（测量命令、数据输入、帮助信息和打印输出等）都是经过键盘实现的。正确熟练的键盘操作是高效率测量的前提。常用键在键盘上的位置参照下图（图5）：本系统的键盘操作按特点分为两类：第一类通过按“Esc、F1、+、-、Ins、Del”等快捷键直接选择所需的功能。Esc调出主目录；在某些功能中用做“退出”键。F1提供在线帮助，它可以让你打开说明书的电子文挡。F2用来快速查阅系统的状态设置，包括被平衡工件的参数。F3选择“静—偶”平衡法。按下该键后，屏幕的左半部分显示工件的“准静”不平衡量，右半部分显示其偶不平衡量。该功能适合于盘状工件和外悬工件（如飞机发动机和增压器）的平衡。具体使用方法详见附录二“外悬工件的平衡方法”。F5选择“支承动载荷”测量方式。在该方式下可直接看到左右两个传感器测到的工件振动信号的大小，其单位为克·毫米。F6径向钻孔方式平衡计算。F7不平衡量分度显示功能。它可将任意角度的不平衡量分解到两个确定的角度上。该功能特别适用于平衡某些平衡位置沿圆周等分的工件。F8两校正面平衡方式。这是一种最常用的动平衡手段。F9计算器功能。可做简单的四则运算。用完后按“Esc”键关闭计算器。-5-+=—-图5键盘示意图EscF1Ctrl空格Enter数字/字符键区InsDelF2F3F5F8F9F10...
