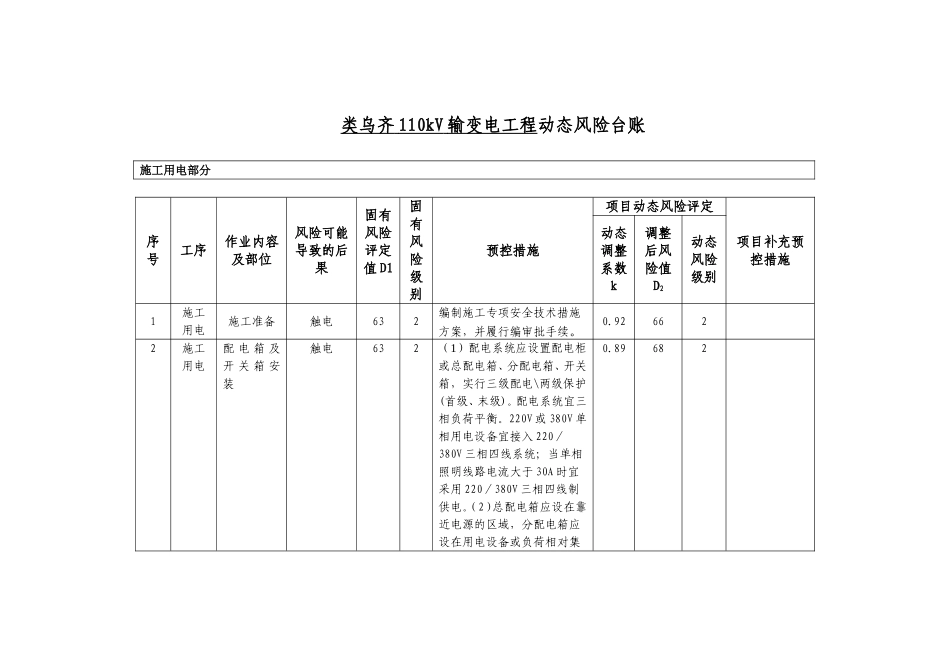

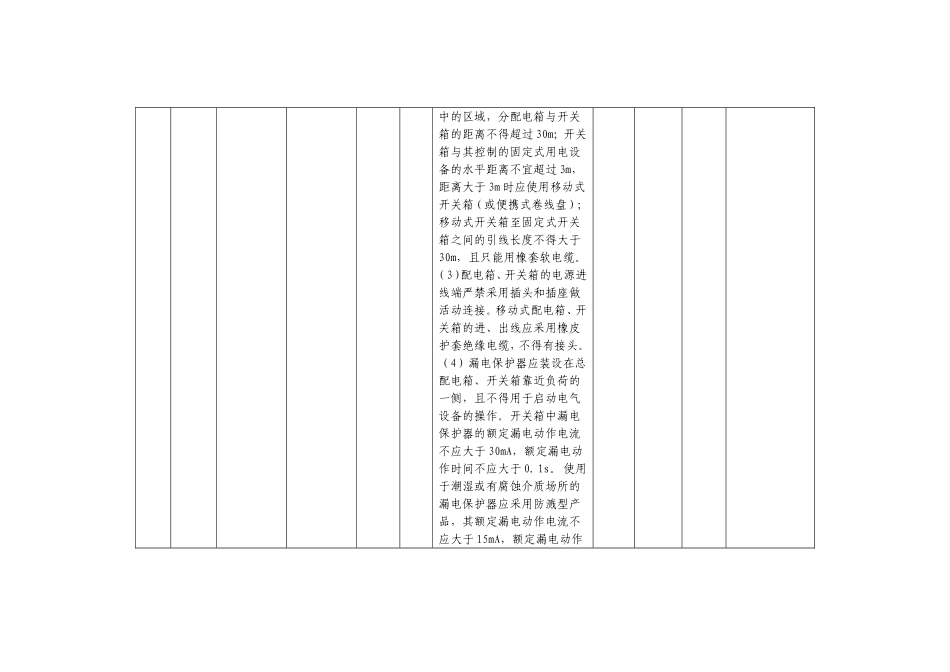

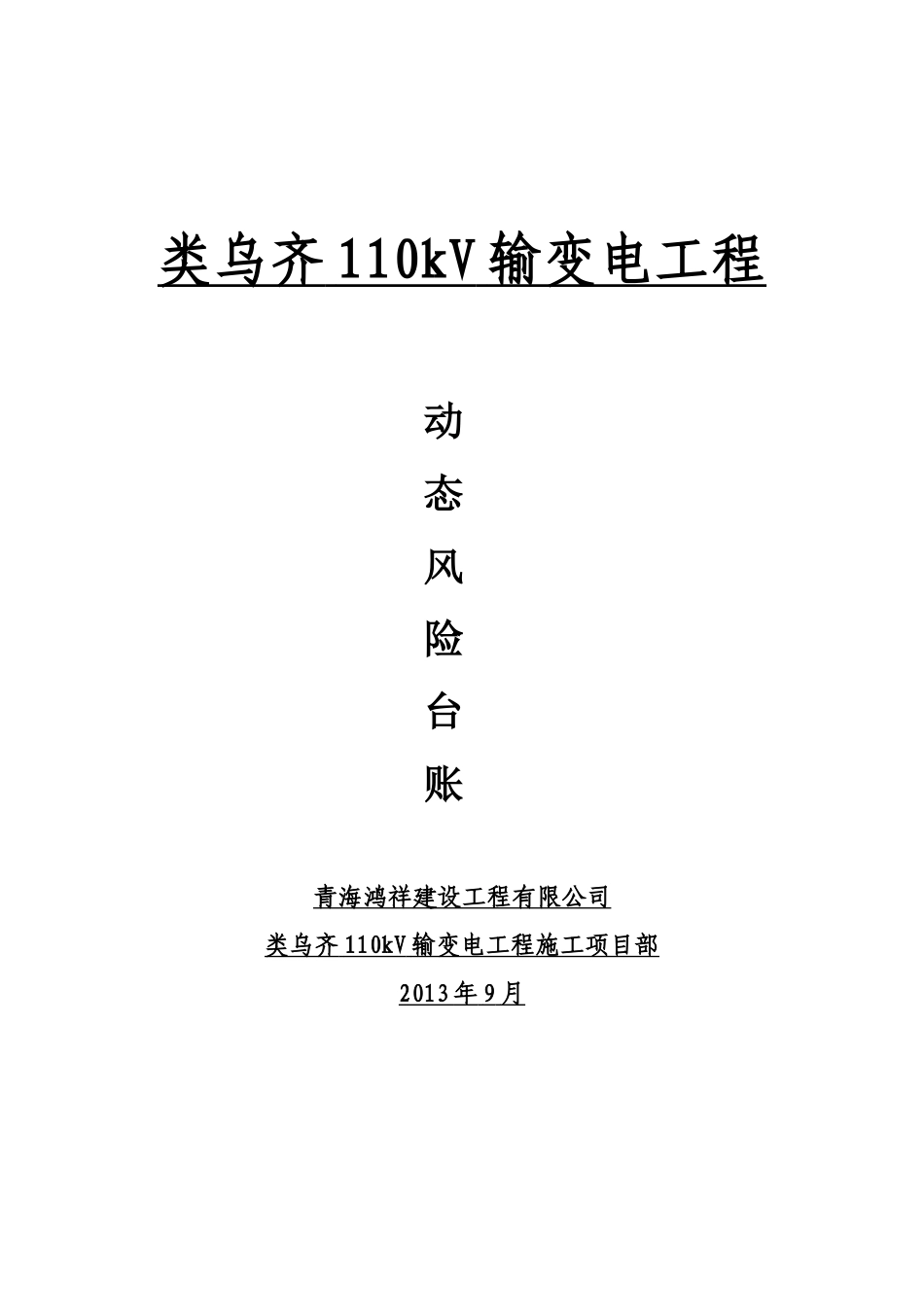

类乌齐110kV输变电工程动态风险台账青海鸿祥建设工程有限公司类乌齐110kV输变电工程施工项目部2013年9月类乌齐110kV输变电工程动态风险台账施工用电部分序号工序作业内容及部位风险可能导致的后果固有风险评定值D1固有风险级别预控措施项目动态风险评定项目补充预控措施动态调整系数k调整后风险值D2动态风险级别1施工用电施工准备触电632编制施工专项安全技术措施方案，并履行编审批手续。0.926622施工用电配电箱及开关箱安装触电632（1）配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电\两级保护(首级、末级)。配电系统宜三相负荷平衡。220V或380V单相用电设备宜接入220／380V三相四线系统；当单相照明线路电流大于30A时宜采用220／380V三相四线制供电。（2）总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集0.89682中的区域，分配电箱与开关箱的距离不得超过30m；开关箱与其控制的固定式用电设备的水平距离不宜超过3m，距离大于3m时应使用移动式开关箱（或便携式卷线盘）；移动式开关箱至固定式开关箱之间的引线长度不得大于30m，且只能用橡套软电缆。（3）配电箱、开关箱的电源进线端严禁采用插头和插座做活动连接。移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头。（4）漏电保护器应装设在总配电箱、开关箱靠近负荷的一侧，且不得用于启动电气设备的操作。开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0．1s。使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0．1s。总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0．1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA•s。（5）各级配电箱必须加锁，配电箱附近应配备消防器材。3施工用电保护接地或接零触电632（1）在施工现场专用变压器供电的TN—S三相五线制系统中，所有电气设备外壳应做保护接零。（2）保护零线（PE线）应由配电室（总配电箱）电源侧工作零线（N线）或总漏电保护器电源侧工作零线（N线）重复接地处专引一根绿黄相色线作为局部接零保护系统的保护零线（PE线）。TN—S系统中的保护接零线（PE线）除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处（二级配电箱处）和末端处（三级开关箱处）做重复接0.92642地。（3）在保护零线（PE线）每一处重复接地装置的接地电阻值不应大于4Ω；在工作接地电阻值允许达到10Ω的电力系统中，所有重复接地的等效电阻值不应大于10Ω。重复接地线必须与PE线相连接，严禁与N线相连接。保护零线（PE线）必须采用绝缘导线（绿／黄双色线）。保护零线（PE线）应为截面不小于2.5mm2的绝缘多股铜线，手持式电动工具的保护零线（PE线）应为截面不小于1.5mm2的绝缘多股铜线。（4）相线的颜色标记必须符合以下规定：相线L1（A）、L2（B）、L3（C）依次为黄、绿、红色；N线的绝缘颜色为淡蓝色；PE线的绝缘颜色为绿／黄双色。任何情况下上述颜色标记严禁混用和互相代用。4施工用电现场照明布置触电火灾632（1）照明开关箱内必须装设隔离开关、短路与过载保护0.92642电器和漏电保护器，照明灯具的金属外壳必须与PE线相连接，照明设备拆除后，不得留有可能带电的部分。（2）施工作业区采用集中广式照明，严禁使用碘钨灯。室外220V灯具距地面不得低于3m，室内220V灯具距地面不得低于2．5m，并不得任意挪动。普通灯具与易燃物距离不得小于300mm；聚光灯等高热灯具与易燃物距离不宜小于500mm，且不得直接照射易燃物。（3）高温、有导电灰尘、比较潮湿环境或灯具离地面高度低于2．5m等场所的照明，电源电压不应大于36V；潮湿环境和易触及带电体场所的照明，电源电压不得大于24V；特别潮湿场所、导电良好的地面、锅炉或金属容器内的照明，电源电压不得大于12V。在坑井、沟道、沉箱内及独立高层构筑物上，应备有独立的照明电源。（4）电源线路不得接近热源或直接绑挂在金属构件上；在竹木脚手架上架设时应设绝缘子；在金属脚手架上架设时应设木横担。工棚内的照明线应固定...
