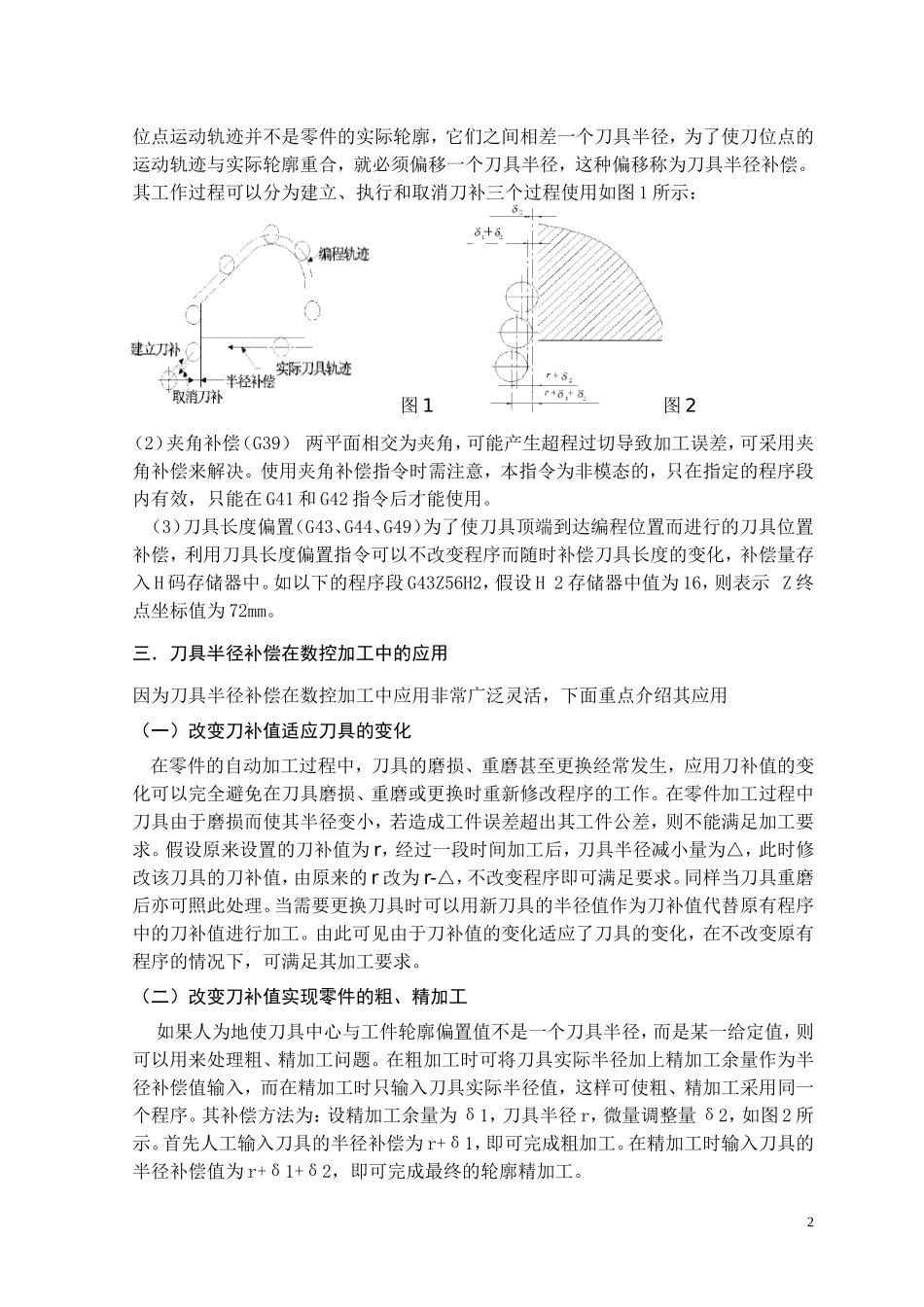

中央广播电视大学开放教育毕业论文论文题目:刀具补偿在数控加工中的应用分校(工作站):电子局长岭班级:DG0911专业:数控技术学号:0961001466219姓名:丁鑫2012年4月6日刀具补偿在数控加工中的应用摘要:阐述了数控加工具有加工精度高、效率高、质量稳定等特点,合理掌握刀具补偿方法,灵活应用刀具半径补偿功能,合理设置刀具半径补偿值,是保证其精度高、质量稳定的重要因素。关键词:刀具补偿;编程;方法;数控加工一、刀具补偿的提出在全功能数控机床中,数控系统具有刀具补偿功能,这就给实际加工提供了方便。编程时可按工件轮廓尺寸进行编制,建立、执行刀补后,数控系统自动计算,刀位点自动调整到刀具运动轨迹上。在数控加工中,刀具半径补偿的使用尤其广泛,对于简化编程和加工起到了很大的作用。用立铣刀在数控机床上加工工件轮廓时,因为铣刀有一定的半径可以清楚看出刀具中心运动轨迹与工件轮廓不重合,这是因为工件轮廓是立铣刀运动包络形成的,如不考虑刀具半径,直接按照工件轮廓编程是比较方便的,而加工出的零件尺寸比图样要求小了一圈或大了一圈,为此必须使刀具沿工件轮廓的法向偏移一个刀具半径,这就是刀具半径补偿指令。应用刀具半径补偿功能时,只需按工件轮廓轨迹进行编程,然后将刀具半径值输入数控系统中,执行程序时,系统会自动计算刀具中心轨迹进行刀具半径补偿,从而加工出符合要求的工件形状,当刀具半径发生变化时也无需更改加工程序,使编程大大简化。实践证明灵活应用刀具半径补偿功能,合理设置刀具半径补偿值,在数控加工中有着重要的意义。二、全功能数控机床系统中刀具补偿(一)数控车床刀具补偿数控车床刀补功能包括刀具位置补偿和刀具圆弧半径补偿两方面(1)刀具位置补偿刀具磨损或重新安装刀具引起的刀具位置变化,建立、执行刀具位置补偿后,其加工程序不需要重新编制。办法是测出每把刀具的位置并输入到指定的存储器内,程序执行刀具补偿指令后,刀具的实际位置就代替了原来位置。(2)刀具圆弧半径补偿编制数控车床加工程序时,车刀刀尖被看作是一个点,但实际上为了提高刀具的使用寿命和降低工件表面粗糙度,车刀刀尖被磨成半径不大的圆弧(刀尖圆弧),这必将产生加工工件的形状误差。另一方面,刀尖圆弧所处位置,车刀的形状对工件加工也将产生影响,而这些可采用刀具圆弧半径补偿来解决。(3)刀补参数每一个刀具补偿号对应刀具位置补偿(X和Z值)和刀具圆弧半径补偿(R和T值)共4个参数,在加工之前输入到对应的存储器。在自动执行过程中,数控系统按该存储器中的数值,自动修正刀具的位置误差和自动进行刀尖圆弧半径补偿。(二)加工中心、数控铣床刀具补偿加工中心、数控铣床中刀补功能包括刀具半径、刀具夹角和刀具长度补偿三个方面(1)刀具半径补偿(G41、G42、G40)编程的时候是看成一个点的运动来编运动轨迹的,而实际上刀具总有一定的刀具半径或刀尖的圆弧半径,所以在零件轮廓加工过程中刀1位点运动轨迹并不是零件的实际轮廓,它们之间相差一个刀具半径,为了使刀位点的运动轨迹与实际轮廓重合,就必须偏移一个刀具半径,这种偏移称为刀具半径补偿。其工作过程可以分为建立、执行和取消刀补三个过程使用如图1所示:图1图2(2)夹角补偿(G39)两平面相交为夹角,可能产生超程过切导致加工误差,可采用夹角补偿来解决。使用夹角补偿指令时需注意,本指令为非模态的,只在指定的程序段内有效,只能在G41和G42指令后才能使用。(3)刀具长度偏置(G43、G44、G49)为了使刀具顶端到达编程位置而进行的刀具位置补偿,利用刀具长度偏置指令可以不改变程序而随时补偿刀具长度的变化,补偿量存入H码存储器中。如以下的程序段G43Z56H2,假设H2存储器中值为16,则表示Z终点坐标值为72mm。三.刀具半径补偿在数控加工中的应用因为刀具半径补偿在数控加工中应用非常广泛灵活,下面重点介绍其应用(一)改变刀补值适应刀具的变化在零件的自动加工过程中,刀具的磨损、重磨甚至更换经常发生,应用刀补值的变化可以完全避免在刀具磨损、重磨或更换时重新修改程序的工作。在零件加工过程中刀具由于磨损而使其半径变小,若造成工件...
