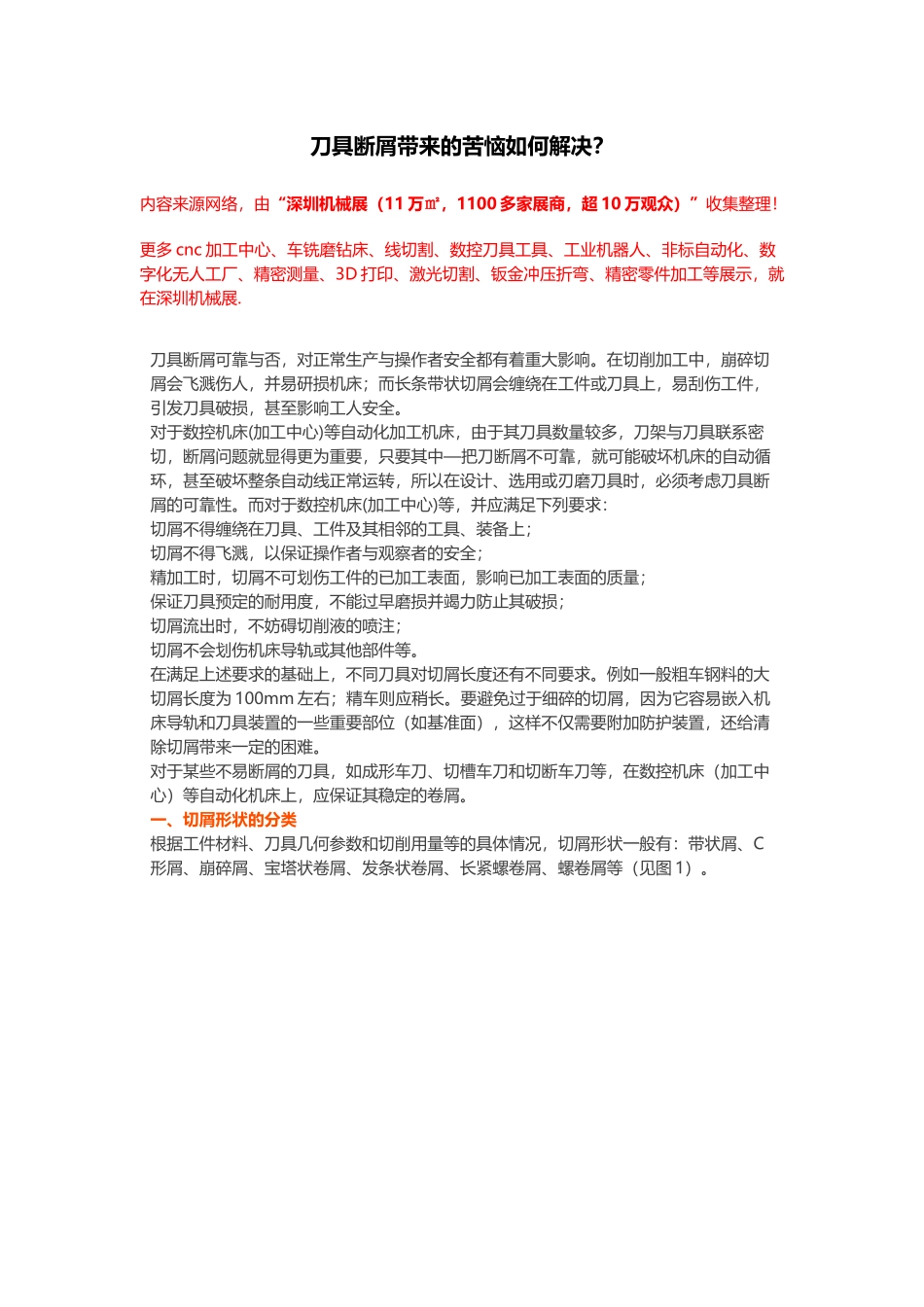

刀具断屑带来的苦恼如何解决？【干货】VIP免费

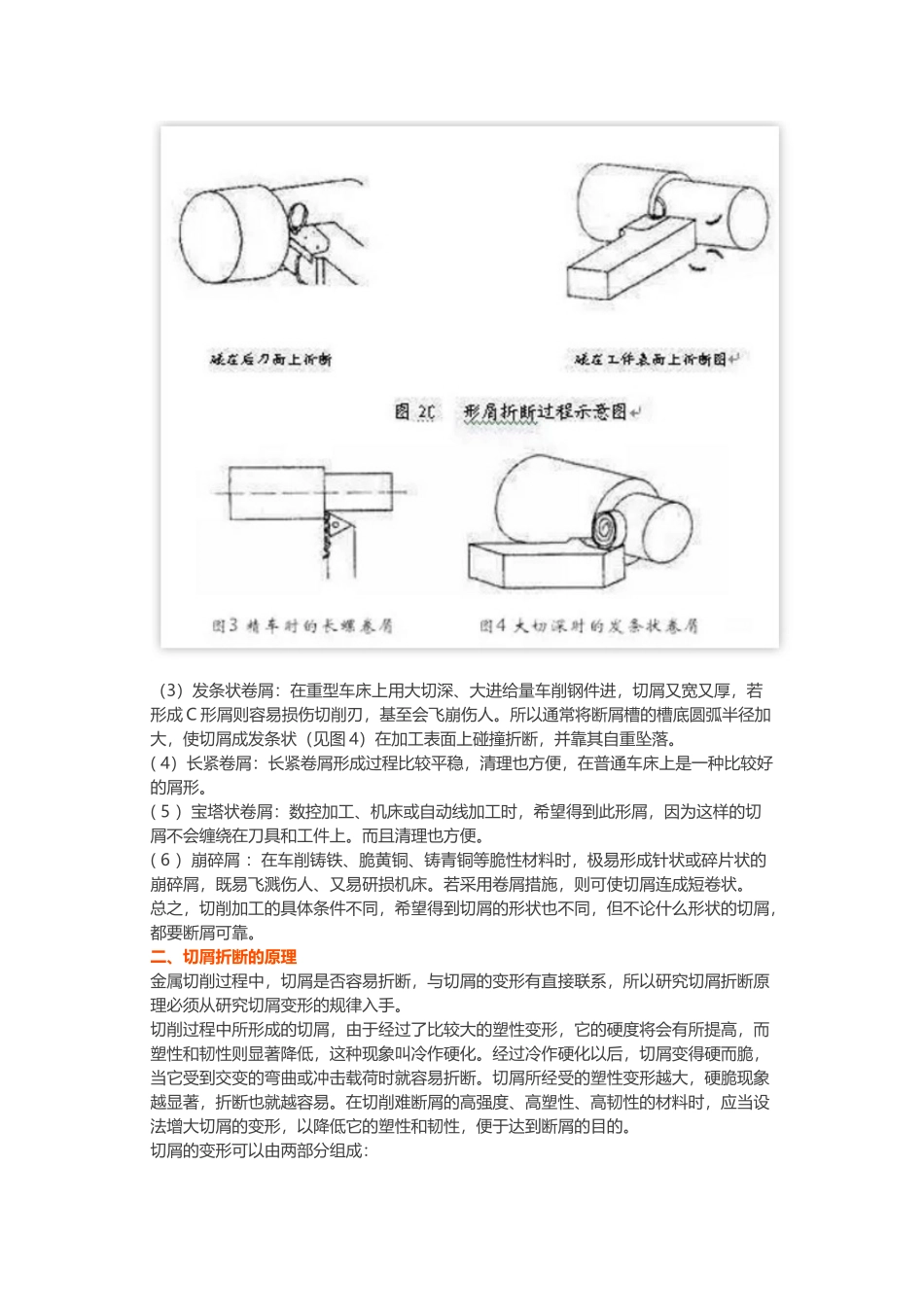

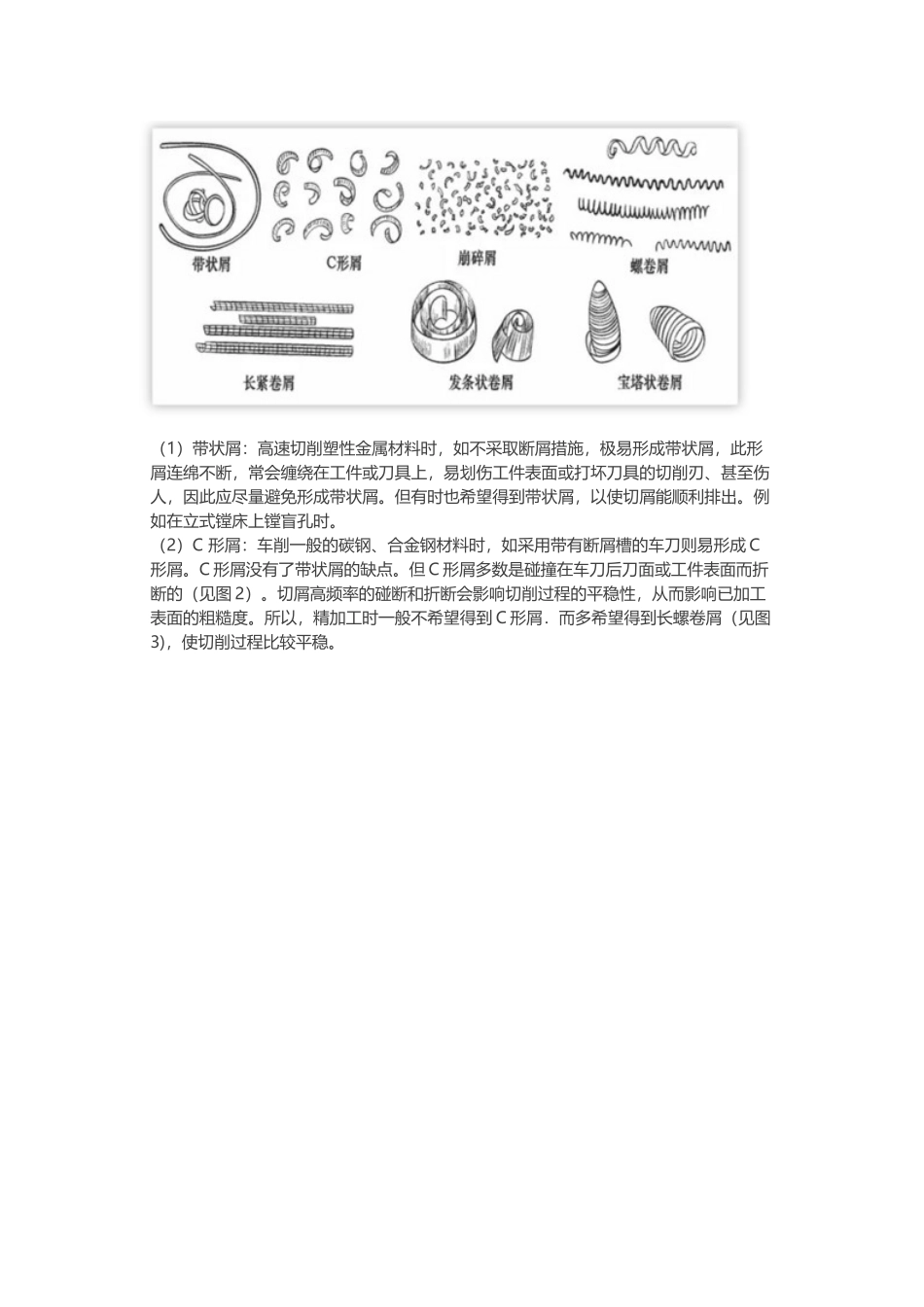

刀具断屑带来的苦恼如何解决？内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.刀具断屑可靠与否，对正常生产与操作者安全都有着重大影响。在切削加工中，崩碎切屑会飞溅伤人，并易研损机床；而长条带状切屑会缠绕在工件或刀具上，易刮伤工件，引发刀具破损，甚至影响工人安全。对于数控机床(加工中心)等自动化加工机床，由于其刀具数量较多，刀架与刀具联系密切，断屑问题就显得更为重要，只要其中—把刀断屑不可靠，就可能破坏机床的自动循环，甚至破坏整条自动线正常运转，所以在设计、选用或刃磨刀具时，必须考虑刀具断屑的可靠性。而对于数控机床(加工中心)等，并应满足下列要求：切屑不得缠绕在刀具、工件及其相邻的工具、装备上；切屑不得飞溅，以保证操作者与观察者的安全；精加工时，切屑不可划伤工件的已加工表面，影响已加工表面的质量；保证刀具预定的耐用度，不能过早磨损并竭力防止其破损；切屑流出时，不妨碍切削液的喷注；切屑不会划伤机床导轨或其他部件等。在满足上述要求的基础上，不同刀具对切屑长度还有不同要求。例如一般粗车钢料的大切屑长度为100mm左右；精车则应稍长。要避免过于细碎的切屑，因为它容易嵌入机床导轨和刀具装置的一些重要部位（如基准面），这样不仅需要附加防护装置，还给清除切屑带来一定的困难。对于某些不易断屑的刀具，如成形车刀、切槽车刀和切断车刀等，在数控机床（加工中心）等自动化机床上，应保证其稳定的卷屑。一、切屑形状的分类根据工件材料、刀具几何参数和切削用量等的具体情况，切屑形状一般有：带状屑、C形屑、崩碎屑、宝塔状卷屑、发条状卷屑、长紧螺卷屑、螺卷屑等（见图1）。（1）带状屑：高速切削塑性金属材料时，如不采取断屑措施，极易形成带状屑，此形屑连绵不断，常会缠绕在工件或刀具上，易划伤工件表面或打坏刀具的切削刃、甚至伤人，因此应尽量避免形成带状屑。但有时也希望得到带状屑，以使切屑能顺利排出。例如在立式镗床上镗盲孔时。（2）C形屑：车削一般的碳钢、合金钢材料时，如采用带有断屑槽的车刀则易形成C形屑。C形屑没有了带状屑的缺点。但C形屑多数是碰撞在车刀后刀面或工件表面而折断的（见图2）。切屑高频率的碰断和折断会影响切削过程的平稳性，从而影响已加工表面的粗糙度。所以，精加工时一般不希望得到C形屑．而多希望得到长螺卷屑（见图3)，使切削过程比较平稳。（3）发条状卷屑：在重型车床上用大切深、大进给量车削钢件进，切屑又宽又厚，若形成C形屑则容易损伤切削刃，基至会飞崩伤人。所以通常将断屑槽的槽底圆弧半径加大，使切屑成发条状（见图4）在加工表面上碰撞折断，并靠其自重坠落。(4）长紧卷屑：长紧卷屑形成过程比较平稳，清理也方便，在普通车床上是一种比较好的屑形。(5）宝塔状卷屑：数控加工、机床或自动线加工时，希望得到此形屑，因为这样的切屑不会缠绕在刀具和工件上。而且清理也方便。(6）崩碎屑：在车削铸铁、脆黄铜、铸青铜等脆性材料时，极易形成针状或碎片状的崩碎屑，既易飞溅伤人、又易研损机床。若采用卷屑措施，则可使切屑连成短卷状。总之，切削加工的具体条件不同，希望得到切屑的形状也不同，但不论什么形状的切屑，都要断屑可靠。二、切屑折断的原理金属切削过程中，切屑是否容易折断，与切屑的变形有直接联系，所以研究切屑折断原理必须从研究切屑变形的规律入手。切削过程中所形成的切屑，由于经过了比较大的塑性变形，它的硬度将会有所提高，而塑性和韧性则显著降低，这种现象叫冷作硬化。经过冷作硬化以后，切屑变得硬而脆，当它受到交变的弯曲或冲击载荷时就容易折断。切屑所经受的塑性变形越大，硬脆现象越显著，折断也就越容易。在切削难断屑的高强度、高塑性、高韧性的材料时，应当设法增大切屑的变形，以降低它的塑性和韧性，便于达到断屑的目的。切屑的变形可以由两部分组成：第一部分是切削过程中所形成的，我们称之为基本变形...
