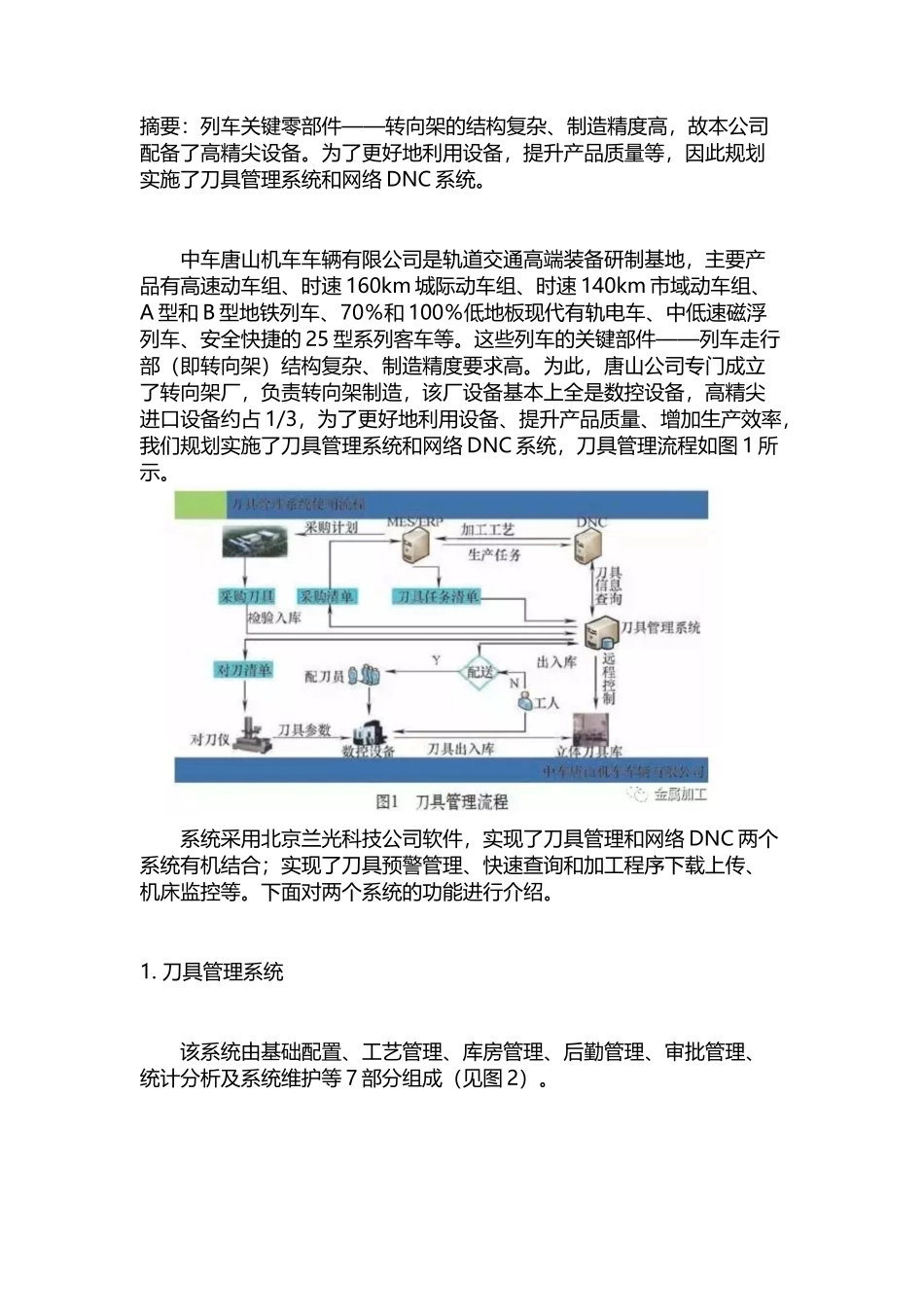

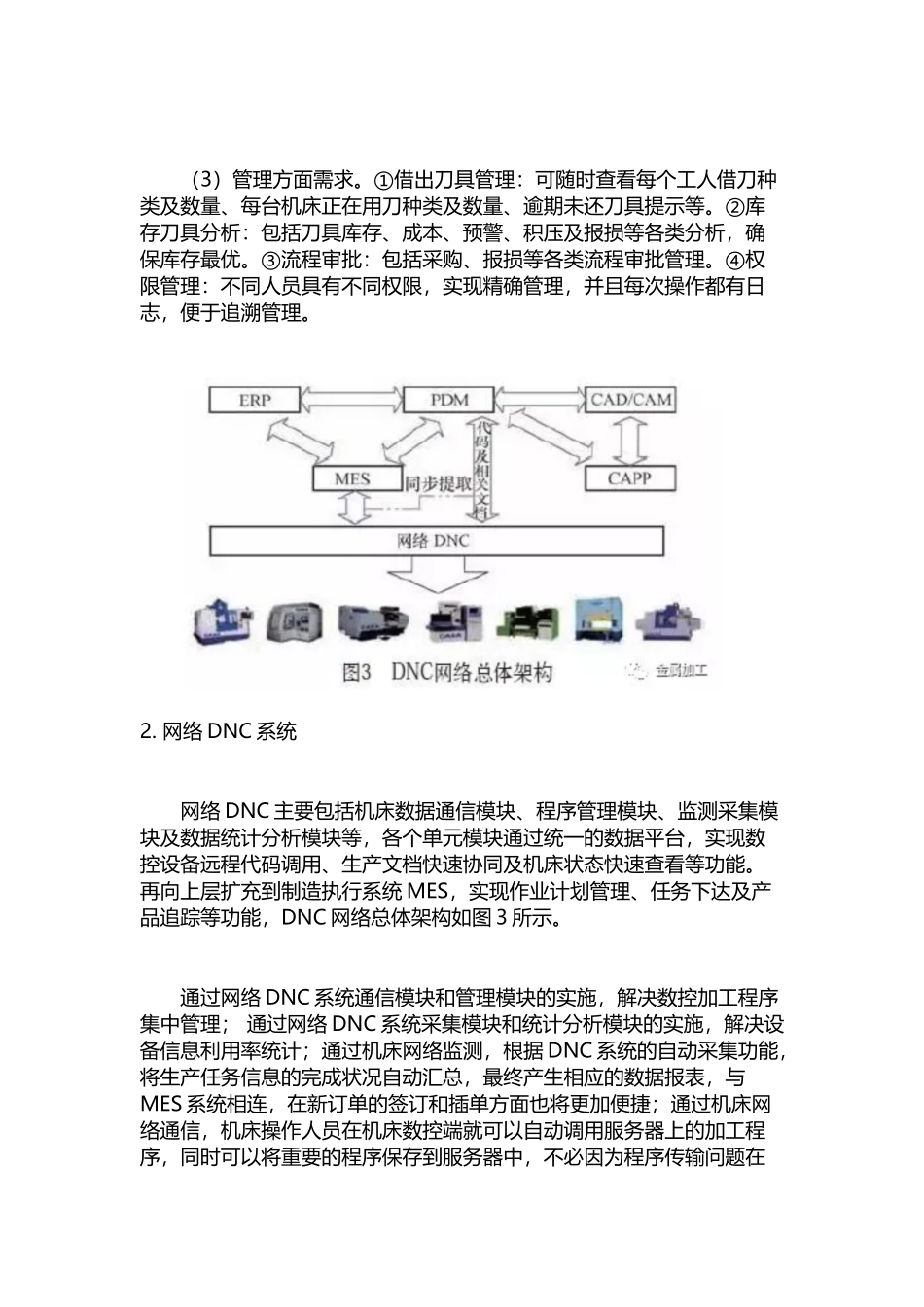

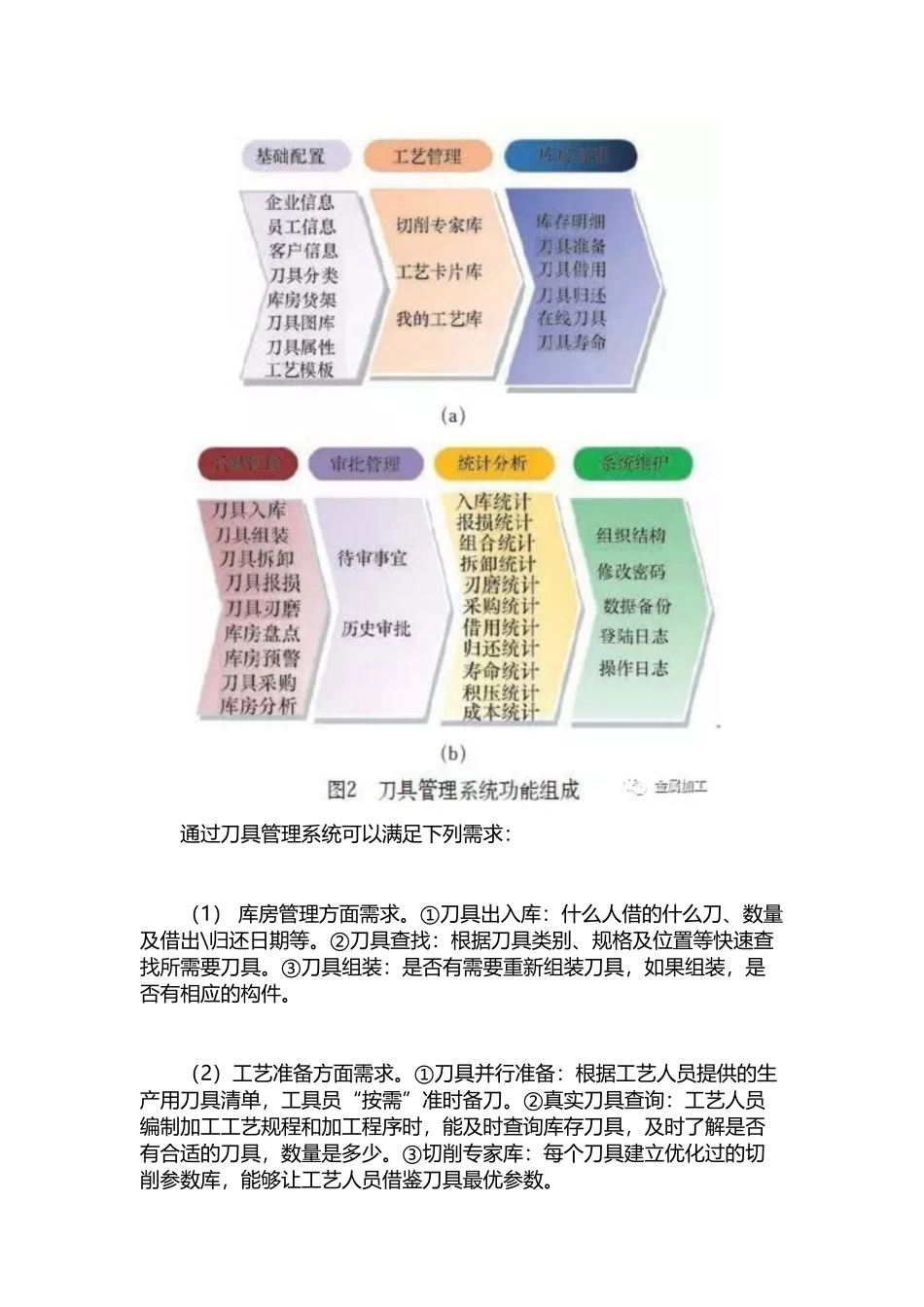

摘要：列车关键零部件——转向架的结构复杂、制造精度高，故本公司配备了高精尖设备。为了更好地利用设备，提升产品质量等，因此规划实施了刀具管理系统和网络DNC系统。中车唐山机车车辆有限公司是轨道交通高端装备研制基地，主要产品有高速动车组、时速160km城际动车组、时速140km市域动车组、A型和B型地铁列车、70％和100％低地板现代有轨电车、中低速磁浮列车、安全快捷的25型系列客车等。这些列车的关键部件——列车走行部（即转向架）结构复杂、制造精度要求高。为此，唐山公司专门成立了转向架厂，负责转向架制造，该厂设备基本上全是数控设备，高精尖进口设备约占1/3，为了更好地利用设备、提升产品质量、增加生产效率，我们规划实施了刀具管理系统和网络DNC系统，刀具管理流程如图1所示。系统采用北京兰光科技公司软件，实现了刀具管理和网络DNC两个系统有机结合；实现了刀具预警管理、快速查询和加工程序下载上传、机床监控等。下面对两个系统的功能进行介绍。1.刀具管理系统该系统由基础配置、工艺管理、库房管理、后勤管理、审批管理、统计分析及系统维护等7部分组成（见图2）。通过刀具管理系统可以满足下列需求：（1）库房管理方面需求。①刀具出入库：什么人借的什么刀、数量及借出\归还日期等。②刀具查找：根据刀具类别、规格及位置等快速查找所需要刀具。③刀具组装：是否有需要重新组装刀具，如果组装，是否有相应的构件。（2）工艺准备方面需求。①刀具并行准备：根据工艺人员提供的生产用刀具清单，工具员“按需”准时备刀。②真实刀具查询：工艺人员编制加工工艺规程和加工程序时，能及时查询库存刀具，及时了解是否有合适的刀具，数量是多少。③切削专家库：每个刀具建立优化过的切削参数库，能够让工艺人员借鉴刀具最优参数。（3）管理方面需求。①借出刀具管理：可随时查看每个工人借刀种类及数量、每台机床正在用刀种类及数量、逾期未还刀具提示等。②库存刀具分析：包括刀具库存、成本、预警、积压及报损等各类分析，确保库存最优。③流程审批：包括采购、报损等各类流程审批管理。④权限管理：不同人员具有不同权限，实现精确管理，并且每次操作都有日志，便于追溯管理。2.网络DNC系统网络DNC主要包括机床数据通信模块、程序管理模块、监测采集模块及数据统计分析模块等，各个单元模块通过统一的数据平台，实现数控设备远程代码调用、生产文档快速协同及机床状态快速查看等功能。再向上层扩充到制造执行系统MES，实现作业计划管理、任务下达及产品追踪等功能，DNC网络总体架构如图3所示。通过网络DNC系统通信模块和管理模块的实施，解决数控加工程序集中管理；通过网络DNC系统采集模块和统计分析模块的实施，解决设备信息利用率统计；通过机床网络监测，根据DNC系统的自动采集功能，将生产任务信息的完成状况自动汇总，最终产生相应的数据报表，与MES系统相连，在新订单的签订和插单方面也将更加便捷；通过机床网络通信，机床操作人员在机床数控端就可以自动调用服务器上的加工程序，同时可以将重要的程序保存到服务器中，不必因为程序传输问题在机床和计算机间来回奔波，可节省大量的操作时间。机床只是作为一个终端，用于加工作业，每台数控设备均可以按要求调用所需的加工程序，即“按需分配”。所有设备联网（包括网络布线）、远程通信、集中管理与控制，实现数控机床的完全网络化管理；建立数控程序库，实现对数控程序的统一管理，DNC系统根据生产订单选择下载相应的数控程序到数控设备上；DNC系统实时采集生产现场的生产进度数据、设备运行状态数据等，将车间的运行状态展示在系统中。通过对数控机床联网、监控，实现NC程序的远程通信与科学管理和数据采集，从根本上对车间的信息化管理水平带来了质的变化。实现工厂的网络化管理，构建基于以太网的DNC网络，彻底改变以前数控机床的单机通信方式，全面实现机床的集中管理与控制。程序管理更科学、规范、高效。提高NC程序的规范化管理水平，让编程员、操作员轻松地处理工作，完全符合企业ISO9000认证及管理的需求。产品状况实时性强、透明程度高，生产计划更科学、准确。通过机床监控系统，可实时...
