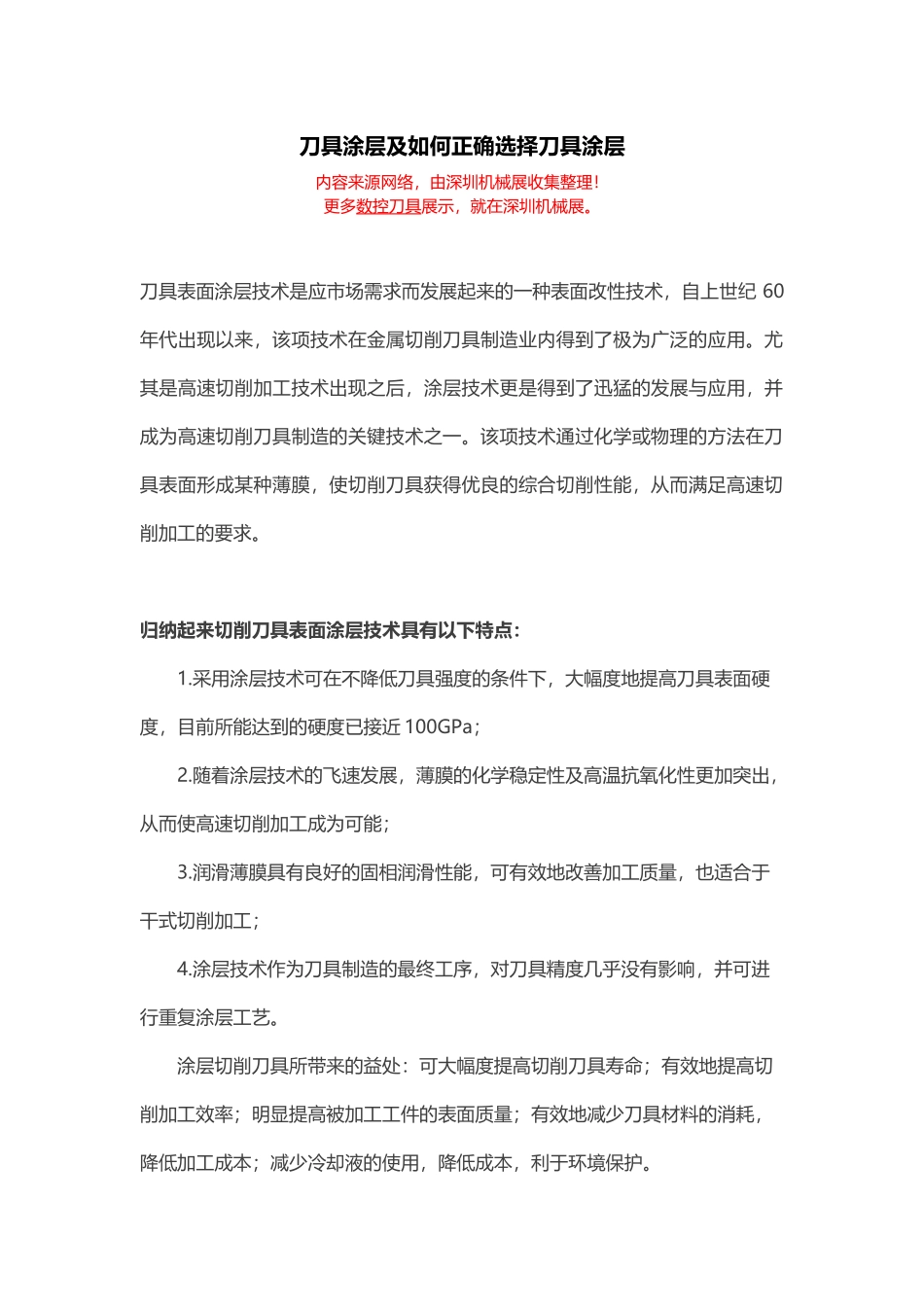

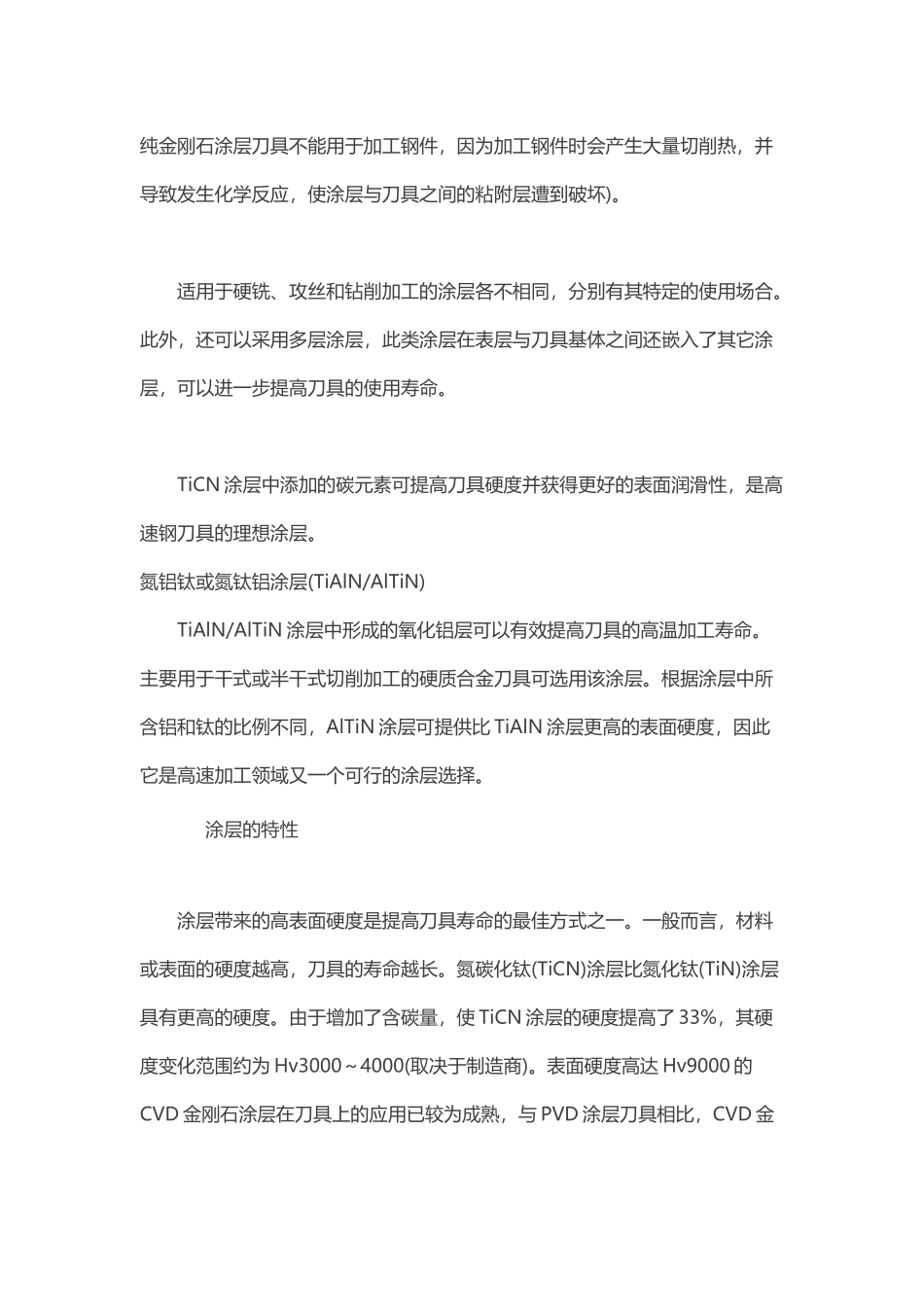

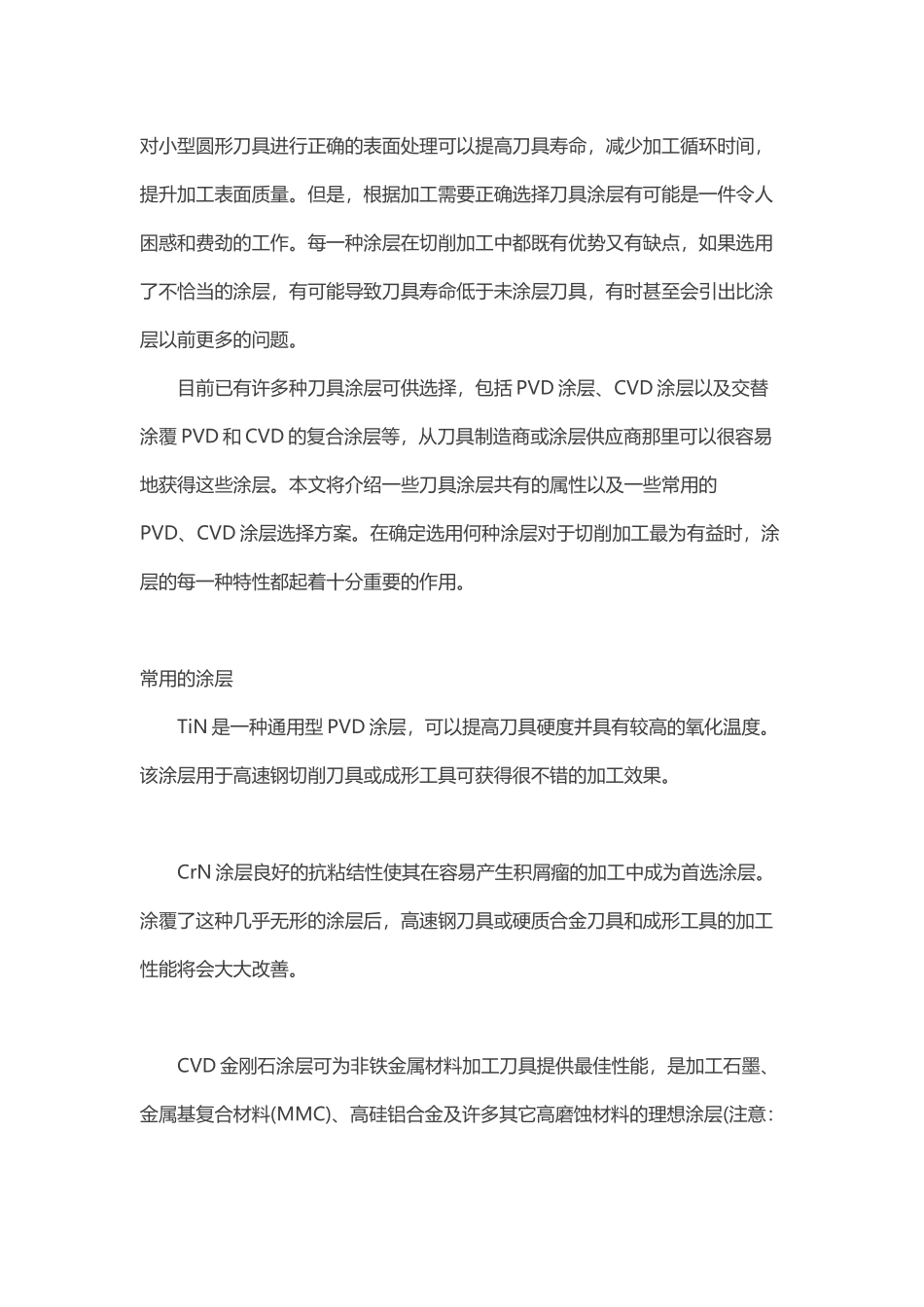

刀具涂层及如何正确选择刀具涂层内容来源网络，由深圳机械展收集整理！更多数控刀具展示，就在深圳机械展。刀具表面涂层技术是应市场需求而发展起来的一种表面改性技术，自上世纪60年代出现以来，该项技术在金属切削刀具制造业内得到了极为广泛的应用。尤其是高速切削加工技术出现之后，涂层技术更是得到了迅猛的发展与应用，并成为高速切削刀具制造的关键技术之一。该项技术通过化学或物理的方法在刀具表面形成某种薄膜，使切削刀具获得优良的综合切削性能，从而满足高速切削加工的要求。归纳起来切削刀具表面涂层技术具有以下特点：1.采用涂层技术可在不降低刀具强度的条件下，大幅度地提高刀具表面硬度，目前所能达到的硬度已接近100GPa；2.随着涂层技术的飞速发展，薄膜的化学稳定性及高温抗氧化性更加突出，从而使高速切削加工成为可能；3.润滑薄膜具有良好的固相润滑性能，可有效地改善加工质量，也适合于干式切削加工；4.涂层技术作为刀具制造的最终工序，对刀具精度几乎没有影响，并可进行重复涂层工艺。涂层切削刀具所带来的益处：可大幅度提高切削刀具寿命；有效地提高切削加工效率；明显提高被加工工件的表面质量；有效地减少刀具材料的消耗，降低加工成本；减少冷却液的使用，降低成本，利于环境保护。对小型圆形刀具进行正确的表面处理可以提高刀具寿命，减少加工循环时间，提升加工表面质量。但是，根据加工需要正确选择刀具涂层有可能是一件令人困惑和费劲的工作。每一种涂层在切削加工中都既有优势又有缺点，如果选用了不恰当的涂层，有可能导致刀具寿命低于未涂层刀具，有时甚至会引出比涂层以前更多的问题。目前已有许多种刀具涂层可供选择，包括PVD涂层、CVD涂层以及交替涂覆PVD和CVD的复合涂层等，从刀具制造商或涂层供应商那里可以很容易地获得这些涂层。本文将介绍一些刀具涂层共有的属性以及一些常用的PVD、CVD涂层选择方案。在确定选用何种涂层对于切削加工最为有益时，涂层的每一种特性都起着十分重要的作用。常用的涂层氮化钛涂层(TiN)TiN是一种通用型PVD涂层，可以提高刀具硬度并具有较高的氧化温度。该涂层用于高速钢切削刀具或成形工具可获得很不错的加工效果。氮化铬涂层(CrN)CrN涂层良好的抗粘结性使其在容易产生积屑瘤的加工中成为首选涂层。涂覆了这种几乎无形的涂层后，高速钢刀具或硬质合金刀具和成形工具的加工性能将会大大改善。金刚石涂层(Diamond)CVD金刚石涂层可为非铁金属材料加工刀具提供最佳性能，是加工石墨、金属基复合材料(MMC)、高硅铝合金及许多其它高磨蚀材料的理想涂层(注意：纯金刚石涂层刀具不能用于加工钢件，因为加工钢件时会产生大量切削热，并导致发生化学反应，使涂层与刀具之间的粘附层遭到破坏)。涂层设备适用于硬铣、攻丝和钻削加工的涂层各不相同，分别有其特定的使用场合。此外，还可以采用多层涂层，此类涂层在表层与刀具基体之间还嵌入了其它涂层，可以进一步提高刀具的使用寿命。氮碳化钛涂层(TiCN)TiCN涂层中添加的碳元素可提高刀具硬度并获得更好的表面润滑性，是高速钢刀具的理想涂层。氮铝钛或氮钛铝涂层(TiAlN/AlTiN)TiAlN/AlTiN涂层中形成的氧化铝层可以有效提高刀具的高温加工寿命。主要用于干式或半干式切削加工的硬质合金刀具可选用该涂层。根据涂层中所含铝和钛的比例不同，AlTiN涂层可提供比TiAlN涂层更高的表面硬度，因此它是高速加工领域又一个可行的涂层选择。涂层的特性硬度涂层带来的高表面硬度是提高刀具寿命的最佳方式之一。一般而言，材料或表面的硬度越高，刀具的寿命越长。氮碳化钛(TiCN)涂层比氮化钛(TiN)涂层具有更高的硬度。由于增加了含碳量，使TiCN涂层的硬度提高了33%，其硬度变化范围约为Hv3000～4000(取决于制造商)。表面硬度高达Hv9000的CVD金刚石涂层在刀具上的应用已较为成熟，与PVD涂层刀具相比，CVD金刚石涂层刀具的寿命提高了10～20倍。金刚石涂层的高硬度和切削速度可比未涂层刀具提高2～3倍的能力使其成为非铁族材料切削加工的不错选择。氧化温度氧化温度是指涂层开始分解时的温度值。氧化温度值越高，对在高温条件下的切削加工越有利。虽然TiAlN涂层的常温硬度也许低于Ti...
