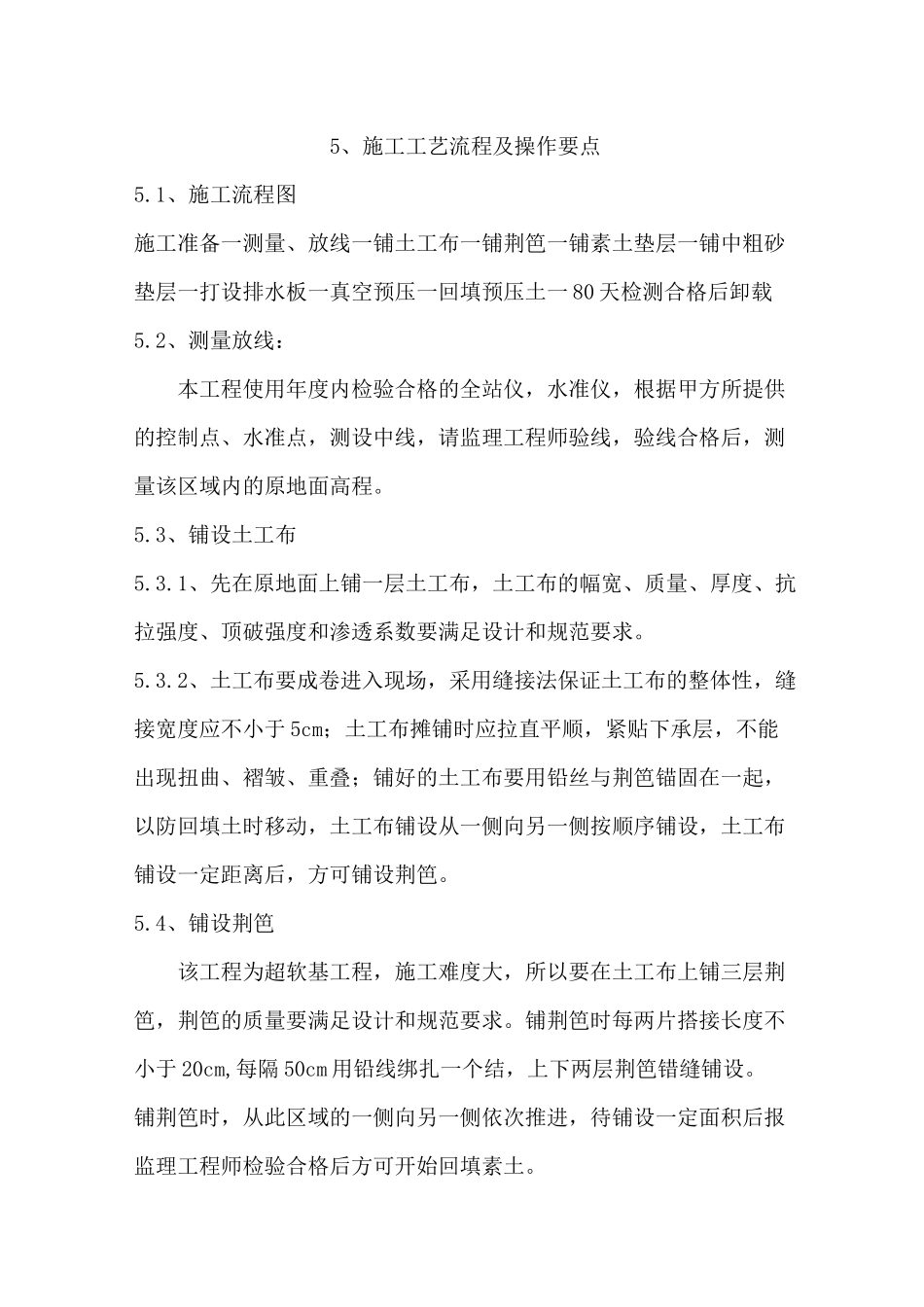

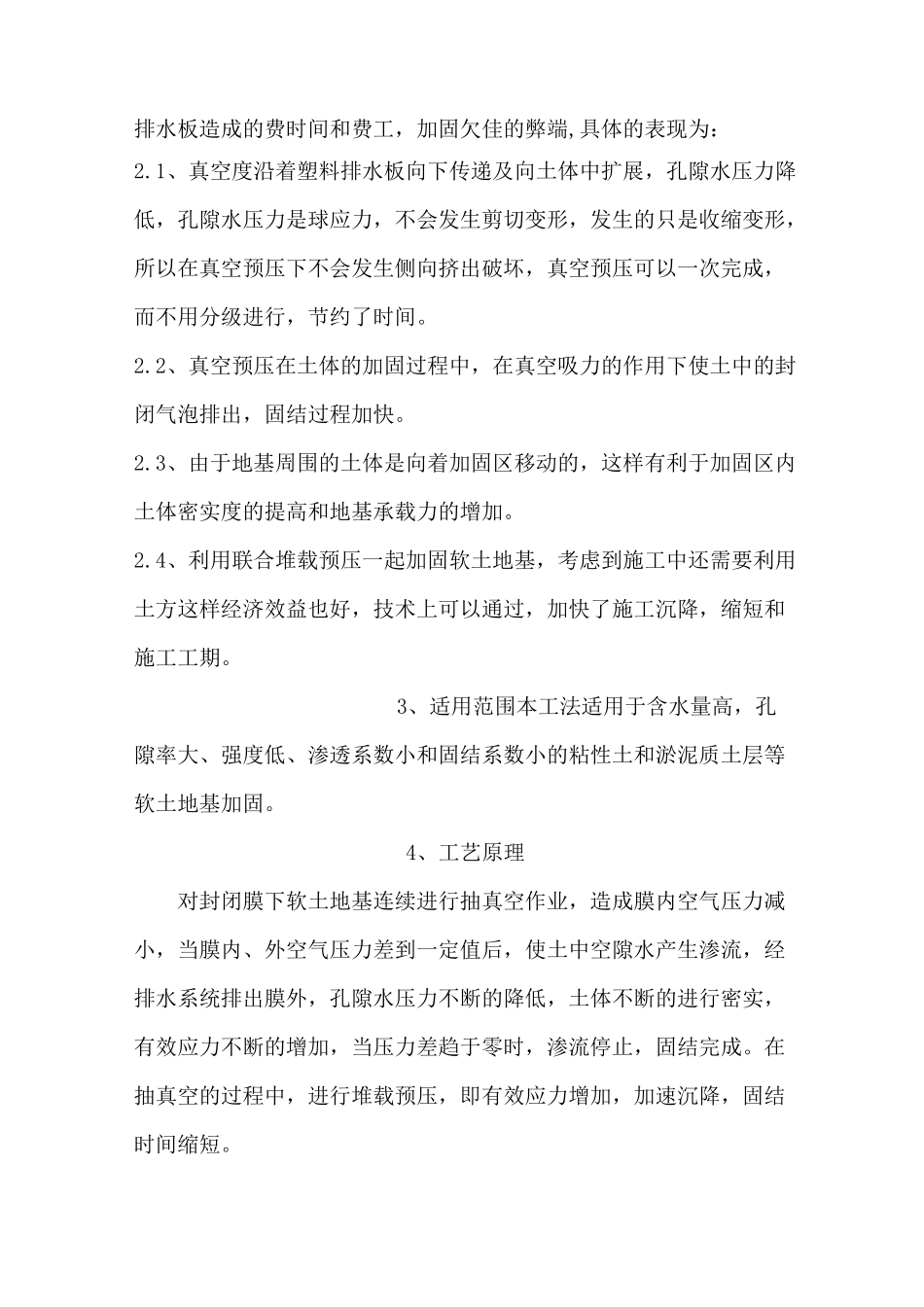

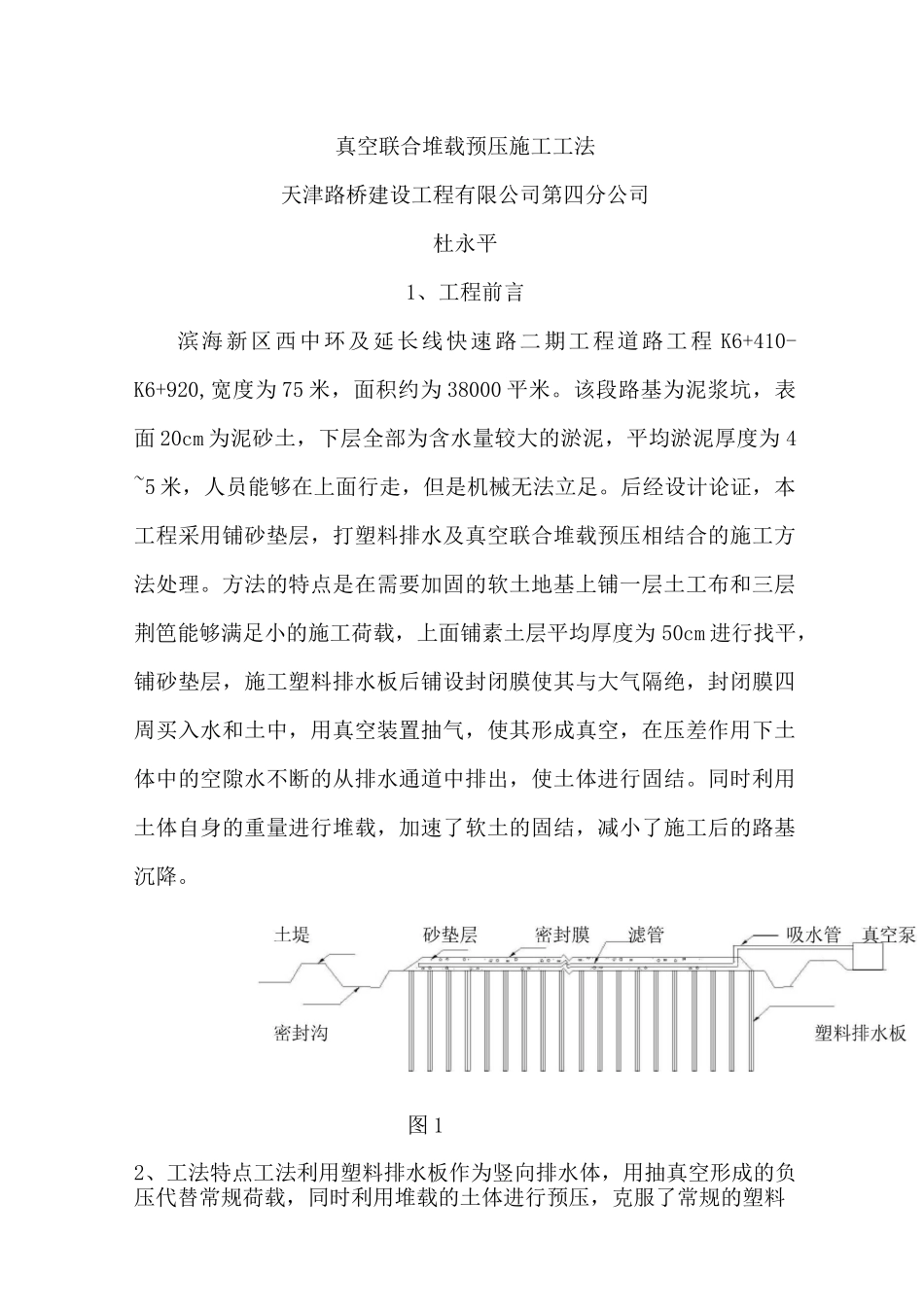

真空联合堆载预压施工工法天津路桥建设工程有限公司第四分公司杜永平1、工程前言滨海新区西中环及延长线快速路二期工程道路工程 K6+410-K6+920,宽度为 75 米，面积约为 38000 平米。该段路基为泥浆坑，表面 20cm 为泥砂土，下层全部为含水量较大的淤泥，平均淤泥厚度为 4~5 米，人员能够在上面行走，但是机械无法立足。后经设计论证，本工程采用铺砂垫层，打塑料排水及真空联合堆载预压相结合的施工方法处理。方法的特点是在需要加固的软土地基上铺一层土工布和三层荆笆能够满足小的施工荷载，上面铺素土层平均厚度为 50cm 进行找平，铺砂垫层，施工塑料排水板后铺设封闭膜使其与大气隔绝，封闭膜四周买入水和土中，用真空装置抽气，使其形成真空，在压差作用下土体中的空隙水不断的从排水通道中排出，使土体进行固结。同时利用土体自身的重量进行堆载，加速了软土的固结，减小了施工后的路基沉降。图 12、工法特点工法利用塑料排水板作为竖向排水体，用抽真空形成的负压代替常规荷载，同时利用堆载的土体进行预压，克服了常规的塑料排水板造成的费时间和费工，加固欠佳的弊端,具体的表现为：2.1、真空度沿着塑料排水板向下传递及向土体中扩展，孔隙水压力降低，孔隙水压力是球应力，不会发生剪切变形，发生的只是收缩变形，所以在真空预压下不会发生侧向挤出破坏，真空预压可以一次完成，而不用分级进行，节约了时间。2.2、真空预压在土体的加固过程中，在真空吸力的作用下使土中的封闭气泡排出，固结过程加快。2.3、由于地基周围的土体是向着加固区移动的，这样有利于加固区内土体密实度的提高和地基承载力的增加。2.4、利用联合堆载预压一起加固软土地基，考虑到施工中还需要利用土方这样经济效益也好，技术上可以通过，加快了施工沉降，缩短和施工工期。3、适用范围本工法适用于含水量高，孔隙率大、强度低、渗透系数小和固结系数小的粘性土和淤泥质土层等软土地基加固。4、工艺原理对封闭膜下软土地基连续进行抽真空作业，造成膜内空气压力减小，当膜内、外空气压力差到一定值后，使土中空隙水产生渗流，经排水系统排出膜外，孔隙水压力不断的降低，土体不断的进行密实，有效应力不断的增加，当压力差趋于零时，渗流停止，固结完成。在抽真空的过程中，进行堆载预压，即有效应力增加，加速沉降，固结时间缩短。5、施工工艺流程及操作要点5.1、施工流程图施工准备一测量、放线一铺土工布一铺荆笆一铺素土垫层一铺中粗砂垫层一打设...
