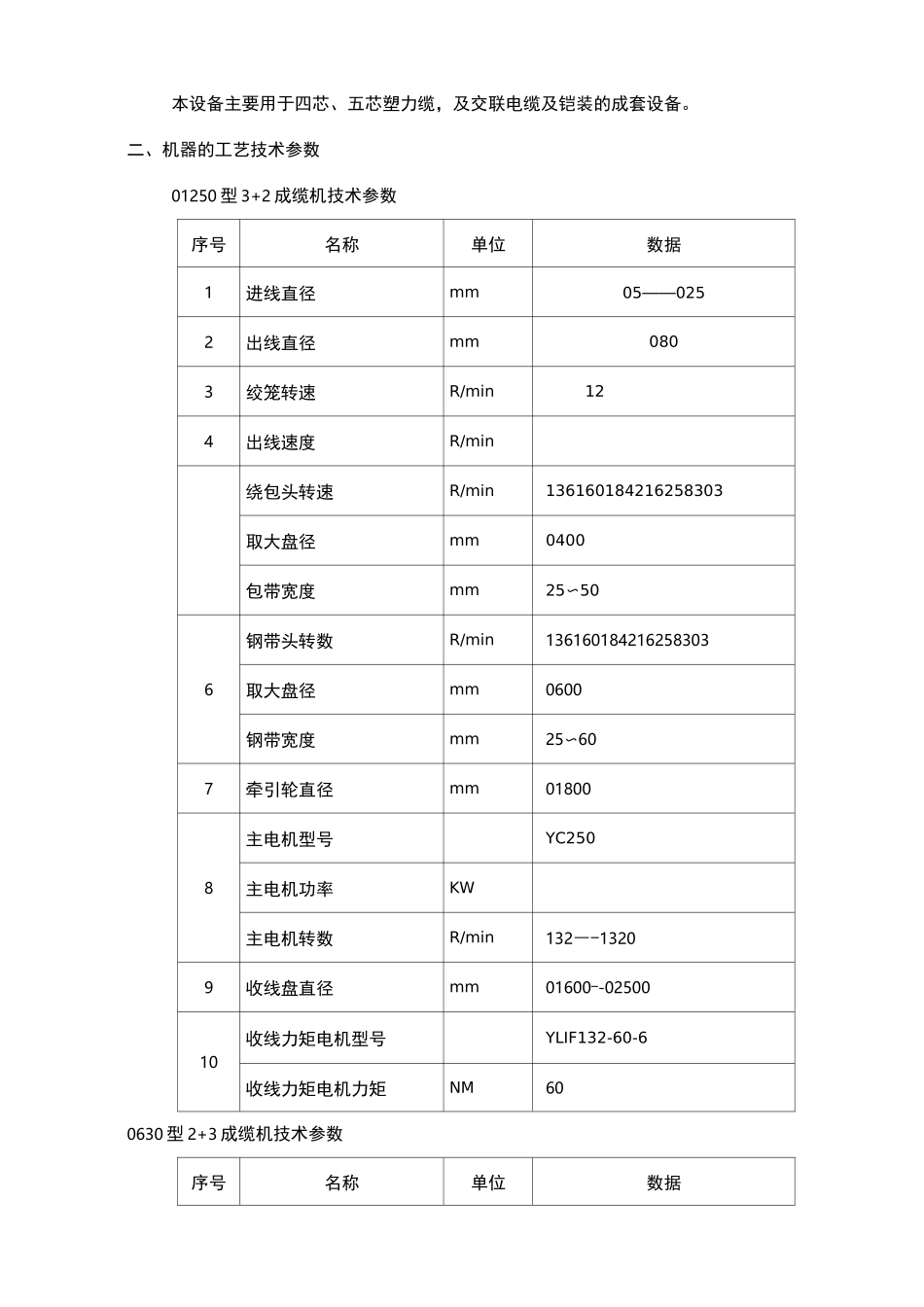

山东科虹线缆科技股份有限公司作业指设备名称：0630、01250 成缆机受控装态：受控号：修订状态：A编制：审核：批准：发布日期：2013 年 12 月 18 日实施日期：2013 年 12 月 20 日一、机器的用途二、机器的工艺技术参数三、机器的结构及简要说明三、操作规程五、质量要求六、验收规则及目测检查七、技术与安全附：0630、01250 成缆工艺过程卡0630、01250 成缆节距表、机器的用途本设备主要用于四芯、五芯塑力缆，及交联电缆及铠装的成套设备。二、机器的工艺技术参数01250 型 3+2 成缆机技术参数序号名称单位数据1进线直径mm05——0252出线直径mm0803绞笼转速R/min124出线速度R/min绕包头转速R/min136160184216258303取大盘径mm0400包带宽度mm25〜506钢带头转数R/min136160184216258303取大盘径mm0600钢带宽度mm25〜607牵引轮直径mm018008主电机型号YC250主电机功率KW主电机转数R/min132―-13209收线盘直径mm01600―-0250010收线力矩电机型号YLIF132-60-6收线力矩电机力矩NM600630 型 2+3 成缆机技术参数序号名称单位数据1成缆截面mm120〜102牵引速度mm8〜38 米3绞笼转速R/min额定 35〜136 转4放线盘数2+3=5 盘5放线盘规格mm06306绕包头转速R/min112〜2507绕包头盘数mm3 盘 X1（台）8绕包头盘径mm06009绕包头带宽mm25〜10010最大收线盘径mm0160011牵引轮直径mm0160012主电动机功率11KV三、机器结构说明：1、1250 型 3+2 成缆机（1）传动装置由一台调速电机做主动力，经 1：3：167 倍双出轴齿轮减速箱减速，一传至转角箱及主机齿轮箱带动主机转动，另一端通过完向节传至绕包头、钢带头、27 级牵引变速箱。传动轴转速为 min。收排线架单独传动。（2）绞笼由空心主轴、支撑圆盘、线盘架组成。线盘架均布排列在笼架内。放线架后端装有退钮装置，可以满足退钮和不退钮绞制的工艺要求。分线盘固定在空心轴的前端，使绞合线芯依正确方向进入压线模。为防止线芯扭转，配有轧辊式和套筒式两种分线板，一般型线用轧辊式，圆线用套筒式。前支撑圆盘的端面装有放置填充线芯料的叉架。（3）线模座在机架上装有两只模座，分底盖两快，可打开、闭合。模座内装拼线摸，上盖借螺丝刀压紧，用以固定拼线模。机架上装有手轮和丝杆，能调整一模座的前后，使摸口与绞合角相适应，促使电缆在拼线模内能很好的绞合。（4）绕包头由六级齿轮变速箱、04OOX3 绕包装置、可移动式模架组成。绕包头用于成缆后绕包塑料带，也可用绕包纸带。放带...
