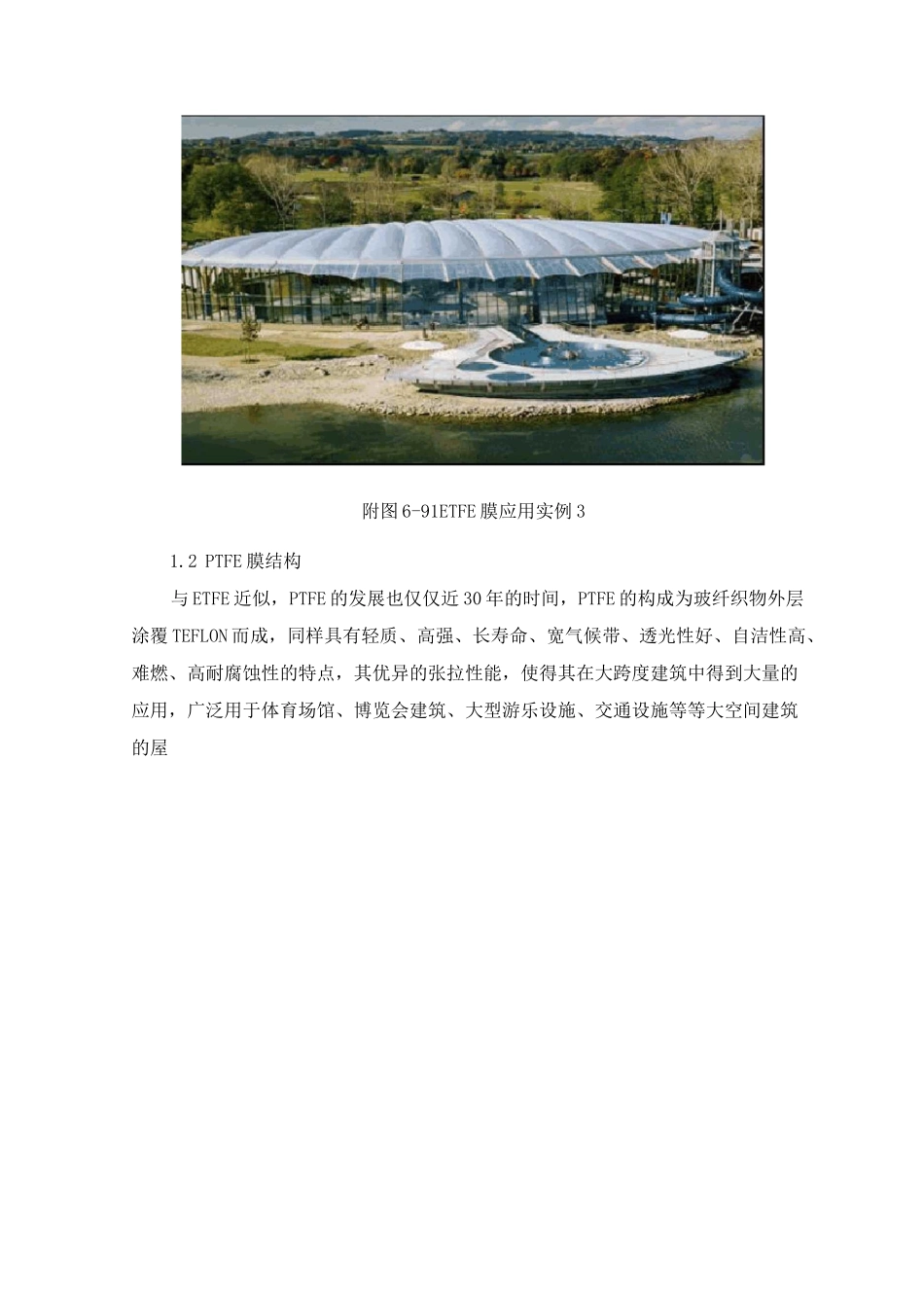

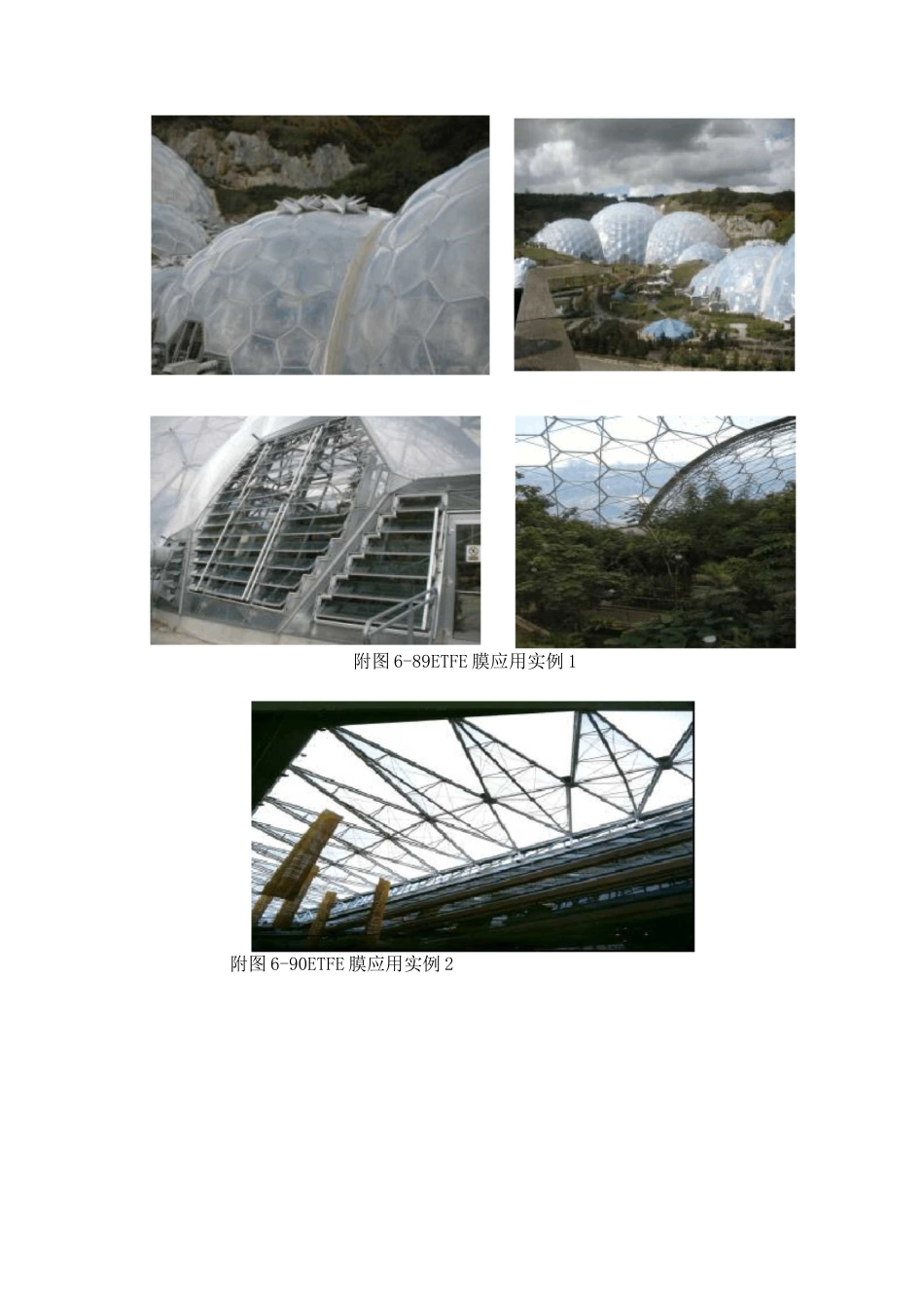

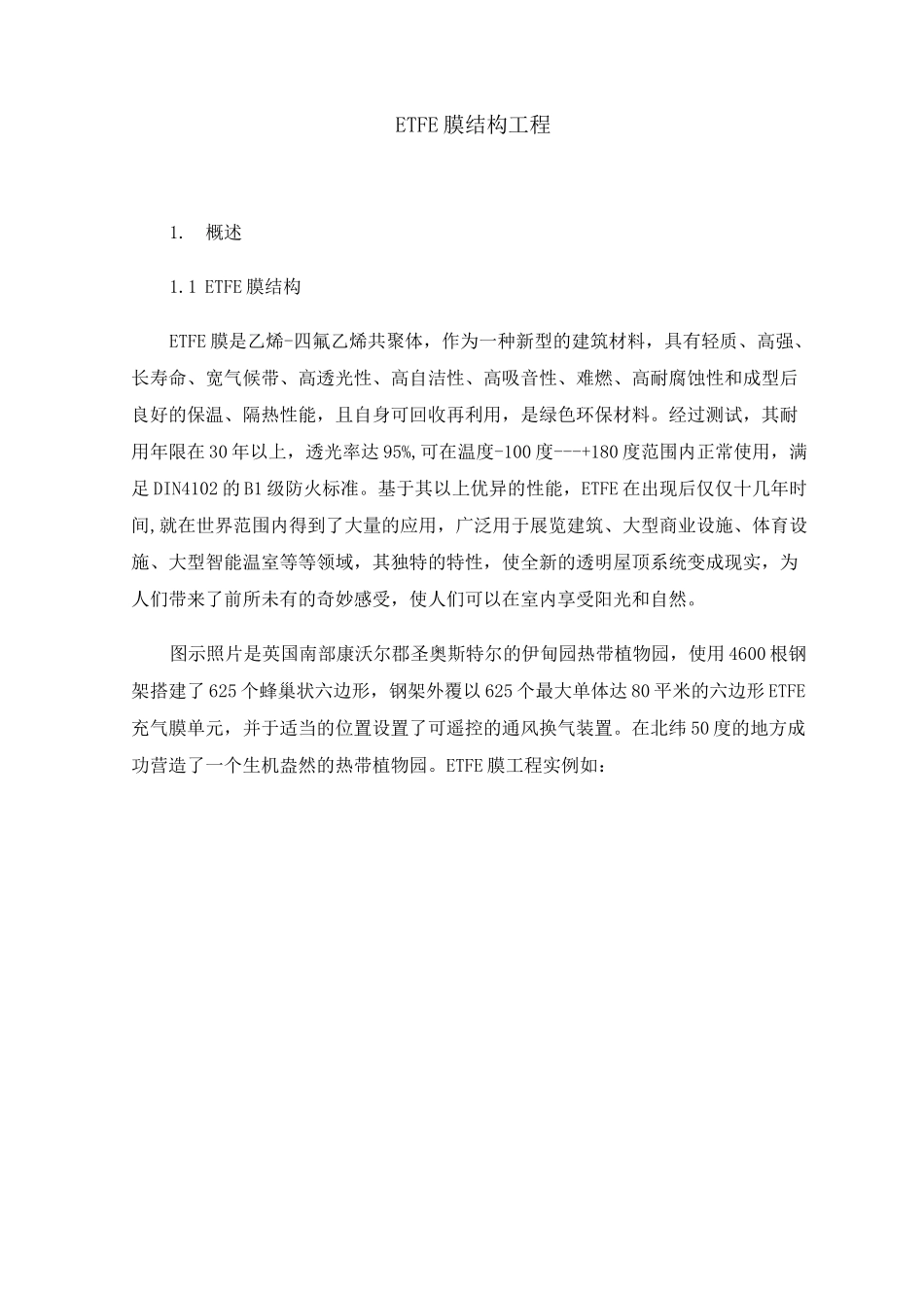

ETFE 膜结构工程1.概述1.1 ETFE 膜结构ETFE 膜是乙烯-四氟乙烯共聚体，作为一种新型的建筑材料，具有轻质、高强、长寿命、宽气候带、高透光性、高自洁性、高吸音性、难燃、高耐腐蚀性和成型后良好的保温、隔热性能，且自身可回收再利用，是绿色环保材料。经过测试，其耐用年限在 30 年以上，透光率达 95%,可在温度-100 度---+180 度范围内正常使用，满足 DIN4102 的 B1 级防火标准。基于其以上优异的性能，ETFE 在出现后仅仅十几年时间,就在世界范围内得到了大量的应用，广泛用于展览建筑、大型商业设施、体育设施、大型智能温室等等领域，其独特的特性，使全新的透明屋顶系统变成现实，为人们带来了前所未有的奇妙感受，使人们可以在室内享受阳光和自然。图示照片是英国南部康沃尔郡圣奥斯特尔的伊甸园热带植物园，使用 4600 根钢架搭建了 625 个蜂巢状六边形，钢架外覆以 625 个最大单体达 80 平米的六边形 ETFE充气膜单元，并于适当的位置设置了可遥控的通风换气装置。在北纬 50 度的地方成功营造了一个生机盎然的热带植物园。ETFE 膜工程实例如：附图 6-89ETFE 膜应用实例 1附图 6-90ETFE 膜应用实例 2附图 6-91ETFE 膜应用实例 31.2 PTFE 膜结构与 ETFE 近似，PTFE 的发展也仅仅近 30 年的时间，PTFE 的构成为玻纤织物外层涂覆 TEFLON 而成，同样具有轻质、高强、长寿命、宽气候带、透光性好、自洁性高、难燃、高耐腐蚀性的特点，其优异的张拉性能，使得其在大跨度建筑中得到大量的应用，广泛用于体育场馆、博览会建筑、大型游乐设施、交通设施等等大空间建筑的屋盖系统，以下工程图片充分说明了 PTFE 膜材的附图 6-92PTFE 膜应用实例 1附图 6-93PTFE 膜应用实例 22. ETFE 与 PTFE(Fabrasorb)建筑膜材简介2.1 ETFE2.1.1 分子组成：材料分子组成 25%ethene,75%tetrafluorethene-monomere(乙烯-四氟乙烯共聚物)。ETFE 为热可塑性氟素树脂。HHFF\_c—c—c—C—IIIIIIHHFF 丿 n 附图 6-94ETFE 分子组成附图 6-95ETFE 涂层示意2.1.2 性能特点：高透光率：最大可达 90%以上；耐热：熔点为 270°C；耐药品:不易发生化学反应；非粘着：自洁性好；自重轻、大跨度、自由度好；表面可印图案、减少透光度；可回收再利用；每个单元跨度受限制；耐久年限：30 年。膜材制造商：Dupon，3M，旭硝子等。2.1.3ETFE 膜材料技术数据附表 6-60ETFE 膜材料技术数据重量350g/m2厚度250um抗...
