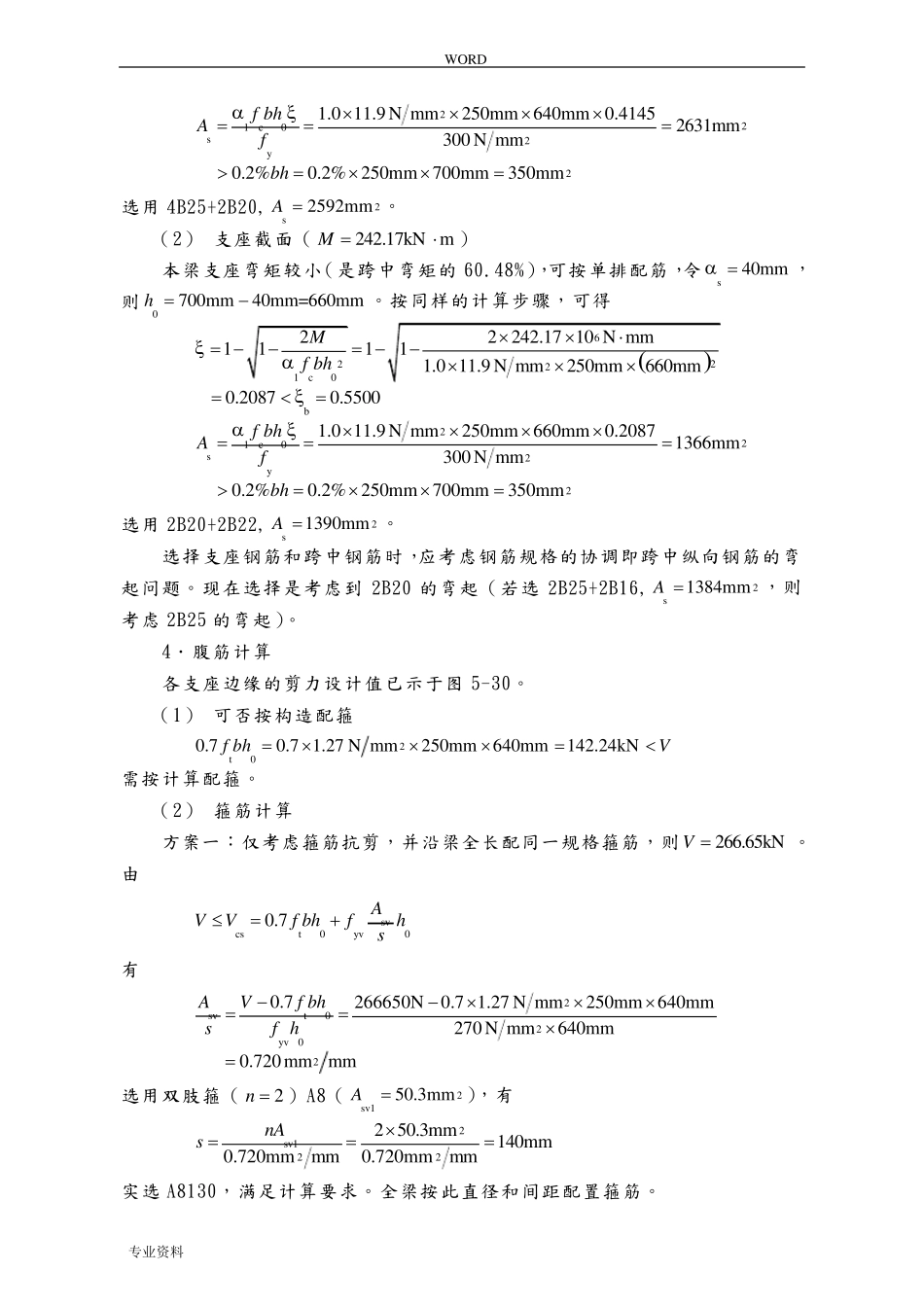

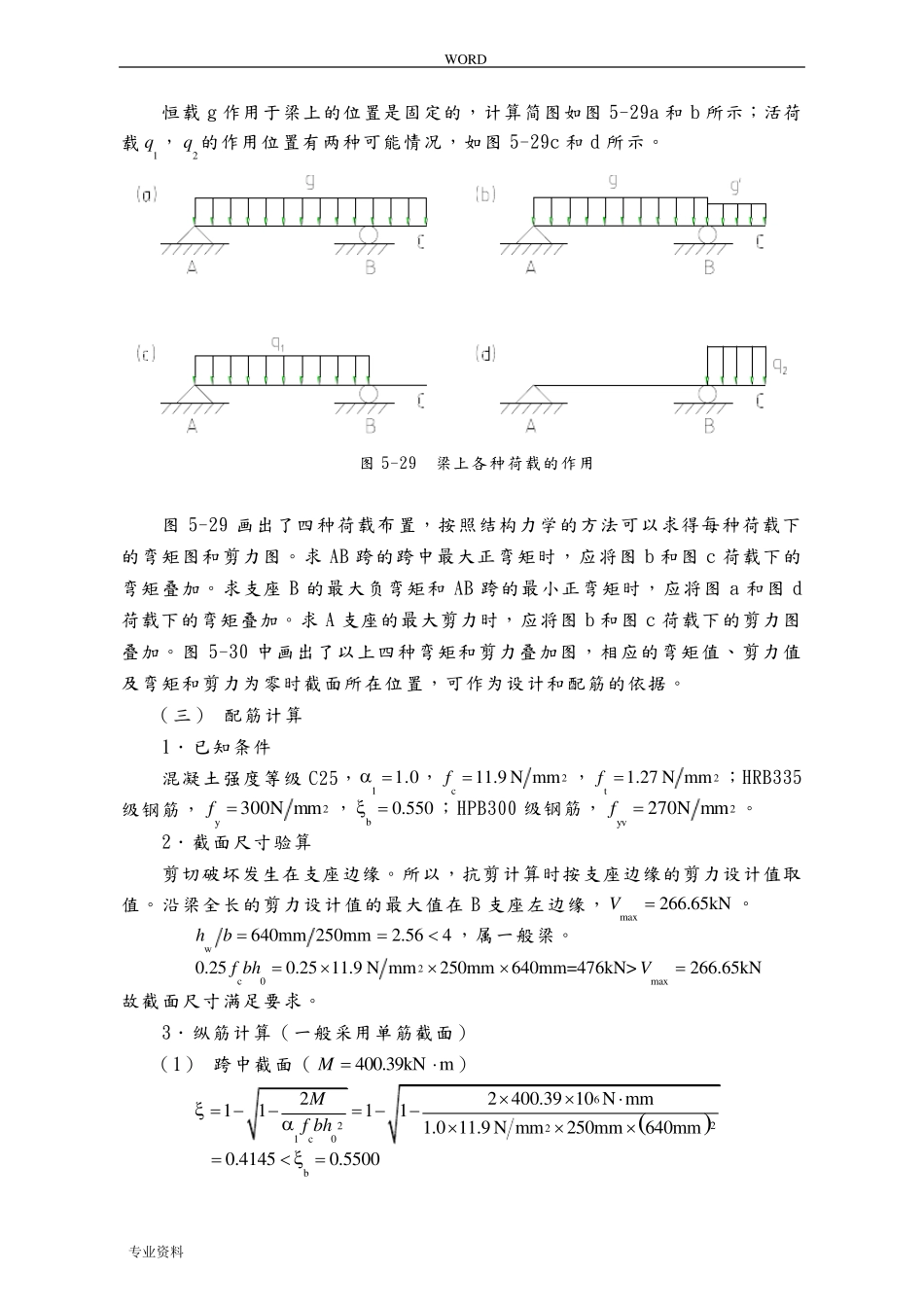

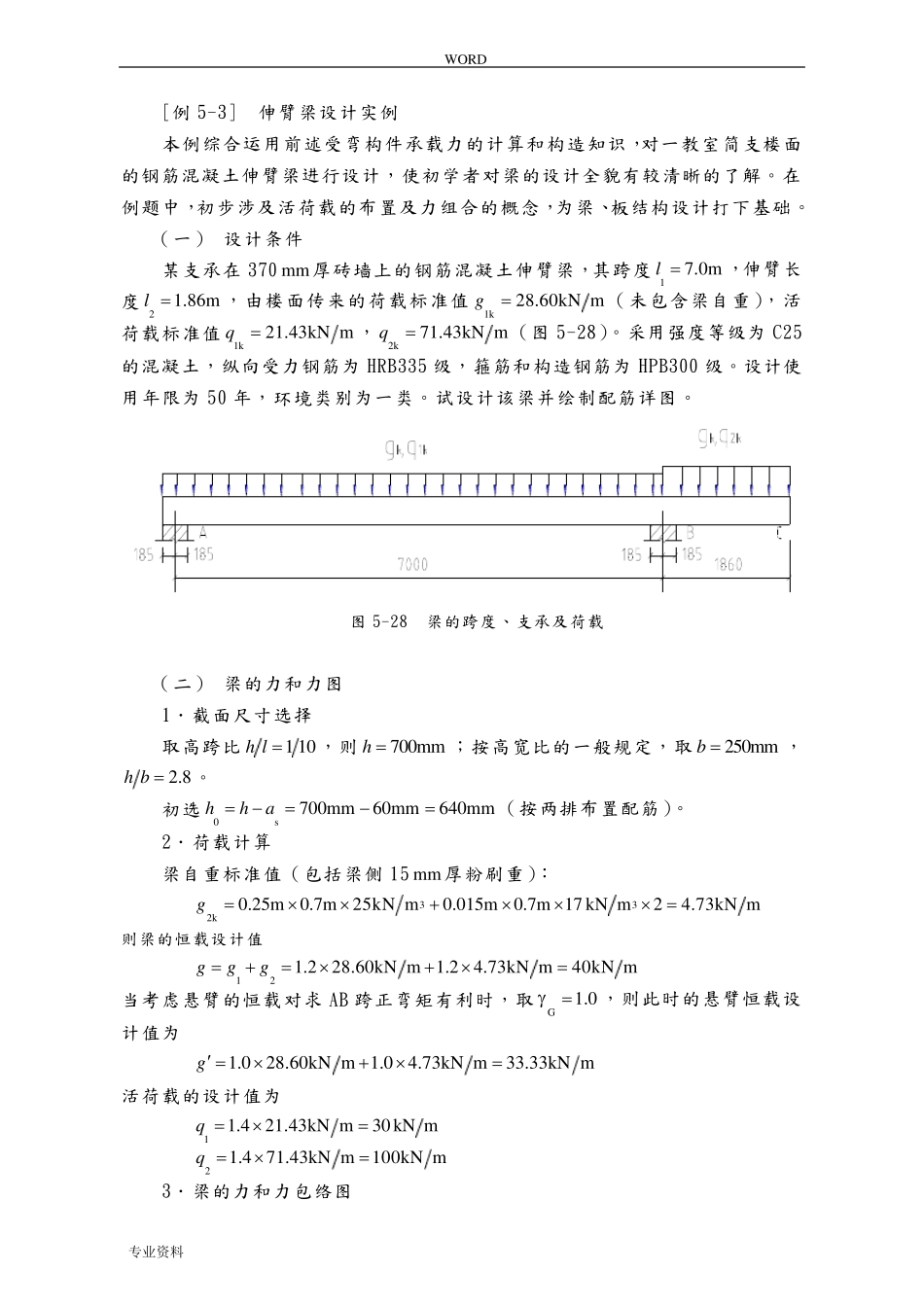

WORD 专业资料 [例 5-3] 伸臂梁设计实例 本例综合运用前述受弯构件承载力的计算和构造知识，对一教室简支楼面的钢筋混凝土伸臂梁进行设计，使初学者对梁的设计全貌有较清晰的了解。在例题中，初步涉及活荷载的布置及力组合的概念，为梁、板结构设计打下基础。 （一） 设计条件 某支承在 370 mm 厚砖墙上的钢筋混凝土伸臂梁，其跨度17.0ml ，伸臂长度21.86ml ，由楼面传来的荷载标准值1k28.60kN mg（未包含梁自重），活荷载标准值1k21.43kN mq，2k71.43kN mq（图 5-28）。采用强度等级为 C25的混凝土，纵向受力钢筋为 HRB335 级，箍筋和构造钢筋为 HPB300 级。设计使用年限为 50 年，环境类别为一类。试设计该梁并绘制配筋详图。 图 5-28 梁的跨度、支承及荷载 （二） 梁的力和力图 1．截面尺寸选择 取高跨比1 10h l ，则700mmh ；按高宽比的一般规定，取250mmb ，2.8h b 。 初选0s700mm60mm640mmhha（按两排布置配筋）。 2．荷载计算 梁自重标准值（包括梁侧 15 mm 厚粉刷重）： 332k0.25m0.7m25kN m0.015m0.7m 17 kN m24.73kN mg 则梁的恒载设计值 121.228.60kN m1.24.73kN m40kN mggg 当考虑悬臂的恒载对求 AB 跨正弯矩有利时，取G1.0，则此时的悬臂恒载设计值为 1.028.60kN m1.04.73kN m33.33kN mg  活荷载的设计值为 11.421.43kN m30kN mq  21.471.43kN m100kN mq  3．梁的力和力包络图 WORD 专业资料 恒载 g 作用于梁上的位置是固定的，计算简图如图 5-29a 和 b 所示；活荷载1q ，2q 的作用位置有两种可能情况，如图 5-29c 和 d 所示。 图 5-29 梁上各种荷载的作用 图 5-29 画出了四种荷载布置，按照结构力学的方法可以求得每种荷载下的弯矩图和剪力图。求 AB 跨的跨中最大正弯矩时，应将图 b 和图 c 荷载下的弯矩叠加。求支座 B 的最大负弯矩和 AB 跨的最小正弯矩时，应将图 a 和图 d荷载下的弯矩叠加。求 A 支座的最大剪力时，应将图 b 和图 c 荷载下的剪力图叠加。图 5-30 中画出了以上四种弯矩和剪力叠加图，相应的弯矩值、剪力值及弯矩和剪力为零时截面所在位置，可作为设计和配筋的依据。 （三） 配筋计算 1．已知条件 混凝土强度等级 C25，11.0 ，2c11.9 N mmf ，2t1.27 N mmf ；HRB335级钢筋，2y3...
