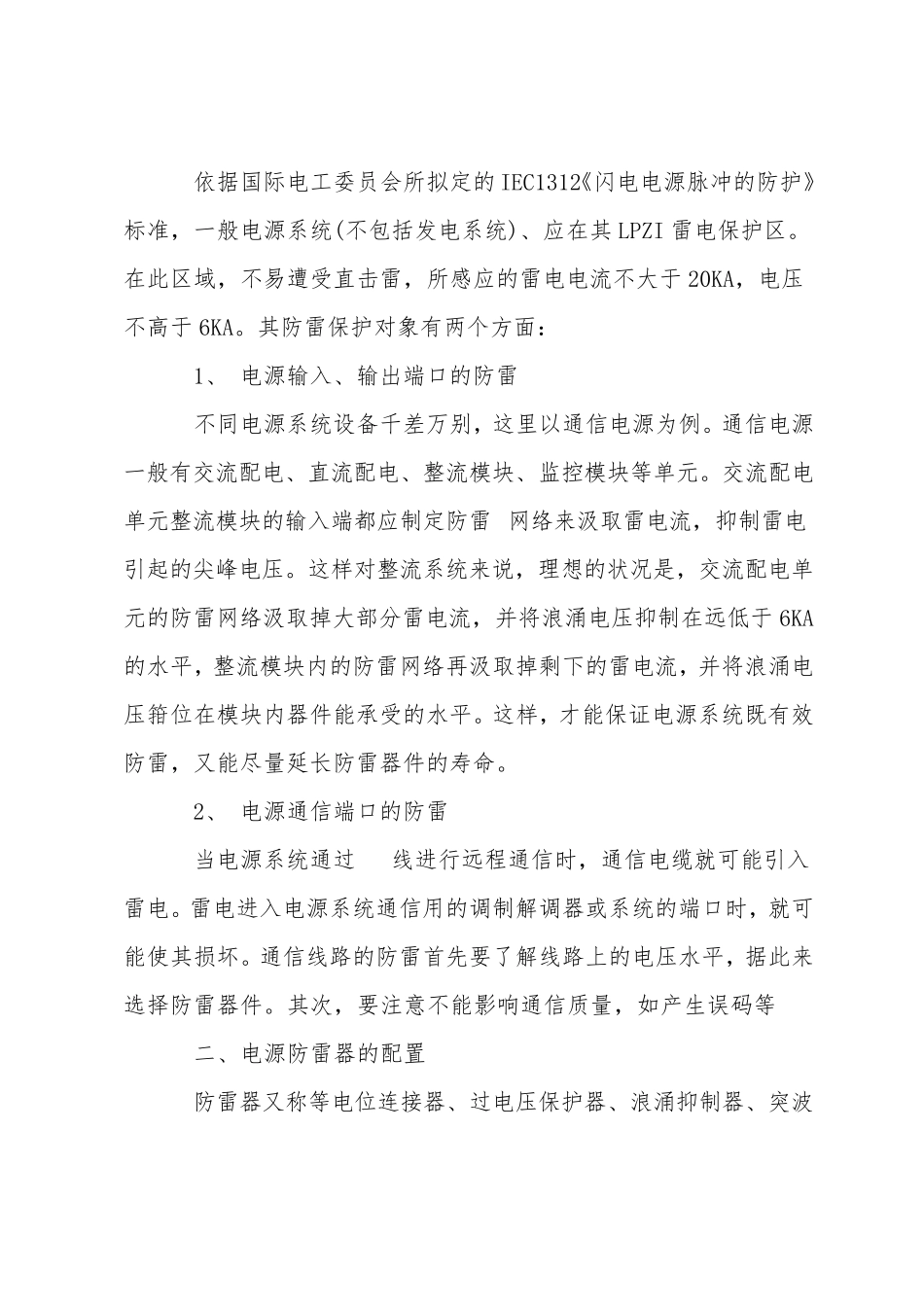

低压供配电系统雷电防护措施_第1页
1/13

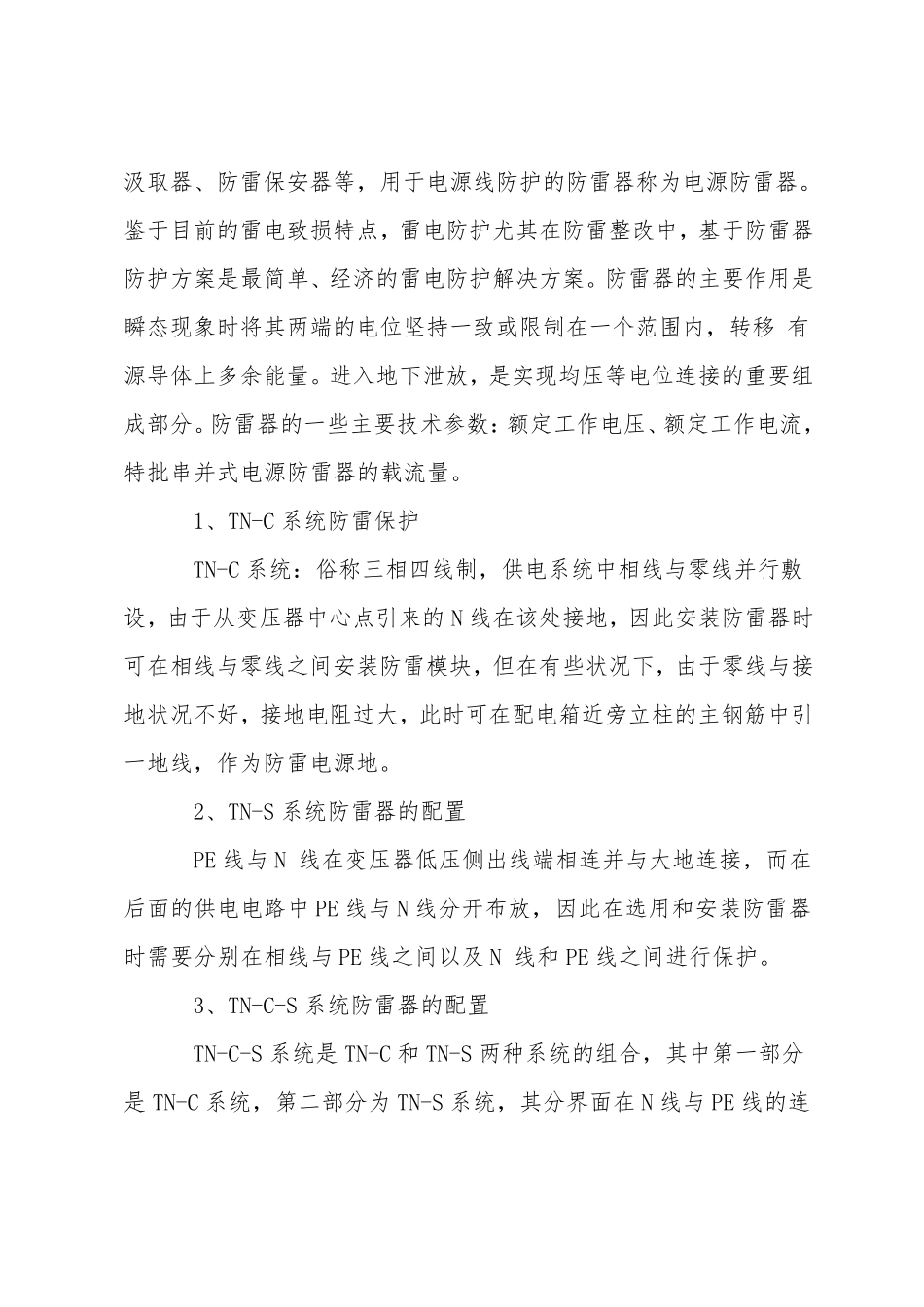

低压供配电系统雷电防护措施_第2页
2/13

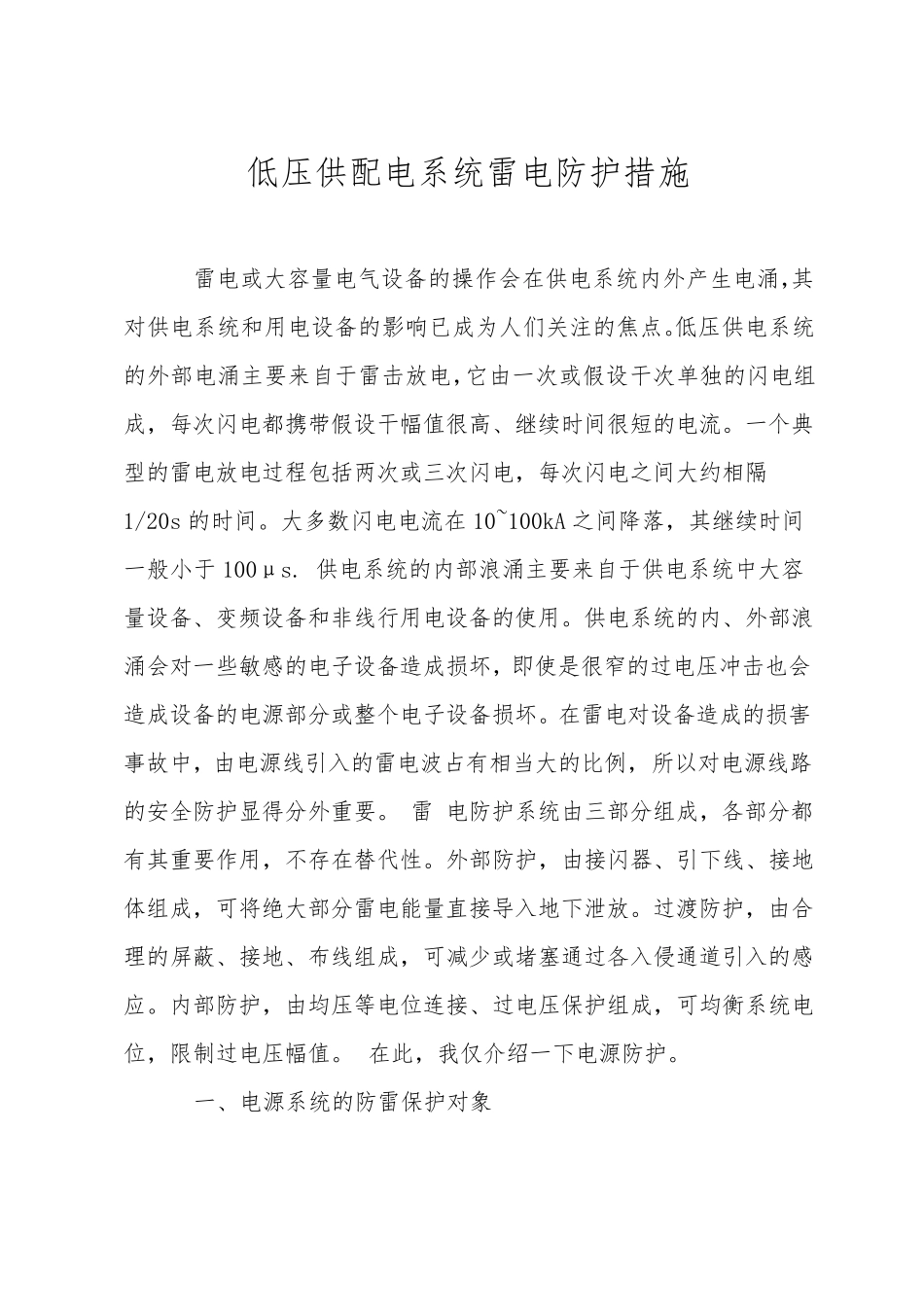

低压供配电系统雷电防护措施_第3页
3/13
低压供配电系统雷电防护措施 雷电或大容量电气设备的操作会在供电系统内外产生电涌,其对供电系统和用电设备的影响已成为人们关注的焦点。低压供电系统的外部电涌主要来自于雷击放电,它由一次或假设干次单独的闪电组成,每次闪电都携带假设干幅值很高、继续时间很短的电流。一个典型的雷电放电过程包括两次或三次闪电,每次闪电之间大约相隔1/20s 的时间。大多数闪电电流在10~100kA 之间降落,其继续时间一般小于100μs. 供电系统的内部浪涌主要来自于供电系统中大容量设备、变频设备和非线行用电设备的使用。供电系统的内、外部浪涌会对一些敏感的电子设备造成损坏,即使是很窄的过电压冲击也会造成设备的电源部分或整个电子设备损坏。在雷电对设备造成的损害事故中,由电源线引入的雷电波占有相当大的比例,所以对电源线路的安全防护显得分外重要。 雷 电防护系统由三部分组成,各部分都有其重要作用,不存在替代性。外部防护,由接闪器、引下线、接地体组成,可将绝大部分雷电能量直接导入地下泄放。过渡防护,由合理的屏蔽、接地、布线组成,可减少或堵塞通过各入侵通道引入的感应。内部防护,由均压等电位连接、过电压保护组成,可均衡系统电位,限制过电压幅值。 在此,我仅介绍一下电源防护。 一、电源系统的防雷保护对象 依据国际电工委员会所拟定的IEC1312《闪电电源脉冲的防护》标准,一般电源系统(不包括发电系统)、应在其LPZI 雷电保护区。在此区域,不易遭受直击雷,所感应的雷电电流不大于20KA,电压不高于6KA。其防雷保护对象有两个方面: 1、 电源输入、输出端口的防雷 不同电源系统设备千差万别,这里以通信电源为例。通信电源一般有交流配电、直流配电、整流模块、监控模块等单元。交流配电单元整流模块的输入端都应制定防雷 网络来汲取雷电流,抑制雷电引起的尖峰电压。这样对整流系统来说,理想的状况是,交流配电单元的防雷网络汲取掉大部分雷电流,并将浪涌电压抑制在远低于6KA的水平,整流模块内的防雷网络再汲取掉剩下的雷电流,并将浪涌电压箝位在模块内器件能承受的水平。这样,才能保证电源系统既有效防雷,又能尽量延长防雷器件的寿命。 2、 电源通信端口的防雷 当电源系统通过 线进行远程通信时,通信电缆就可能引入雷电。雷电进入电源系统通信用的调制解调器或系统的端口时,就可能使其损坏。通信线路的防雷首先要了解线路上的电压水平,据此来选择防雷器件。其次,要注意不能影响通信质量,如产...
