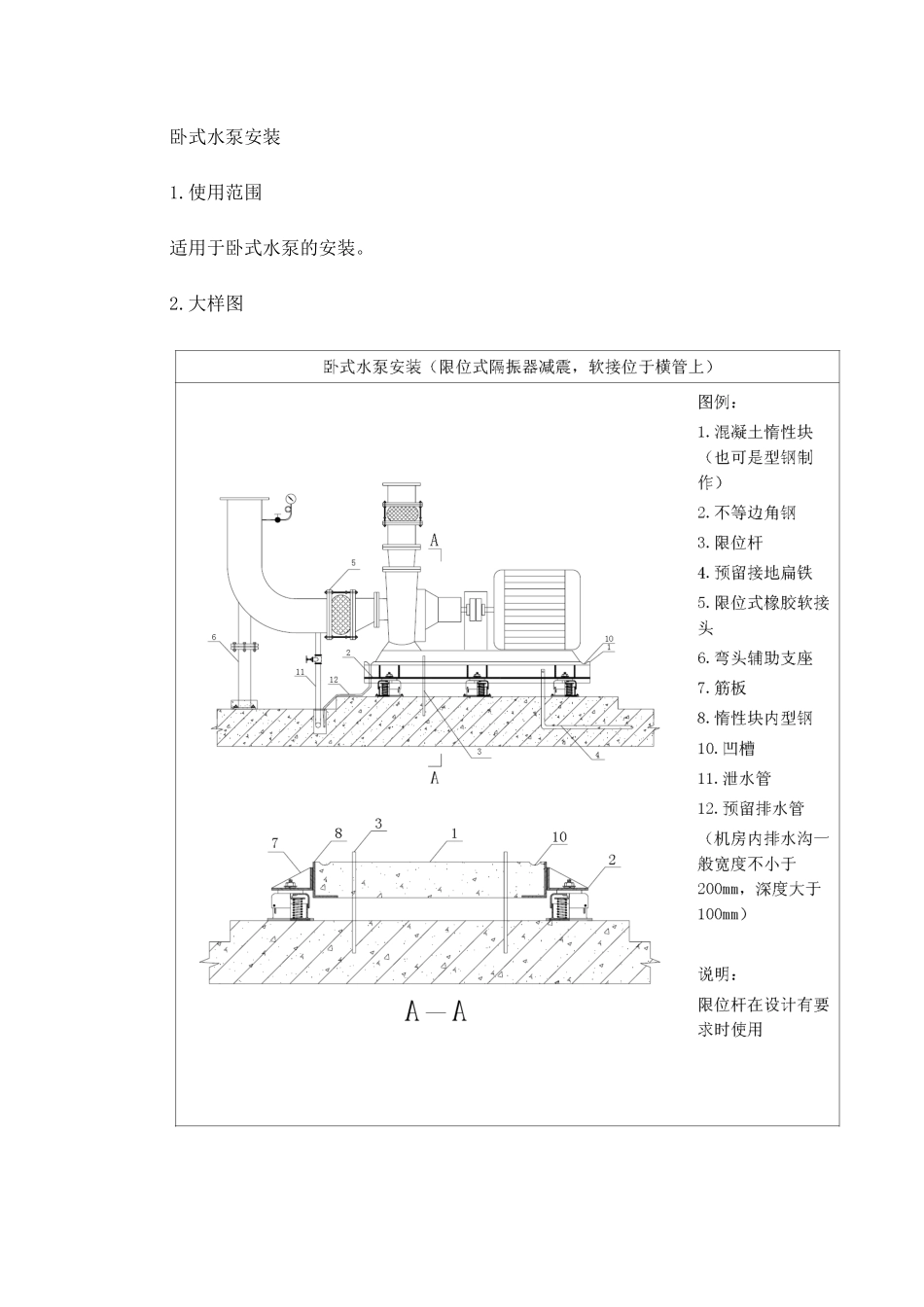

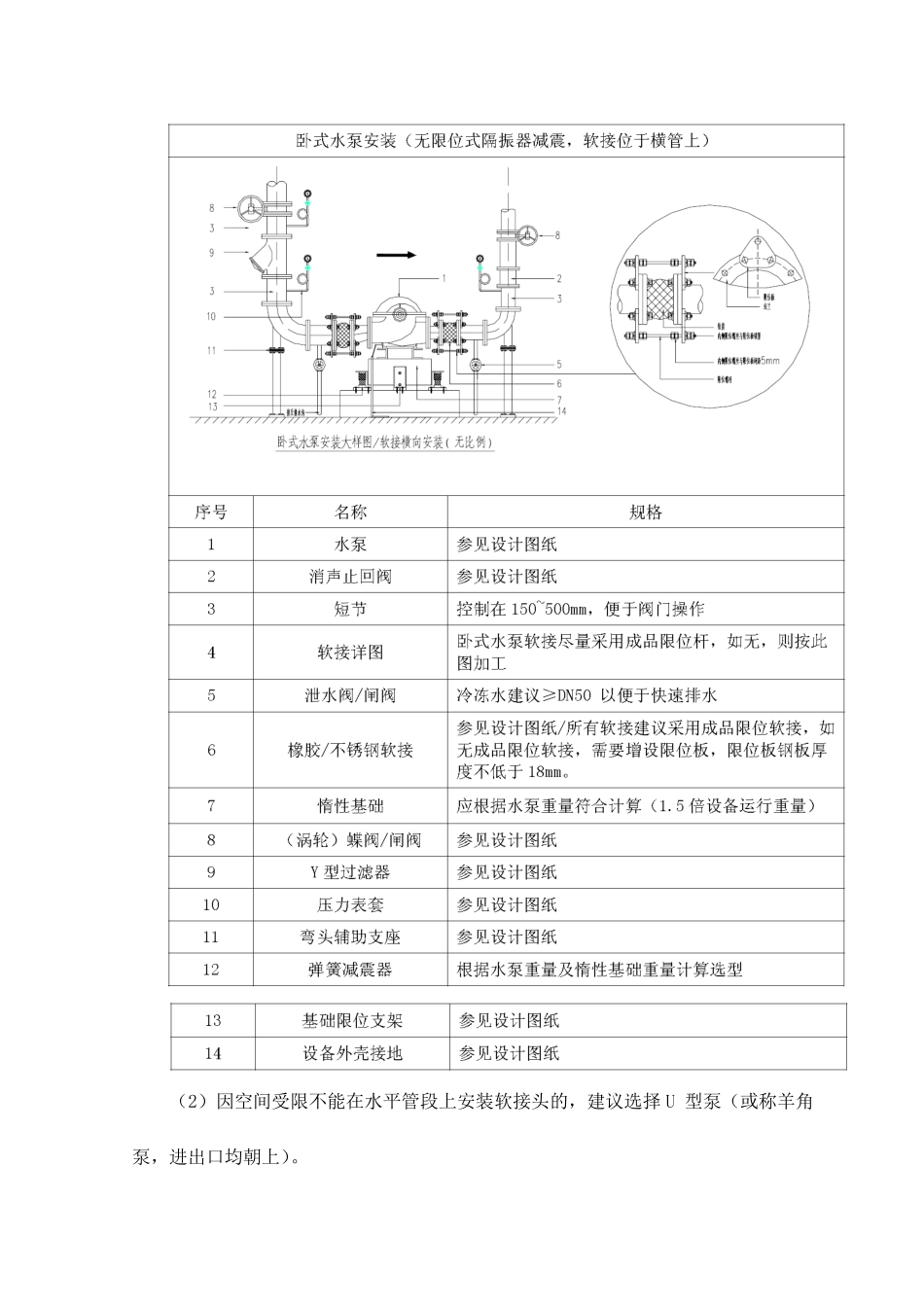

卧式水泵安装 1.使用范围 适用于卧式水泵的安装。 2.大样图 水平进出水口的水泵安装,应按下列要求选择安装形式: (1)水泵软接头一般应在水泵进出口处水平安装。 (2)因空间受限不能在水平管段上安装软接头的,建议选择U 型泵(或称羊角泵,进出口均朝上)。 (3)确需将软接头垂直安装,应按下图设置支撑。 3.工艺核心要义叙述 (1)弹簧减震适用于隔振要求比较高的场所,减震垫减震适用于一般场所;当 机房设置于楼层内时,应设置浮筑基础。 (2)根据泵的不同,减震器的数量不同,一般分为4、6、8 个减震器。 (3)惰性块一般为外框为角钢焊接内浇注混凝土。惰性块的质量应不小于水泵机组的总质量,一般宜为水泵机组总质量的1.0-1.5 倍,高度为长度的1/10-1/8,且不小于150mm。 (4)橡胶减震垫可以分层叠放,中间加钢板,每层纹路错开,最高5 层,橡胶减震垫的排列方式见图。 (5)镀锌钢板的平面尺寸应比橡胶隔振垫每个端部大10mm。 (6)水泵水平管段上当软接安装空间距离不够时将软接在立管上安装,并采用不同的减震方式。 (7)限位杆及限位角钢用于固定基础的位置,在调试、试运行、检修,特别是试压时,更应注意限位的作用。 (8)柴油发电机、水泵、冷水机组均可采用本安装形式。 4.注意事项 (1)水泵固定螺栓及弹簧减震器固定螺栓设置安装时,必须保障所有螺栓安装便于检修拆卸; (2)设备过滤器检修口一定要设置在便于清洗及检修位置,方便调试过程中拆卸,更换滤网; (3)水泵槽钢基础设置时,需要考虑预留排水孔,以便槽钢网格内积水顺利排 出; (4)水泵安装时,软接必须安装限位器,并做好限位器固定,防止设备运行时,管道压力对软接破坏; (5)管路安装时,需要在水泵进出口阀门前设置旁通阀门,管路冲洗过程中严禁冲洗用水经过水泵,防止水泵轴被污染破坏。 (十二) 风管水平安装 1.适用范围 适用于各类材质风管安装; 2.大样图 3.工艺说明 1)管的连接必须平直、不扭曲。明装风管水平安装,水平度的允许偏差为3/1000, 总偏差不允许大于20 ㎜; 2)风管支吊架的螺孔采用机械加工,不允许用电气焊切割。风管吊杆必须平直,螺纹完整、光洁; 3)风管接口的连接必须严密、牢固。风管法兰的垫片材质要符合系统功能的要求,厚度不能小于3 ㎜。垫片不允许凸入管内,或突出法兰外; 4)水平风管安装时要遵循先上后下、先干管后支管的原则。水平弯管在500mm 范围内应设置一个支架,...
