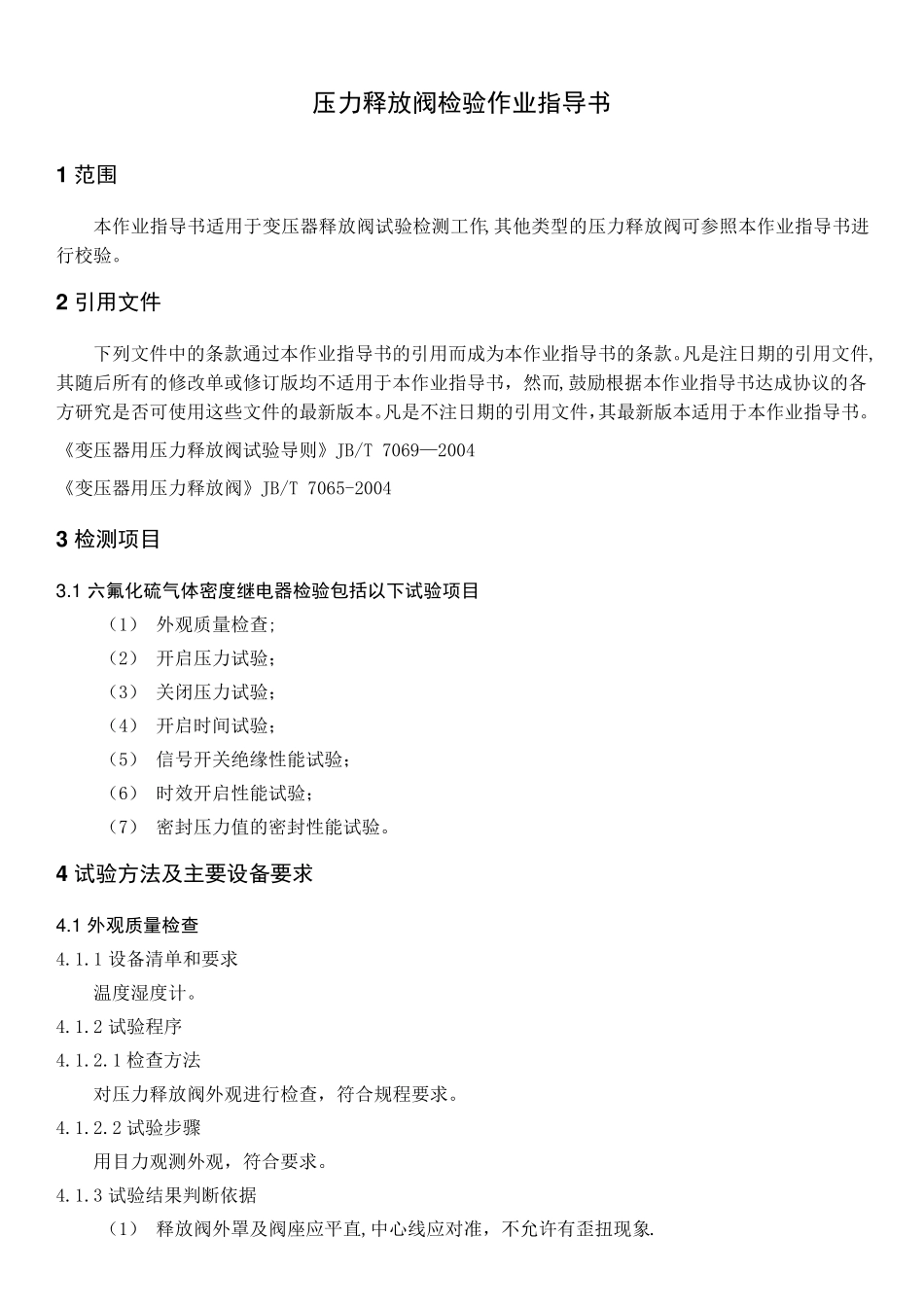

压力释放阀检验作业指导书 1 范围 本作业指导书适用于变压器释放阀试验检测工作,其他类型的压力释放阀可参照本作业指导书进行校验。 2 引用文件 下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。凡是注日期的引用文件,其随后所有的修改单或修订版均不适用于本作业指导书，然而,鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本作业指导书。 《变压器用压力释放阀试验导则》JB/T 7069—2004 《变压器用压力释放阀》JB/T 7065-2004 3 检测项目 3.1 六氟化硫气体密度继电器检验包括以下试验项目 （1） 外观质量检查; （2） 开启压力试验； （3） 关闭压力试验； （4） 开启时间试验； （5） 信号开关绝缘性能试验； （6） 时效开启性能试验； （7） 密封压力值的密封性能试验。 4 试验方法及主要设备要求 4.1 外观质量检查 4.1.1 设备清单和要求 温度湿度计。 4.1.2 试验程序 4.1.2.1 检查方法 对压力释放阀外观进行检查，符合规程要求。 4.1.2.2 试验步骤 用目力观测外观，符合要求。 4.1.3 试验结果判断依据 （1） 释放阀外罩及阀座应平直,中心线应对准，不允许有歪扭现象. （2） 释放阀外表面涂层应耐蚀、均匀、光亮,不允许有脱皮、气泡、堆积等缺陷。 （3） 标志杆应着色，颜色醒目。 4.2 开启压力试验 4.2.1 设备清单和要求 （1） 温度湿度计； （2） 压力释放阀校验装置。 4.2.2 试验程序 4.2.2.1 试验步骤 （1） 测量并记录环境温度和湿度。 （2） 使用压力释放阀校验装置测试释放阀开启压力。 （3） 观察压力释放阀动作情况。 4.2.3 试验结果判断依据 （1） 压力释放阀应连续间歇跳动，周期为1s~4s，每次跳动，信号开关应可靠切换和自锁。机械信号标志也应动作明显,连续动作10 次无异常为合格。 （2） 开启压力应符合表1 的规定。 表1 kPa 开启压力 开启压力偏差 关闭压力（不小于) 密封压力（不小于） 15 ±5 8 9 25 13。5 15 35 19 21 55 29。5 33 70 37.5 42 85 45。5 51 4.2.4 注意事项 每次试验应能正确判断释放阀已动作过,每次动作后，都要手动复位. 4.3 关闭压力试验 4.3.1 设备清单和要求 （1） 温度湿度计； （2） 压力释放阀校验装置。 4.3.2 试验程序 4.3.2.1 试验步骤 （1） 测量并记录环境温度和湿度. （2） 使...
