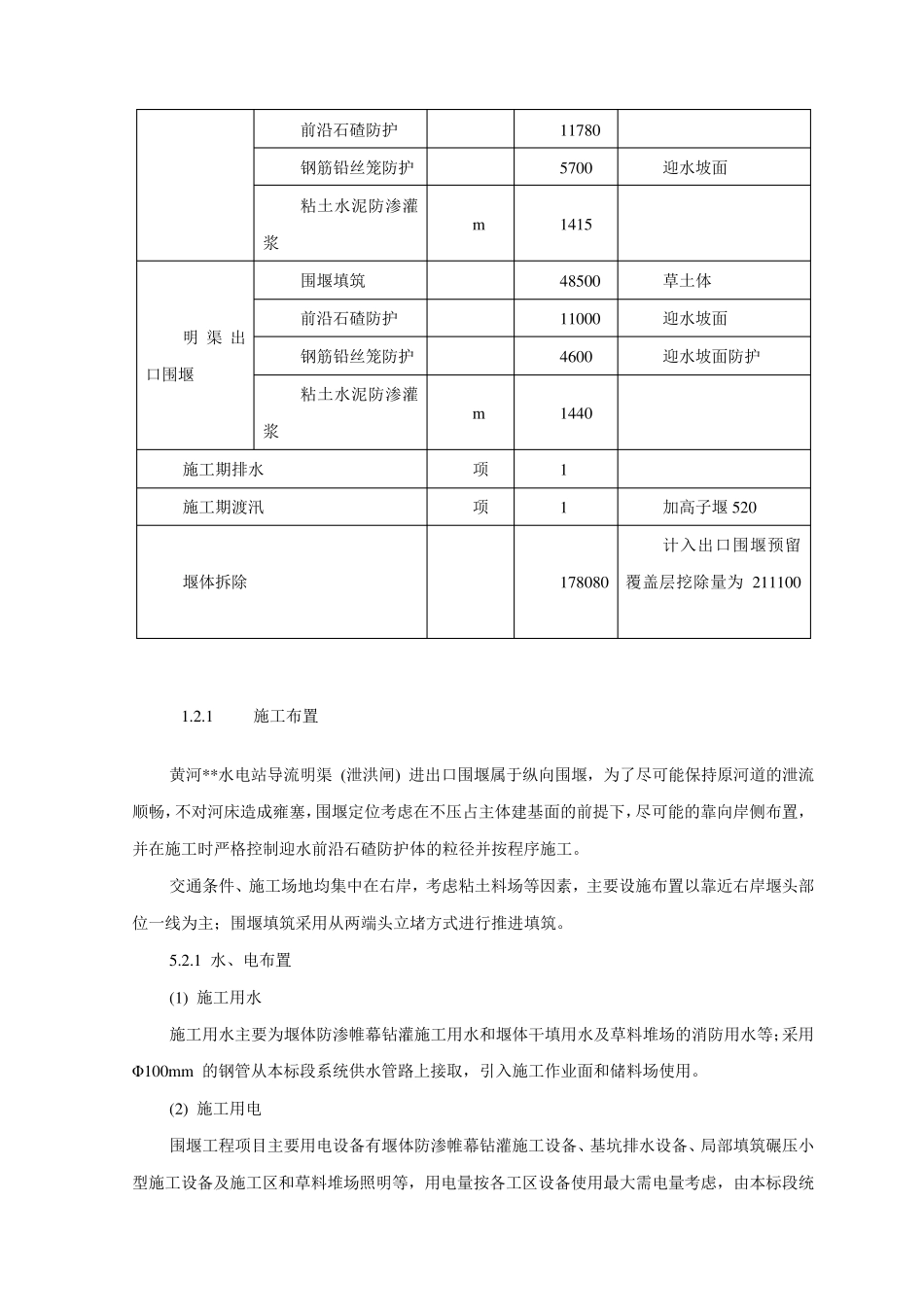

第一节 围堰和水流控制工程 1.1.1 施工特性 **水电站采用右岸明渠过水、河床围堰挡水、基坑全年施工的导流方式。导流明渠和永久泄水闸结合布置。本标段为施工导流第一期的项目，主要进行导流明渠施工，上游来水由束窄后的原河床泄流。施工导流标准为10 年一遇的设计洪水。 本标段围堰和水流控制工程主要包括导流明渠进口围堰填筑、明渠出口围堰填筑、施工期维护、排水及施工期渡汛等项目。 导流明渠进口围堰为草土体及土石混合体围堰，围堰挡水时段为2002 年1 月~10 月，设计挡水标准枯水期P=10%的相应流量1250m3/s，相应堰前水位为1482.46m 高程；汛期P=10%的相应洪水流量4150m3/s，相应堰前水位为1487.75m 高程；确定枯水期堰顶高程为1483.4m，堰顶宽度15.0m；汛期堰顶高程为1488.7m，堰顶宽度10.0m；围堰轴线长256m，最大堰高17m，迎水侧坡比为1:1.5~1:2.0、背水侧坡比为1:2.0。 导流明渠出口围堰为草土围堰，设计挡水标准P=10%的相应洪水流量4150m3/s，相应堰前水位为1486.75m 高程；确定堰顶高程为1487.5m，堰顶宽度20.0m；围堰轴线长259m，最大堰高12m，迎水侧坡比为1:1.5、背水侧坡比为1:1.5~1:0.2。 明渠进口围堰堰基、出口围堰堰基均采用粘土水泥灌浆措施防渗，进口围堰1483.4m 高程以下堰体及出口围堰堰体均采用草土体防渗、进口围堰1483.4m 高程以上堰体则采用土工膜防渗。围堰断面结构尺寸见《明渠进出口围堰体型断面图》(图号：SJ-TB-XXCII-06)。 根据招标文件控制性工期要求和施工总进度安排，明渠围堰填筑时间安排在2001 年10 月末~11 月初开始，2001 年12 月中旬，达到枯水期围堰挡水标准，为明渠下部施工创造条件。 围堰和水流控制工程主要工程量详见表5-1-1。 围堰及水流控制工程施工主要工程量表 表5-1-1 工程项目及名称 单位 数量 备注 明渠进口围堰 草土围堰填筑 27800 草土体 石碴堆筑 63300 堰体加宽加高 防渗土工膜铺设 2970 砼基条125 过渡料 5400 前沿石碴防护 11780 钢筋铅丝笼防护 5700 迎水坡面 粘土水泥防渗灌浆 m 1415 明渠出口围堰 围堰填筑 48500 草土体 前沿石碴防护 11000 迎水坡面 钢筋铅丝笼防护 4600 迎水坡面防护 粘土水泥防渗灌浆 m 1440 施工期排水 项 1 施工期渡汛 项 1 加高子堰520 堰体拆除 178080 计入出口围堰预留覆盖层挖除量为211100 1.2.1 施工布置 黄河**水电站导流明渠 (泄洪闸) 进出口围堰属于纵向围堰，为了...
