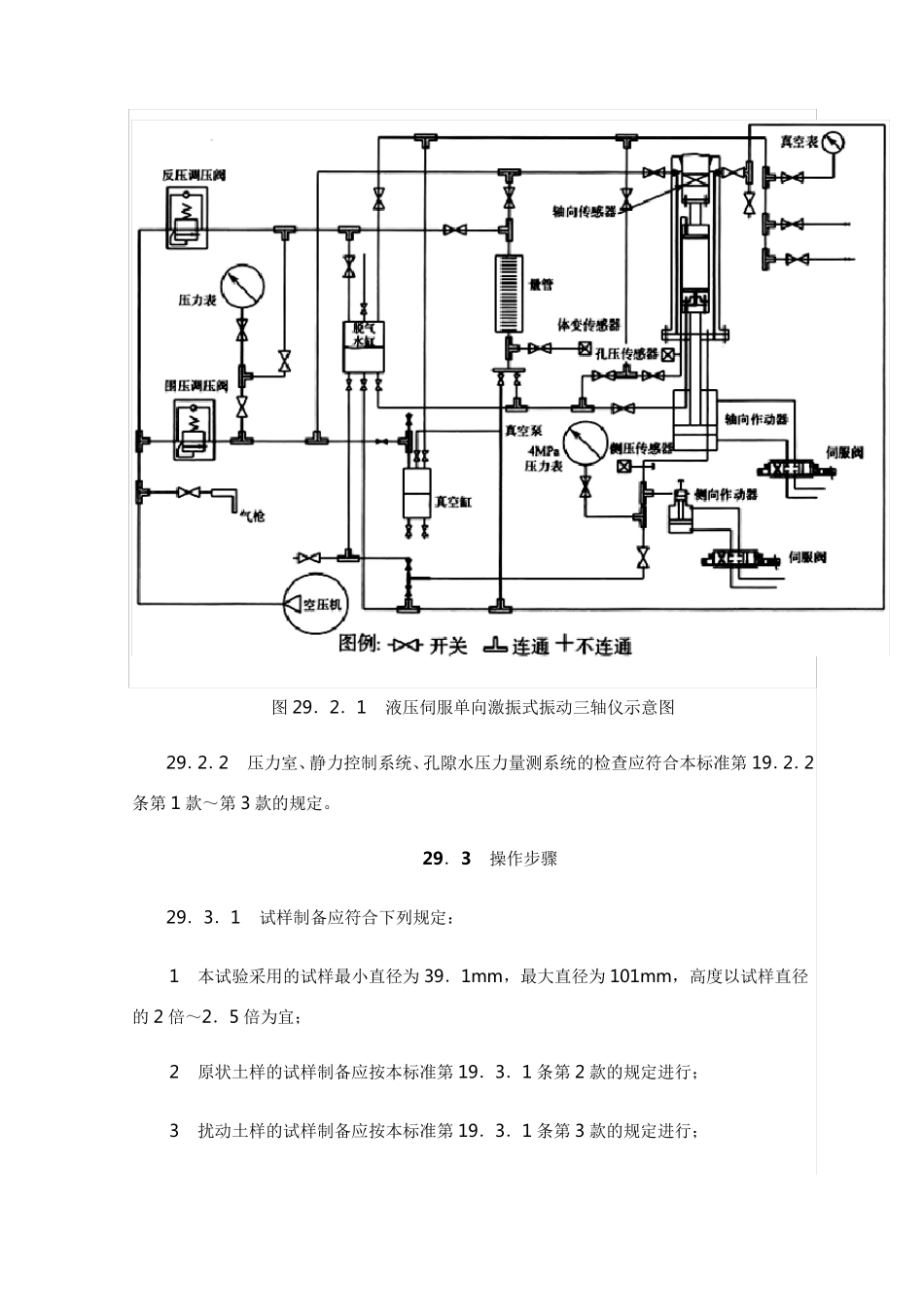

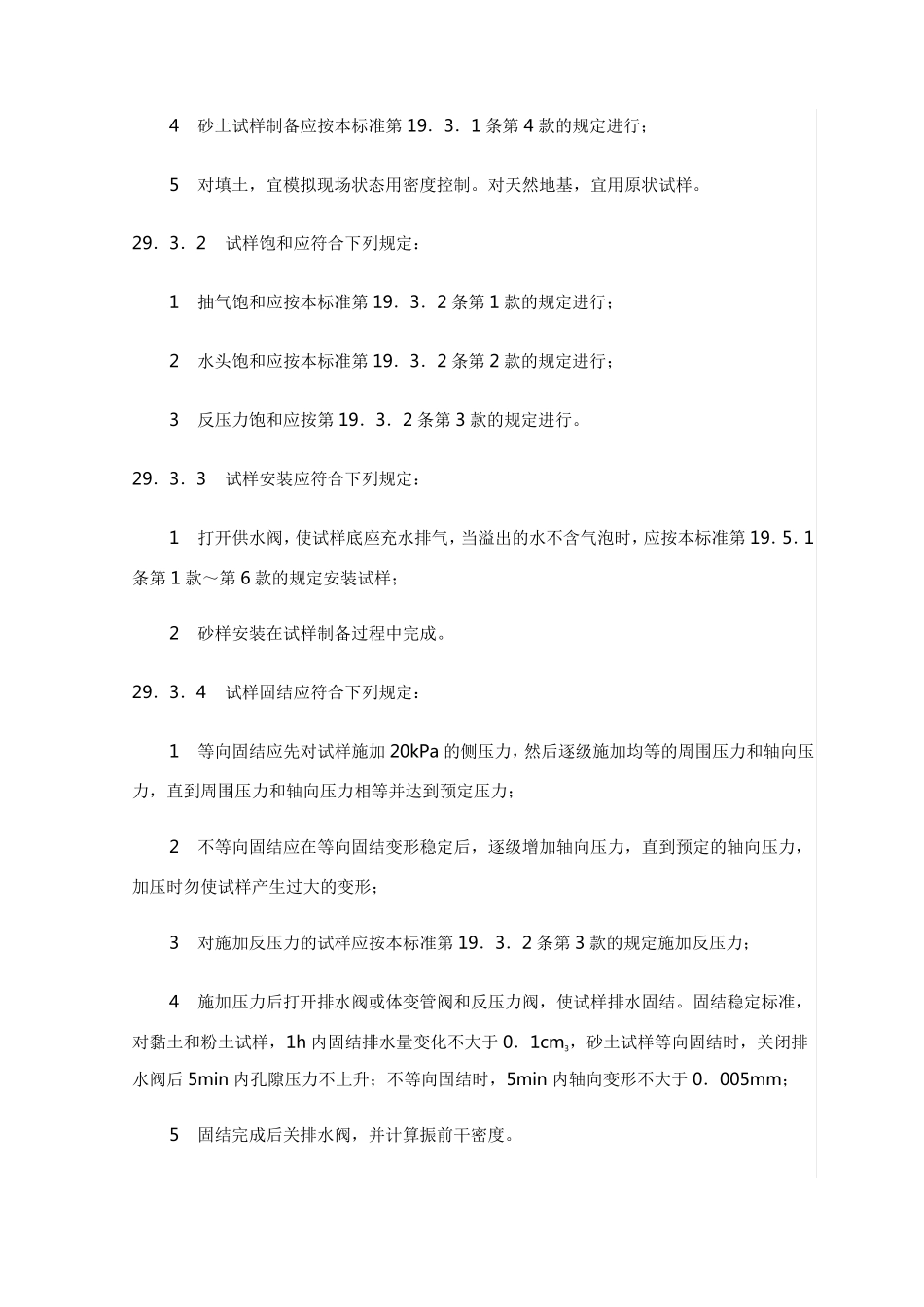

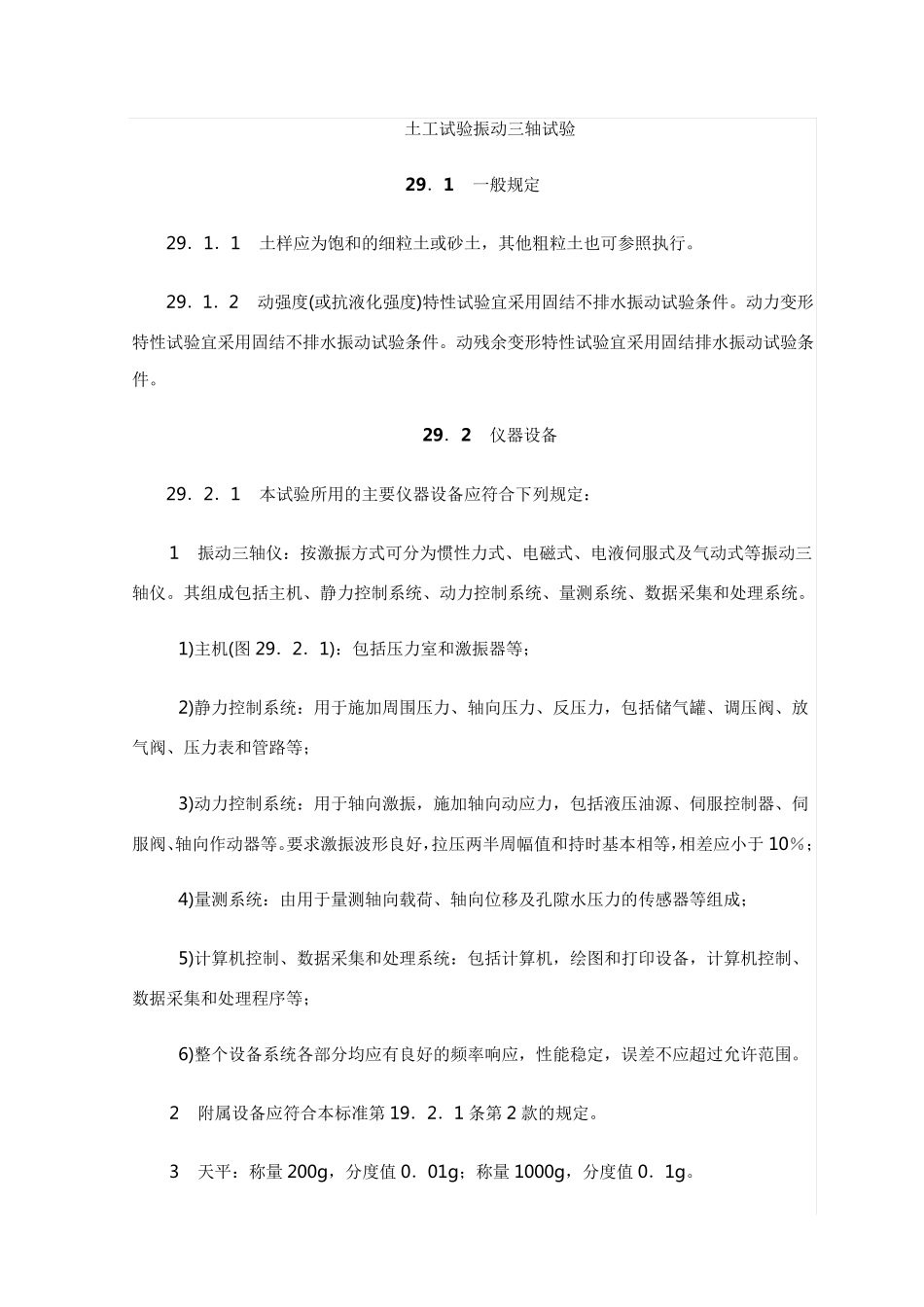

土工试验振动三轴试验 2 9 ．1 一般规定 29．1．1 土样应为饱和的细粒土或砂土，其他粗粒土也可参照执行。 29．1．2 动强度(或抗液化强度)特性试验宜采用固结不排水振动试验条件。动力变形特性试验宜采用固结不排水振动试验条件。动残余变形特性试验宜采用固结排水振动试验条件。 2 9 ．2 仪器设备 29．2．1 本试验所用的主要仪器设备应符合下列规定： 1 振动三轴仪：按激振方式可分为惯性力式、电磁式、电液伺服式及气动式等振动三轴仪。其组成包括主机、静力控制系统、动力控制系统、量测系统、数据采集和处理系统。 1)主机(图29．2．1)：包括压力室和激振器等； 2)静力控制系统：用于施加周围压力、轴向压力、反压力，包括储气罐、调压阀、放气阀、压力表和管路等； 3)动力控制系统：用于轴向激振，施加轴向动应力，包括液压油源、伺服控制器、伺服阀、轴向作动器等。要求激振波形良好，拉压两半周幅值和持时基本相等，相差应小于10％； 4)量测系统：由用于量测轴向载荷、轴向位移及孔隙水压力的传感器等组成； 5)计算机控制、数据采集和处理系统：包括计算机，绘图和打印设备，计算机控制、数据采集和处理程序等； 6)整个设备系统各部分均应有良好的频率响应，性能稳定，误差不应超过允许范围。 2 附属设备应符合本标准第19．2．1 条第2 款的规定。 3 天平：称量200g，分度值0．01g；称量1000g，分度值0．1g。 图29．2．1 液压伺服单向激振式振动三轴仪示意图 29．2．2 压力室、静力控制系统、孔隙水压力量测系统的检查应符合本标准第19．2．2条第1 款～第3 款的规定。 29 ．3 操作步骤 29．3．1 试样制备应符合下列规定： 1 本试验采用的试样最小直径为39．1mm，最大直径为101mm，高度以试样直径的2 倍～2．5 倍为宜； 2 原状土样的试样制备应按本标准第19．3．1 条第2 款的规定进行； 3 扰动土样的试样制备应按本标准第19．3．1 条第3 款的规定进行； 4 砂土试样制备应按本标准第19．3．1 条第4 款的规定进行； 5 对填土，宜模拟现场状态用密度控制。对天然地基，宜用原状试样。 29．3．2 试样饱和应符合下列规定： 1 抽气饱和应按本标准第19．3．2 条第1 款的规定进行； 2 水头饱和应按本标准第19．3．2 条第2 款的规定进行； 3 反压力饱和应按第19．3．2 条第3 款的规定进行。 29．3．3 试样安装应符合下列规定： 1 打开供水阀，使试样底座充水排气，当溢出的...
