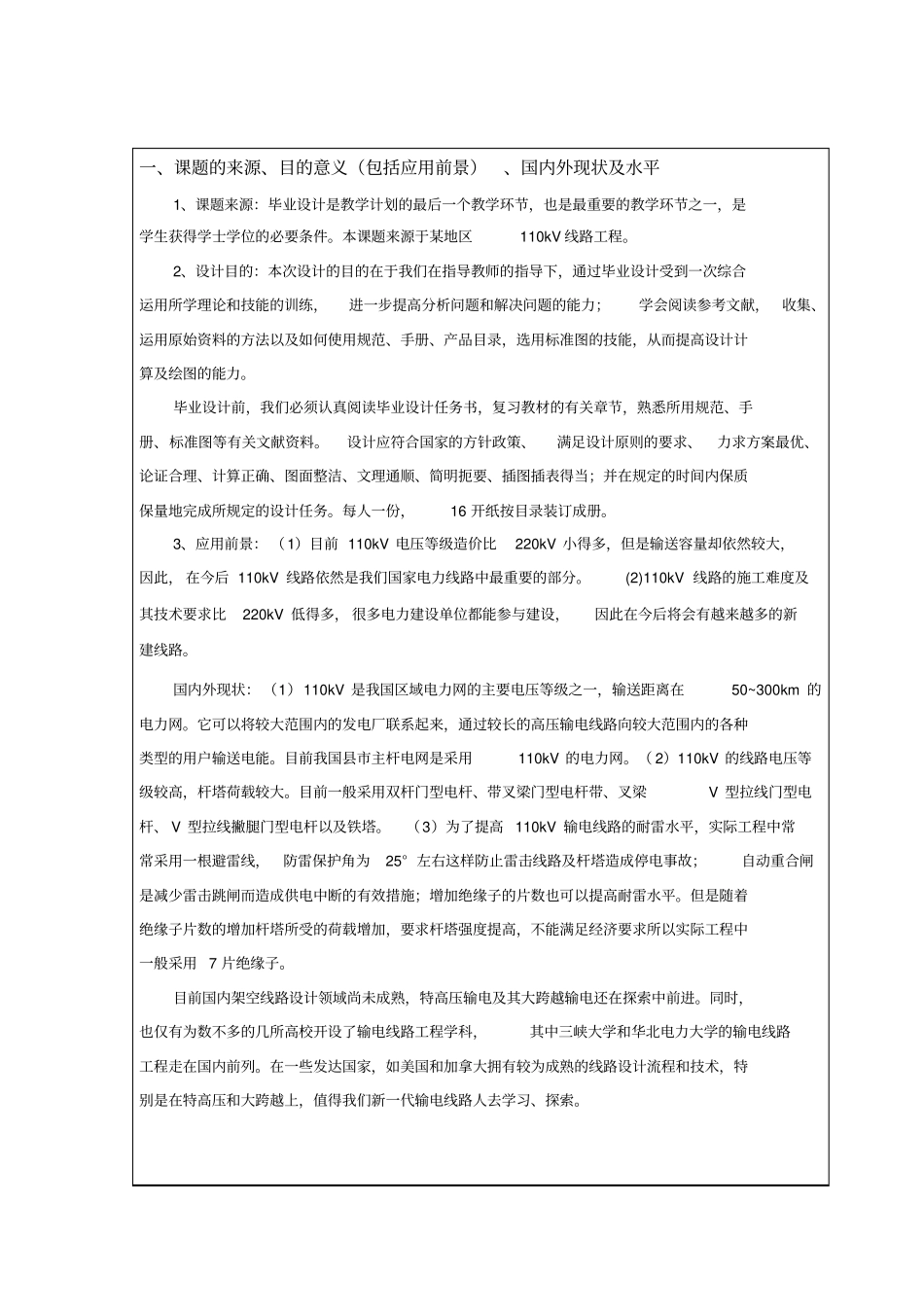

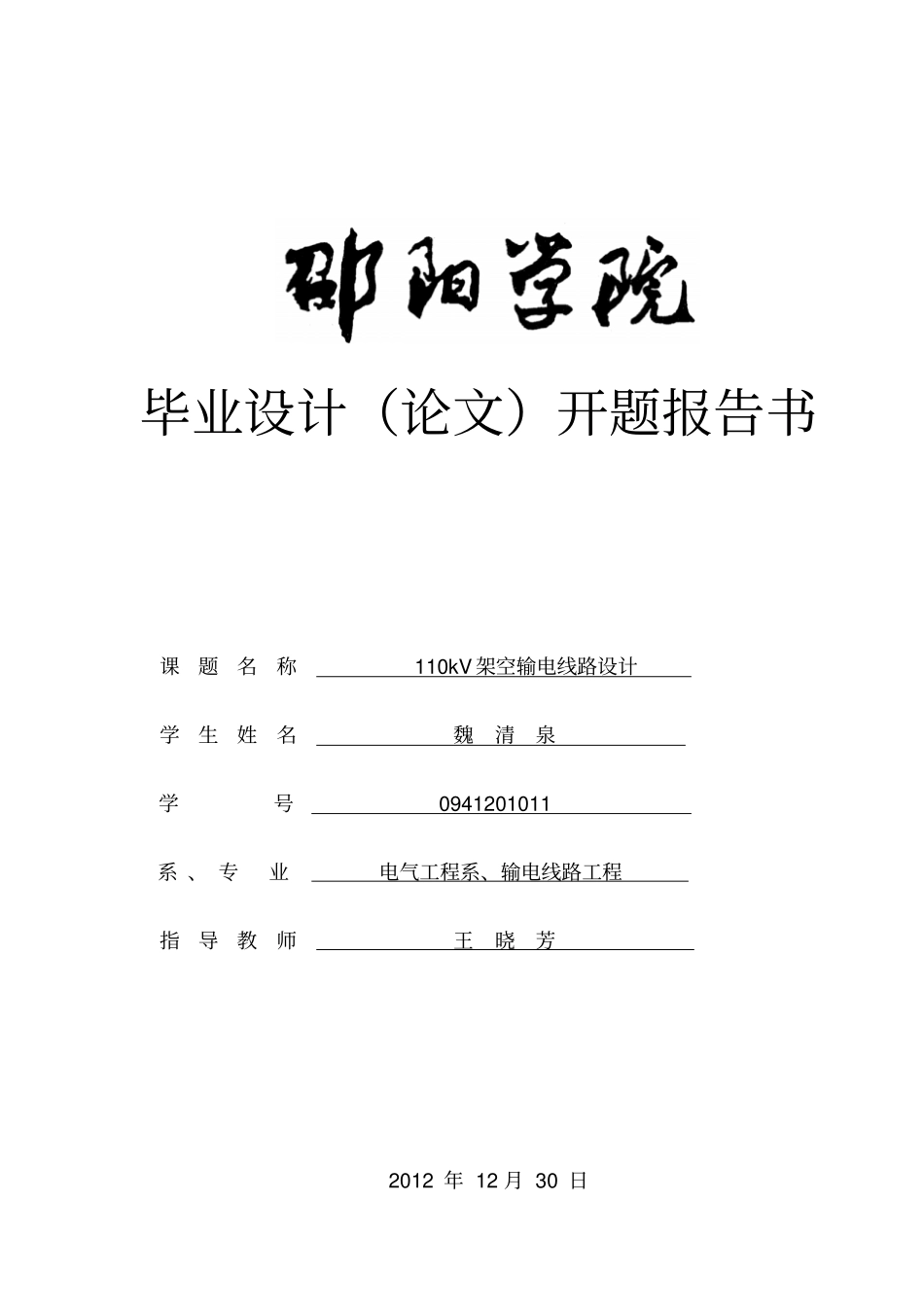

毕业设计（论文）开题报告书课题名称110kV 架空输电线路设计学生姓名魏清泉学号0941201011 系 、 专业电气工程系、输电线路工程指导教师王晓芳2012 年 12 月 30 日一、课题的来源、目的意义（包括应用前景）、国内外现状及水平1、课题来源：毕业设计是教学计划的最后一个教学环节，也是最重要的教学环节之一，是学生获得学士学位的必要条件。本课题来源于某地区110kV 线路工程。2、设计目的：本次设计的目的在于我们在指导教师的指导下，通过毕业设计受到一次综合运用所学理论和技能的训练，进一步提高分析问题和解决问题的能力；学会阅读参考文献，收集、运用原始资料的方法以及如何使用规范、手册、产品目录，选用标准图的技能，从而提高设计计算及绘图的能力。毕业设计前，我们必须认真阅读毕业设计任务书，复习教材的有关章节，熟悉所用规范、手册、标准图等有关文献资料。设计应符合国家的方针政策、满足设计原则的要求、力求方案最优、论证合理、计算正确、图面整洁、文理通顺、简明扼要、插图插表得当；并在规定的时间内保质保量地完成所规定的设计任务。每人一份，16 开纸按目录装订成册。3、应用前景： （1）目前 110kV 电压等级造价比220kV 小得多，但是输送容量却依然较大，因此， 在今后 110kV 线路依然是我们国家电力线路中最重要的部分。(2)110kV 线路的施工难度及其技术要求比220kV 低得多， 很多电力建设单位都能参与建设，因此在今后将会有越来越多的新建线路。国内外现状： （1）110kV 是我国区域电力网的主要电压等级之一，输送距离在50~300km 的电力网。它可以将较大范围内的发电厂联系起来，通过较长的高压输电线路向较大范围内的各种类型的用户输送电能。目前我国县市主杆电网是采用110kV 的电力网。（ 2）110kV 的线路电压等级较高，杆塔荷载较大。目前一般采用双杆门型电杆、带叉梁门型电杆带、叉梁V 型拉线门型电杆、 V 型拉线撇腿门型电杆以及铁塔。（3）为了提高 110kV 输电线路的耐雷水平，实际工程中常常采用一根避雷线，防雷保护角为25° 左右这样防止雷击线路及杆塔造成停电事故；自动重合闸是减少雷击跳闸而造成供电中断的有效措施；增加绝缘子的片数也可以提高耐雷水平。但是随着绝缘子片数的增加杆塔所受的荷载增加，要求杆塔强度提高，不能满足经济要求所以实际工程中一般采用 7 片绝缘子。目前国内架空线路设计领域尚未成熟，特高压输电及其大跨越输电还在探索中前进。同...
