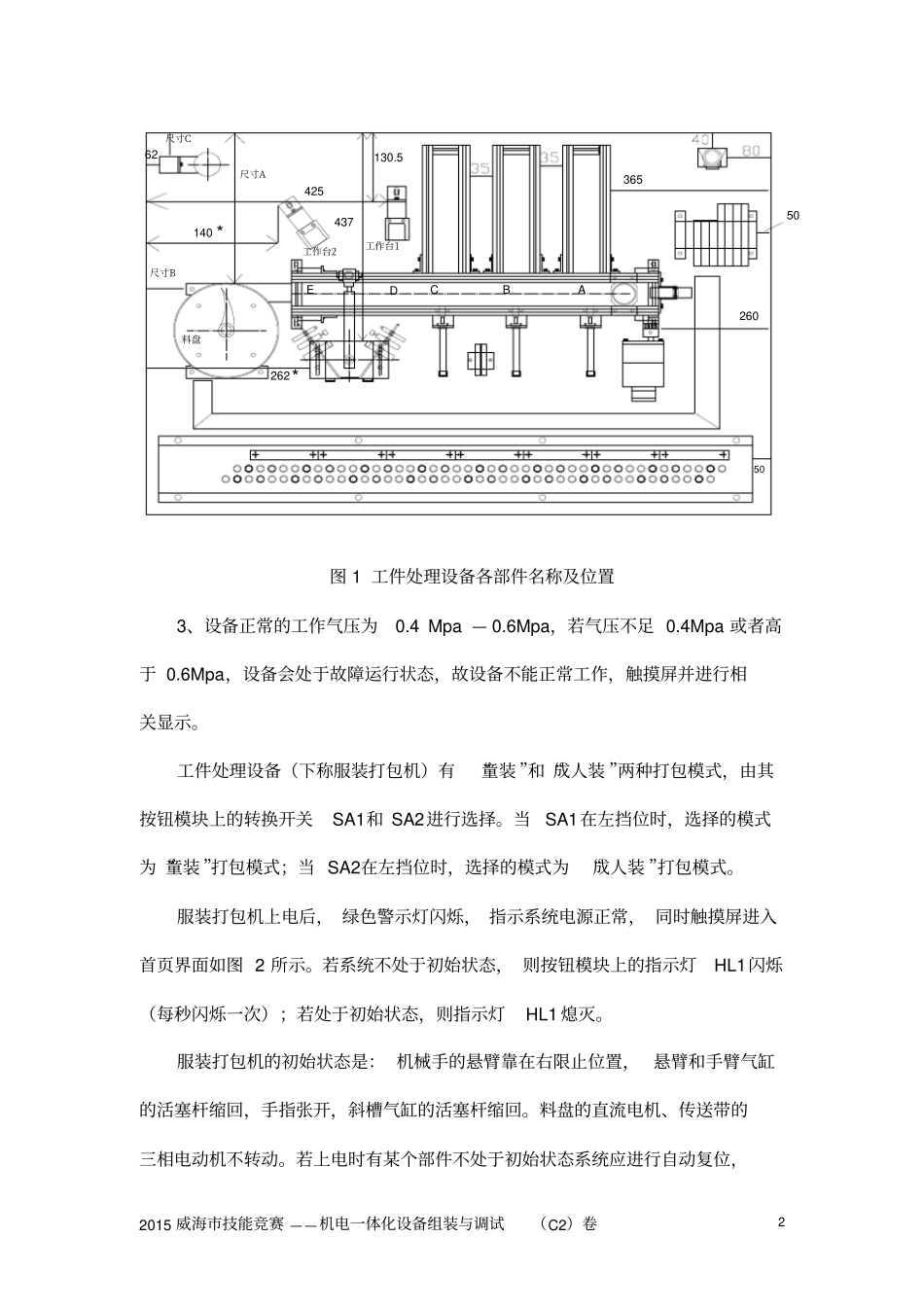

2015 威海市技能竞赛 ——机电一体化设备组装与调试（C2）卷0 2015年威海市技能竞赛机电一体化设备组装与调试工作任务书(C2) 2015· 11.16 2015 威海市技能竞赛 ——机电一体化设备组装与调试（C2）卷1 一、工作任务与要求一、按《工件处理设备组装图》 （图号 01）组装工件处理设备，并满足图纸提出的技术要求。二、本赛题不提供电气原理图和I/0 分配表，需要选手自助解决，但是你连接的电路应符合工艺规范要求。三、按《工件处理设备气动系统图》不提供，你连接工件处理设备的气路，使其符合工艺规范要求。四、请你正确理解工件处理设备的检测和分拣要求、意外情况的处理等，制作触摸屏的各界面， 编写工件处理设备的PLC 控制程序和设置变频器的参数。注意：本次考试中，使用了新增模拟量模块请选手妥当安排。在使用计算机编写程序时，请你随时保存已编好的程序，保存的文件名为工位号+A（如 3号工位文件名为 “3A”）。五、请你安装、调整传感器的位置和灵敏度，调整机械部件的位置，完成工件处理设备的整体调试，使工件处理设备能按照要求进行生产。二、工件处理设备说明1. 工件处理（服装打包机，）设备为先对金属件 （服装上衣） 和白塑料件（服装裤子）两种工件（服装） （黑色塑料件为生产过程中出现的不合格工件）进行熨烫，然后进行折叠，再分拣组合打包的机电一体化设备。2. 服装打包机设备高速运行时，变频器的输出频率为15Hz；服装打包机低速运行时，变频器的输出频率为10Hz（服装由 A 向 B 方向运行为传送带正转方向）。工件处理设备各部件位置如图所示：2015 威海市技能竞赛 ——机电一体化设备组装与调试（C2）卷2 36550260130.5425262*140 *437尺寸A尺寸B62尺寸C工作台1工作台2料盘50ABCDE图 1 工件处理设备各部件名称及位置3、设备正常的工作气压为0.4 Mpa — 0.6Mpa，若气压不足 0.4Mpa 或者高于 0.6Mpa，设备会处于故障运行状态，故设备不能正常工作，触摸屏并进行相关显示。工件处理设备（下称服装打包机）有“童装 ”和“成人装 ”两种打包模式，由其按钮模块上的转换开关SA1和 SA2进行选择。当SA1在左挡位时，选择的模式为“童装 ”打包模式；当 SA2在左挡位时，选择的模式为“成人装 ”打包模式。服装打包机上电后， 绿色警示灯闪烁， 指示系统电源正常， 同时触摸屏进入首页界面如图 2 所示。若系统不处于初始状态， 则按钮模块上的指示灯HL1闪烁（每秒闪烁一次）；若...
