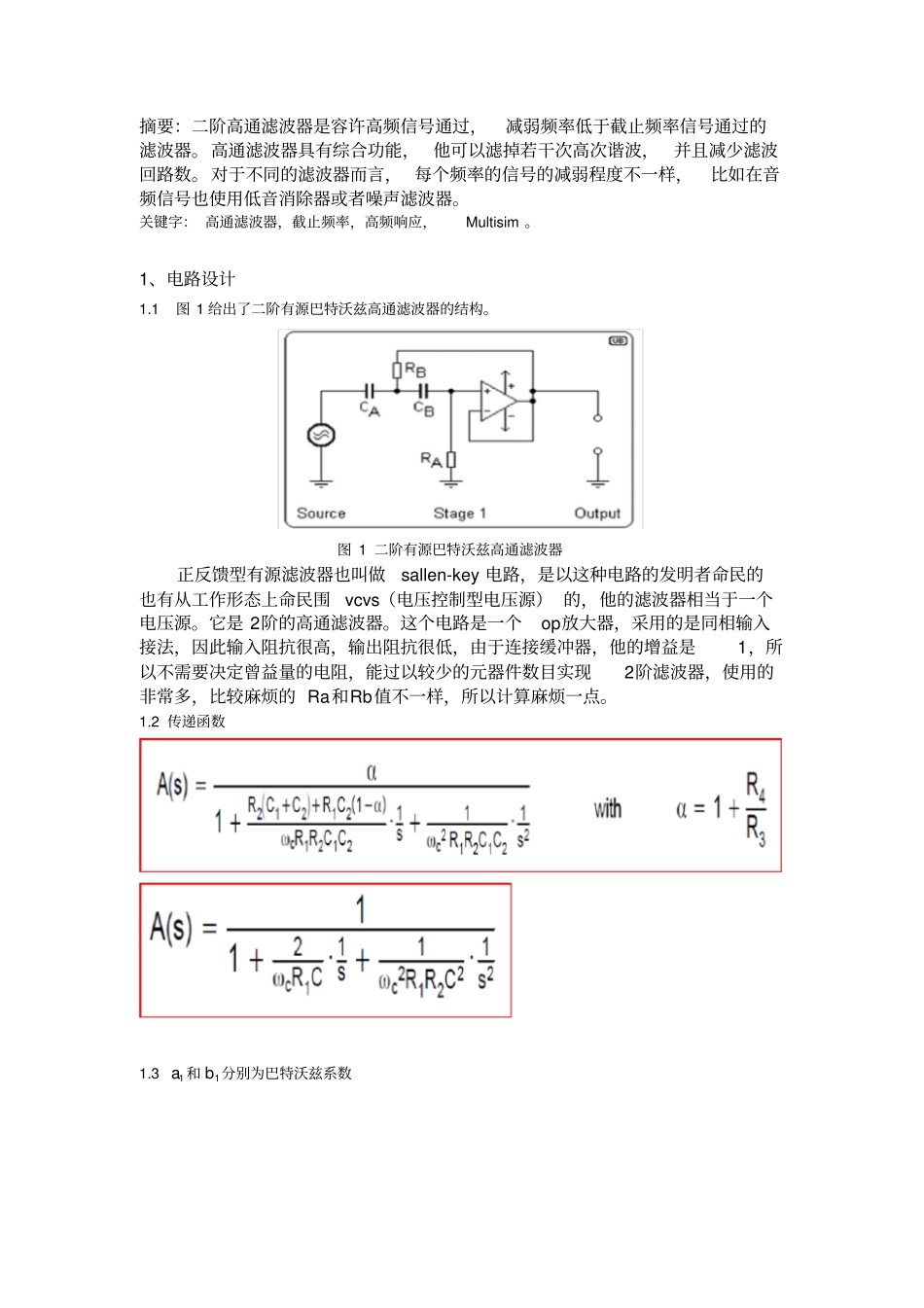

上海大学2013 ~2014 学年 冬季学期研究生课程课程名称:现代电路课程编号:07Z097004论文题目 : 二阶有源高通滤波电路研究生姓名 : 李兵学 号: 12720970 论文评语 : 成 绩: 任课教师 : 评阅日期 : 摘要:二阶高通滤波器是容许高频信号通过,减弱频率低于截止频率信号通过的滤波器。高通滤波器具有综合功能, 他可以滤掉若干次高次谐波,并且减少滤波回路数。对于不同的滤波器而言, 每个频率的信号的减弱程度不一样,比如在音频信号也使用低音消除器或者噪声滤波器。关键字: 高通滤波器,截止频率,高频响应,Multisim 。1、电路设计1.1 图 1 给出了二阶有源巴特沃兹高通滤波器的结构。图 1 二阶有源巴特沃兹高通滤波器正反馈型有源滤波器也叫做sallen-key 电路,是以这种电路的发明者命民的也有从工作形态上命民围vcvs(电压控制型电压源) 的,他的滤波器相当于一个电压源。它是 2阶的高通滤波器。这个电路是一个op放大器,采用的是同相输入接法,因此输入阻抗很高,输出阻抗很低,由于连接缓冲器,他的增益是1,所以不需要决定曾益量的电阻,能过以较少的元器件数目实现2阶滤波器,使用的非常多,比较麻烦的 Ra和Rb值不一样,所以计算麻烦一点。1.2 传递函数1.3 1a 和1b 分别为巴特沃兹系数1.4 当给定电容值和截止频率时,可以得到电阻值本文设计的是二阶高通滤波器,所以选取414.11a,11b1.5 当nFCKHzfc100,10时,可以求出电阻1R 和2RR1= 225.08Ω,R2= 112.54Ω2、Multisim 仿真图 2.1 二阶巴特沃兹高通滤波器仿真电路图图 2.2 仿真波特图3、结论信号源接入后,调整函数信号发生器的频率使他为10k赫兹,可见高频响应比较好。用这个滤波器可以对特定的频率点或者该点以外的频率进行有效的滤除,得到一个特定频率或者消除一个特定频率,让有用的信号尽可能无衰减的通过让无用信号尽可能大的衰减。
