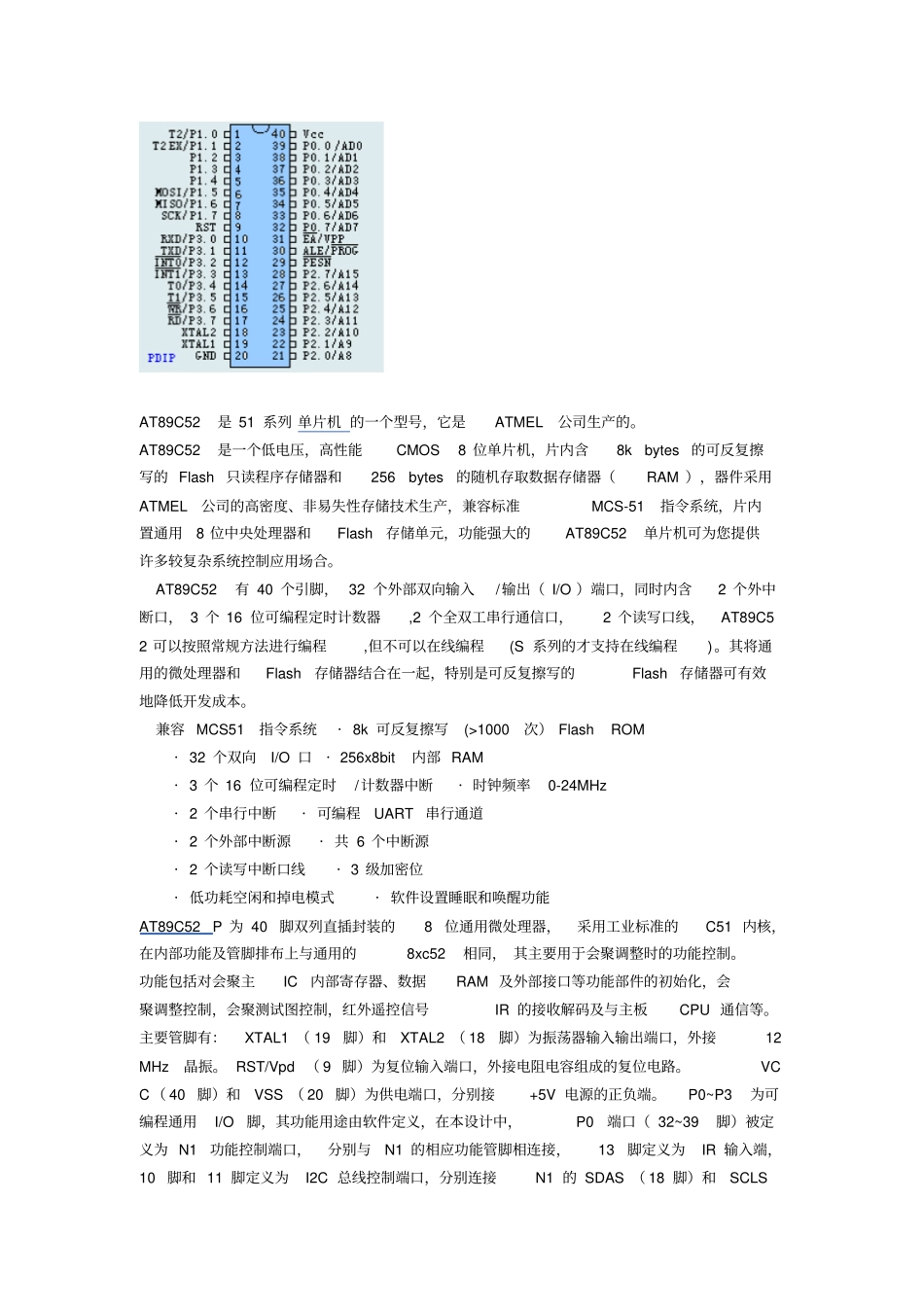

AT89C52是 51 系列 单片机 的一个型号，它是ATMEL公司生产的。AT89C52是一个低电压，高性能CMOS 8 位单片机，片内含8k bytes的可反复擦写的 Flash只读程序存储器和256 bytes的随机存取数据存储器（RAM ），器件采用ATMEL公司的高密度、非易失性存储技术生产，兼容标准MCS-51指令系统，片内置通用8 位中央处理器和Flash存储单元，功能强大的AT89C52单片机可为您提供许多较复杂系统控制应用场合。AT89C52有 40 个引脚， 32 个外部双向输入/输出（ I/O ）端口，同时内含2 个外中断口， 3 个 16 位可编程定时计数器,2 个全双工串行通信口，2 个读写口线，AT89C52 可以按照常规方法进行编程,但不可以在线编程(S 系列的才支持在线编程)。其将通用的微处理器和Flash存储器结合在一起，特别是可反复擦写的Flash存储器可有效地降低开发成本。兼容 MCS51指令系统· 8k 可反复擦写(>1000次） Flash ROM · 32 个双向I/O 口· 256x8bit内部 RAM · 3 个 16 位可编程定时/计数器中断· 时钟频率0-24MHz · 2 个串行中断· 可编程UART串行通道· 2 个外部中断源· 共 6 个中断源· 2 个读写中断口线· 3 级加密位· 低功耗空闲和掉电模式· 软件设置睡眠和唤醒功能AT89C52P 为 40 脚双列直插封装的8 位通用微处理器，采用工业标准的C51 内核，在内部功能及管脚排布上与通用的8xc52 相同， 其主要用于会聚调整时的功能控制。功能包括对会聚主IC 内部寄存器、数据RAM 及外部接口等功能部件的初始化，会聚调整控制，会聚测试图控制，红外遥控信号IR 的接收解码及与主板CPU 通信等。主要管脚有：XTAL1 （ 19 脚）和XTAL2 （ 18 脚）为振荡器输入输出端口，外接12MHz 晶振。 RST/Vpd （ 9 脚）为复位输入端口，外接电阻电容组成的复位电路。VCC（ 40 脚）和VSS （ 20 脚）为供电端口，分别接+5V 电源的正负端。P0~P3 为可编程通用I/O 脚，其功能用途由软件定义，在本设计中，P0 端口（ 32~39 脚）被定义为 N1 功能控制端口，分别与N1 的相应功能管脚相连接，13 脚定义为IR 输入端，10 脚和 11 脚定义为I2C 总线控制端口，分别连接N1 的 SDAS （ 18 脚）和SCLS（19 脚）端口，12 脚、 27 脚及 28 脚定义为握手信号功能端口，连接主板CPU 的相应功能端，用于当前制式的检测及会聚调整状态进入的控制功能。P0 口P0 口是一组8 位漏极开路型双向I/O ...
