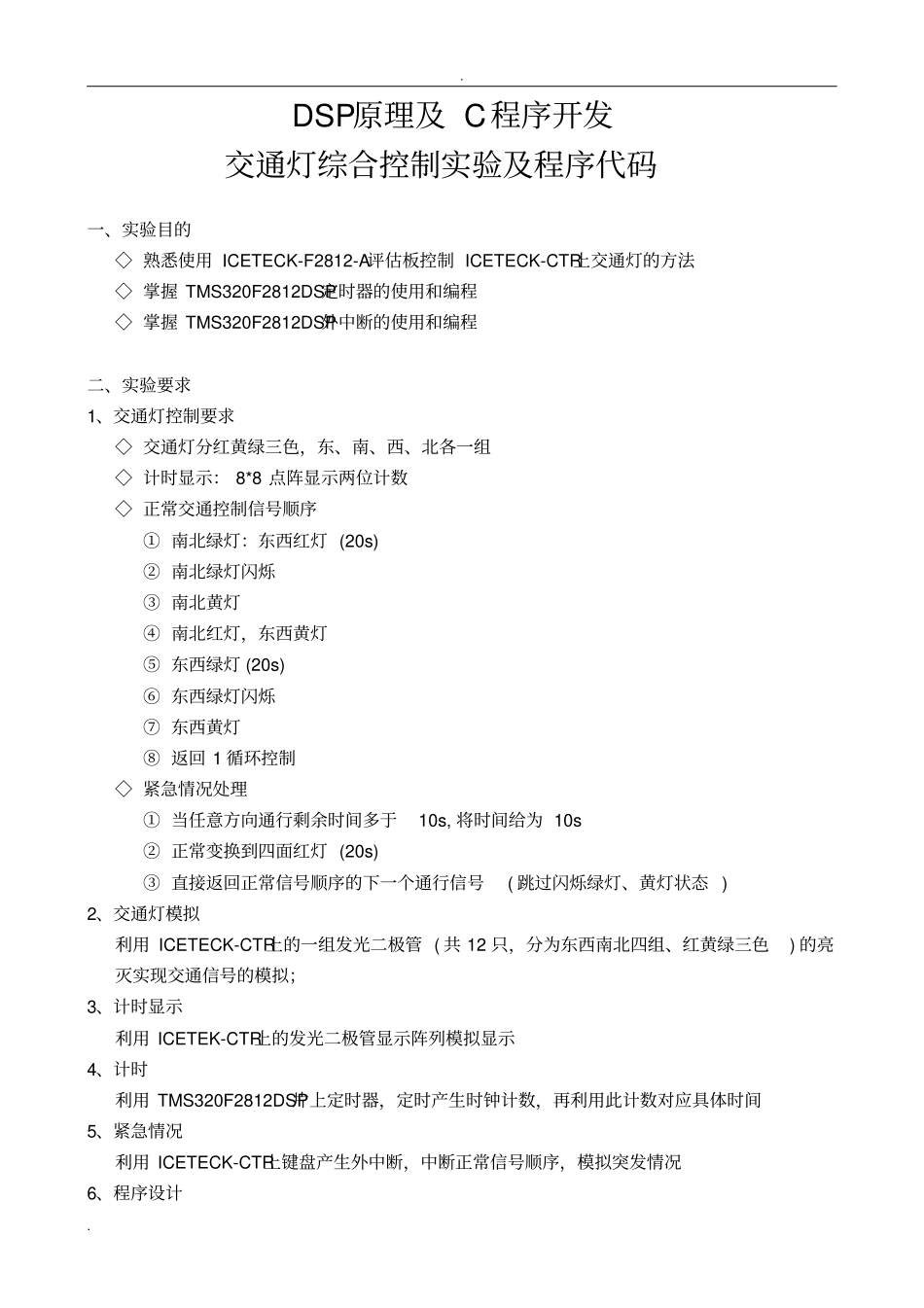

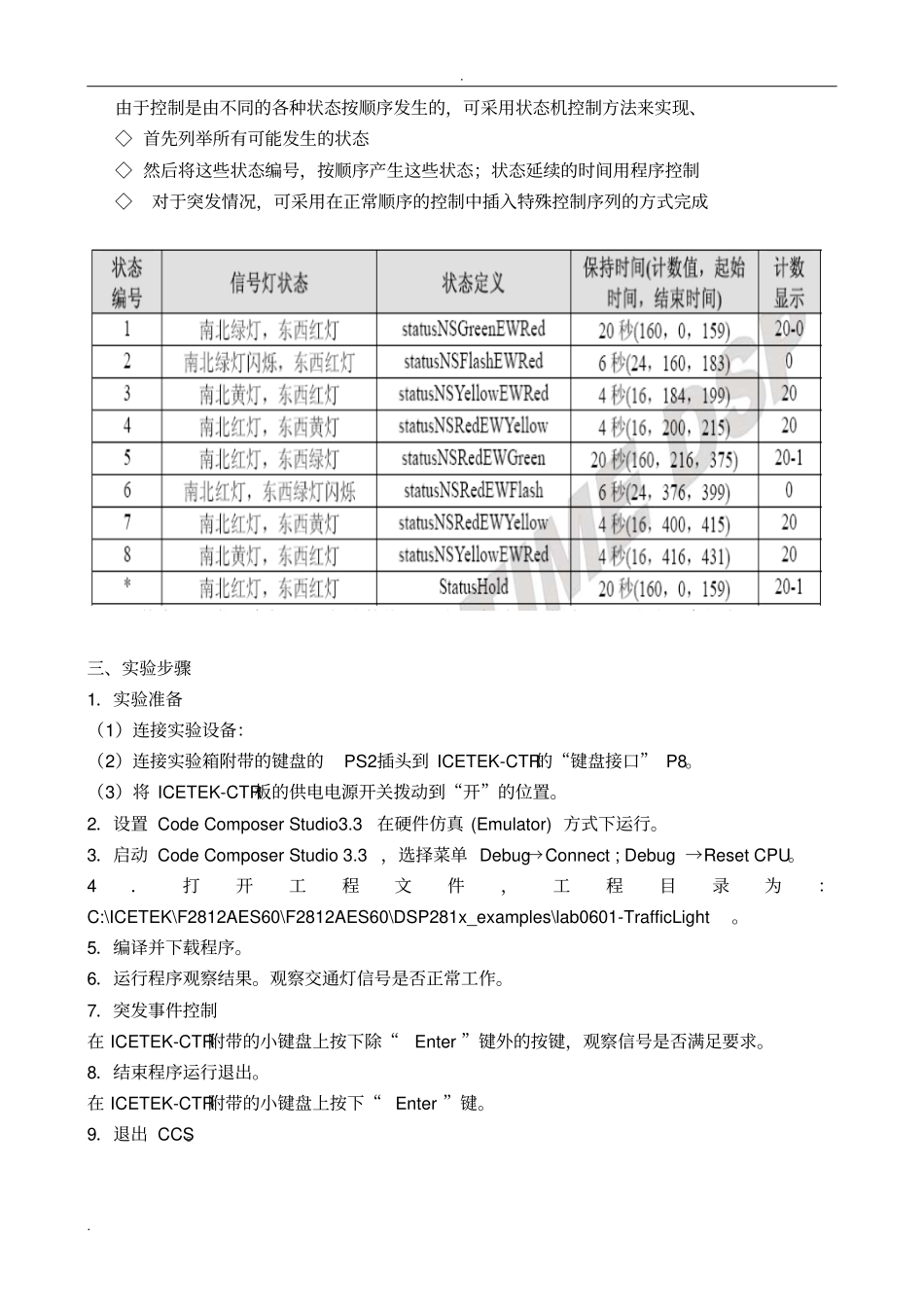

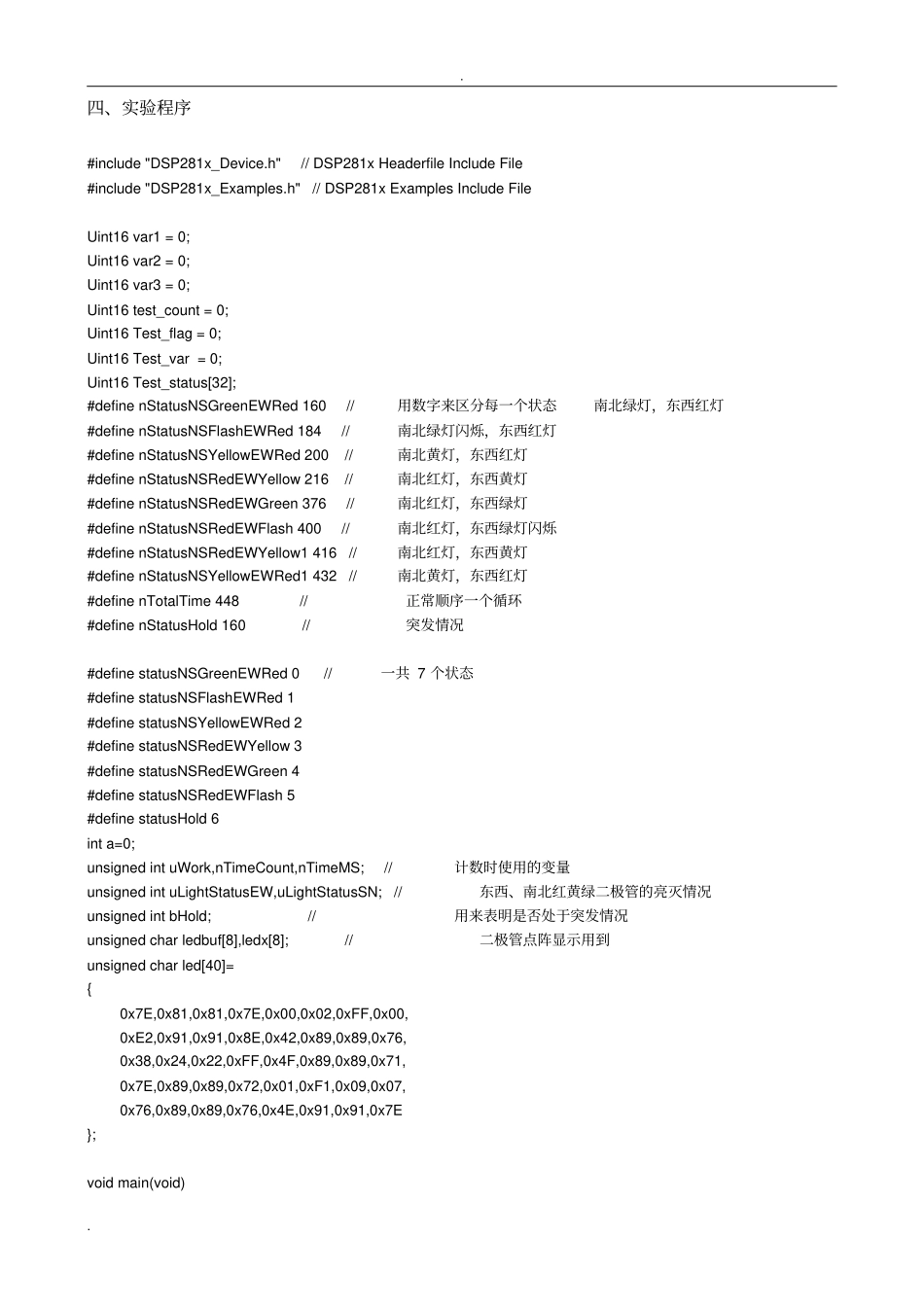

. . DSP原理及 C程序开发交通灯综合控制实验及程序代码一、实验目的◇ 熟悉使用 ICETECK-F2812-A评估板控制 ICETECK-CTR上交通灯的方法◇ 掌握 TMS320F2812DSP定时器的使用和编程◇ 掌握 TMS320F2812DSP外中断的使用和编程二、实验要求1、交通灯控制要求◇ 交通灯分红黄绿三色，东、南、西、北各一组◇ 计时显示： 8*8 点阵显示两位计数◇ 正常交通控制信号顺序① 南北绿灯：东西红灯 (20s) ② 南北绿灯闪烁③ 南北黄灯④ 南北红灯，东西黄灯⑤ 东西绿灯 (20s) ⑥ 东西绿灯闪烁⑦ 东西黄灯⑧ 返回 1 循环控制◇ 紧急情况处理① 当任意方向通行剩余时间多于10s, 将时间给为 10s ② 正常变换到四面红灯 (20s) ③ 直接返回正常信号顺序的下一个通行信号( 跳过闪烁绿灯、黄灯状态 ) 2、交通灯模拟利用 ICETECK-CTR上的一组发光二极管 ( 共 12 只，分为东西南北四组、红黄绿三色) 的亮灭实现交通信号的模拟；3、计时显示利用 ICETEK-CTR上的发光二极管显示阵列模拟显示4、计时利用 TMS320F2812DSP片上定时器，定时产生时钟计数，再利用此计数对应具体时间5、紧急情况利用 ICETECK-CTR上键盘产生外中断，中断正常信号顺序，模拟突发情况6、程序设计. . 由于控制是由不同的各种状态按顺序发生的，可采用状态机控制方法来实现、◇ 首先列举所有可能发生的状态◇ 然后将这些状态编号，按顺序产生这些状态；状态延续的时间用程序控制◇对于突发情况，可采用在正常顺序的控制中插入特殊控制序列的方式完成三、实验步骤1．实验准备（1）连接实验设备：（2）连接实验箱附带的键盘的PS2插头到 ICETEK-CTR的“键盘接口” P8。（3）将 ICETEK-CTR板的供电电源开关拨动到“开”的位置。2．设置 Code Composer Studio3.3在硬件仿真 (Emulator) 方式下运行。3．启动 Code Composer Studio 3.3 ，选择菜单 Debug→Connect ; Debug →Reset CPU。4．打开工程文件，工程目录为：C:\ICETEK\F2812AES60\F2812AES60\DSP281x_examples\lab0601-TrafficLight。5．编译并下载程序。6．运行程序观察结果。观察交通灯信号是否正常工作。7．突发事件控制在 ICETEK-CTR附带的小键盘上按下除“Enter ”键外的按键，观察信号是否满足要求。8．结束程序运行退出。在 ICETEK-CTR附带的小键盘上按下“ Enter ”键。9．退出 CCS。. . 四、实验程序#include "DSP281x_Device.h" // DSP281x Headerfil...
