完整版PCBA涂覆工艺控制规范1VIP免费

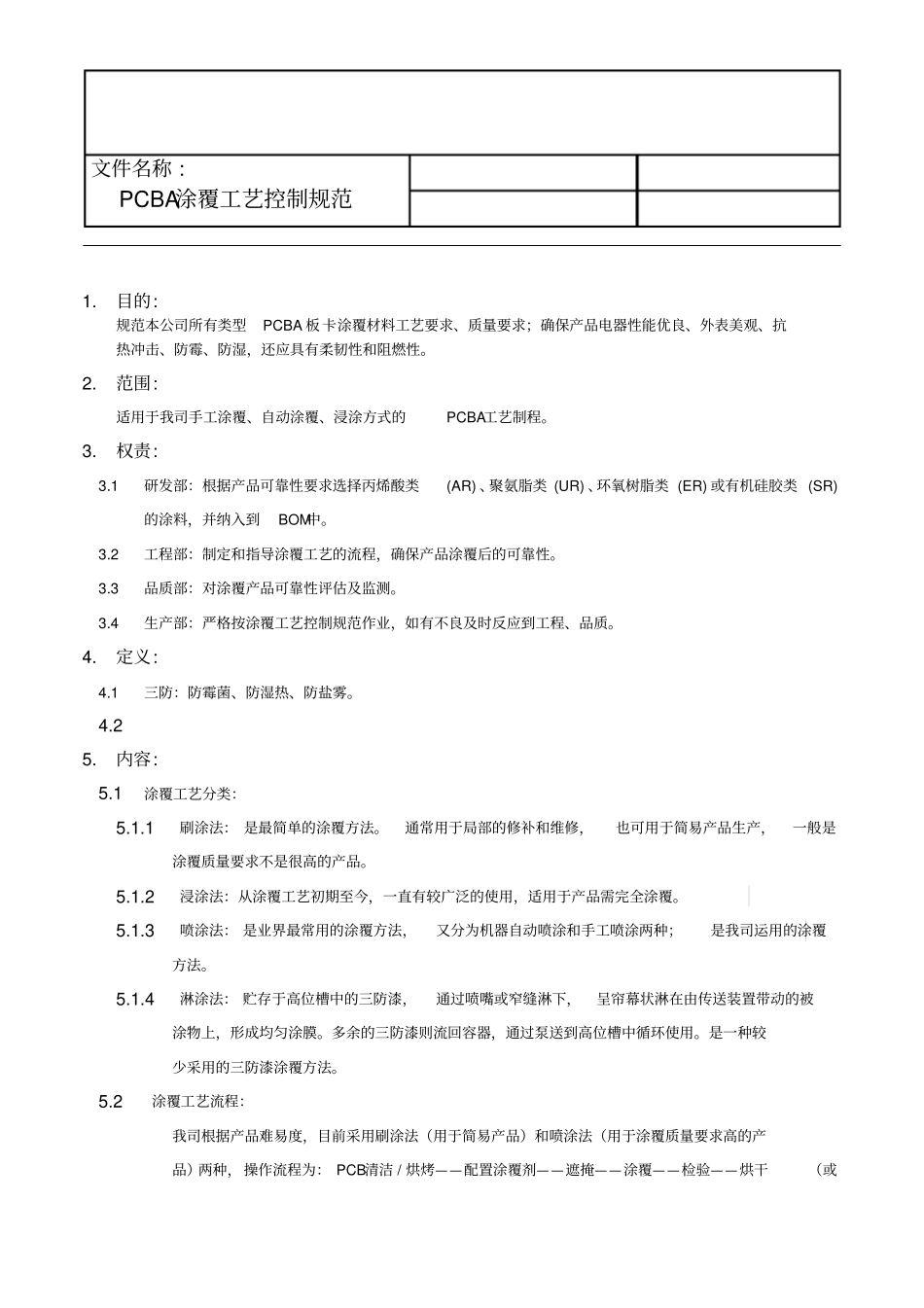

文件名称 : PCBA涂覆工艺控制规范1.目的: 规范本公司所有类型PCBA 板卡涂覆材料工艺要求、质量要求；确保产品电器性能优良、外表美观、抗热冲击、防霉、防湿，还应具有柔韧性和阻燃性。2.范围: 适用于我司手工涂覆、自动涂覆、浸涂方式的PCBA工艺制程。3.权责: 3.1研发部：根据产品可靠性要求选择丙烯酸类(AR) 、聚氨脂类 (UR) 、环氧树脂类 (ER) 或有机硅胶类 (SR)的涂料，并纳入到BOM中。3.2工程部：制定和指导涂覆工艺的流程，确保产品涂覆后的可靠性。3.3品质部：对涂覆产品可靠性评估及监测。3.4生产部：严格按涂覆工艺控制规范作业，如有不良及时反应到工程、品质。4.定义: 4.1三防：防霉菌、防湿热、防盐雾。4.25.内容: 5.1涂覆工艺分类：5.1.1刷涂法： 是最简单的涂覆方法。通常用于局部的修补和维修，也可用于简易产品生产，一般是涂覆质量要求不是很高的产品。5.1.2浸涂法：从涂覆工艺初期至今，一直有较广泛的使用，适用于产品需完全涂覆。5.1.3喷涂法： 是业界最常用的涂覆方法，又分为机器自动喷涂和手工喷涂两种；是我司运用的涂覆方法。5.1.4淋涂法： 贮存于高位槽中的三防漆，通过喷嘴或窄缝淋下，呈帘幕状淋在由传送装置带动的被涂物上，形成均匀涂膜。多余的三防漆则流回容器，通过泵送到高位槽中循环使用。是一种较少采用的三防漆涂覆方法。5.2涂覆工艺流程：我司根据产品难易度，目前采用刷涂法（用于简易产品）和喷涂法（用于涂覆质量要求高的产品）两种，操作流程为： PCB清洁 / 烘烤——配置涂覆剂——遮掩——涂覆——检验——烘干（或文件名称 : PCBA涂覆工艺控制规范自然固化）——检验——修补——转下工序。5.3 操作规范 : 5.3.1涂覆前准备 : 确认涂覆工艺包括涂覆方式、烘干温度、烘干时间、工具、量具等。5.3.2PCBA清洁、烘干：除去潮气和水分，涂覆前必须先将要PCBA 板表面的灰尘、潮气和松香除净，使涂料很好地粘着在线路板表面。烘板条件：60° C，30— 40 分钟，趁热涂覆效果更佳。5．3． 3 涂覆剂调试：根据《产品工艺要求》选取对应的涂料，按照要求比例配比，如：产品类别涂料比例涂覆方式白色家电控制板 DL-518 1：1 刷涂法 / 喷涂法小家电、变频类EA1-2577 1：2 喷涂法员 车载变频 \ 洗碗机、燃气冰箱 EA1-2577 1：0.5 浸涂法变频密脚 IC 信越 3421 单组份喷涂法如需要配比的双组份涂料, 如比例调配后用玻璃棒搅拌2Min，静止 5Min 后方可使用；不同...
