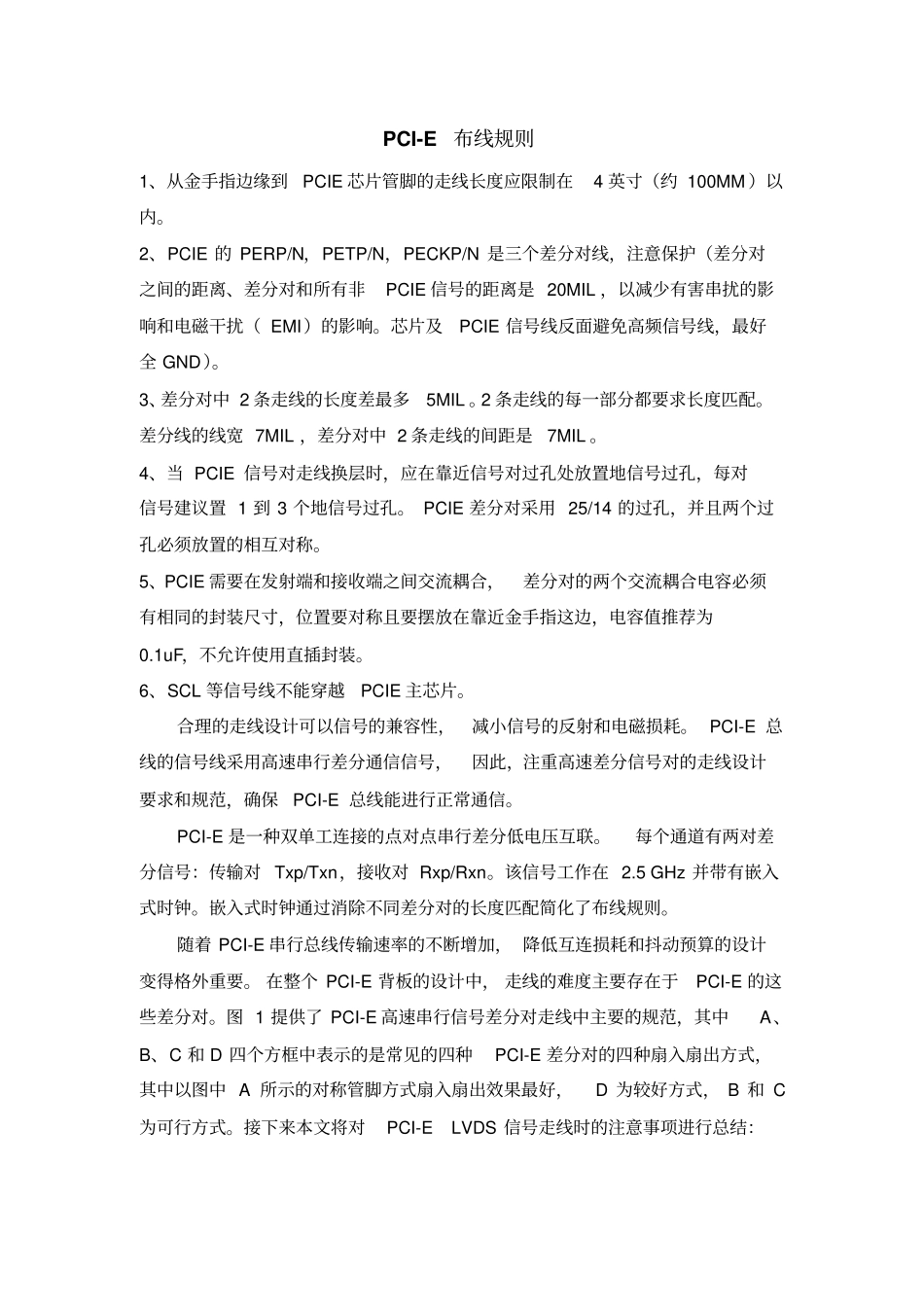

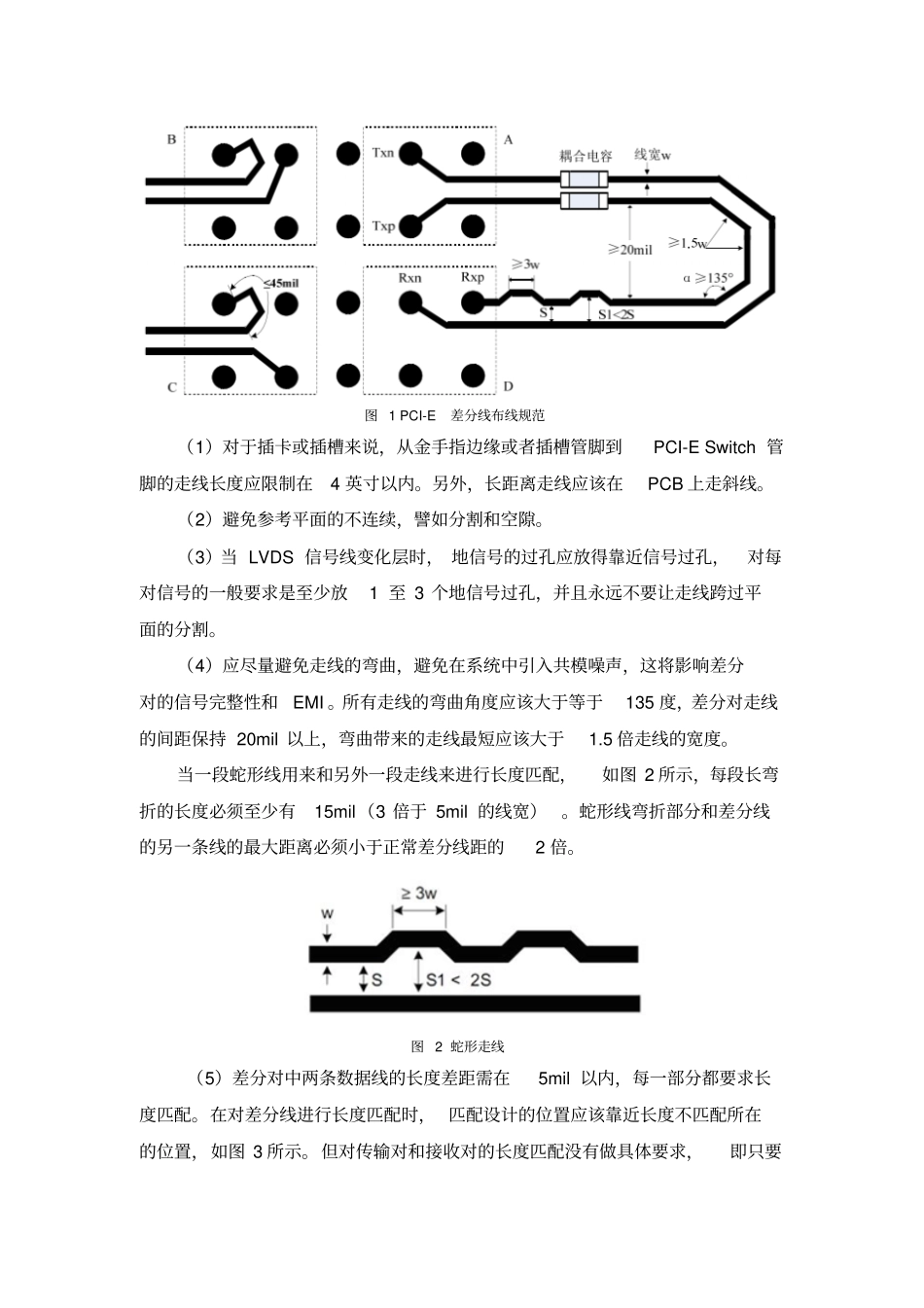

PCI-E 布线规则1、从金手指边缘到PCIE 芯片管脚的走线长度应限制在4 英寸（约 100MM ）以内。2、PCIE 的 PERP/N，PETP/N，PECKP/N 是三个差分对线，注意保护（差分对之间的距离、差分对和所有非PCIE 信号的距离是 20MIL ，以减少有害串扰的影响和电磁干扰（ EMI）的影响。芯片及PCIE 信号线反面避免高频信号线，最好全 GND）。3、差分对中 2 条走线的长度差最多5MIL 。2 条走线的每一部分都要求长度匹配。差分线的线宽 7MIL ，差分对中 2 条走线的间距是7MIL 。4、当 PCIE 信号对走线换层时，应在靠近信号对过孔处放置地信号过孔，每对信号建议置 1 到 3 个地信号过孔。 PCIE 差分对采用 25/14 的过孔，并且两个过孔必须放置的相互对称。5、PCIE 需要在发射端和接收端之间交流耦合，差分对的两个交流耦合电容必须有相同的封装尺寸，位置要对称且要摆放在靠近金手指这边，电容值推荐为0.1uF，不允许使用直插封装。6、SCL 等信号线不能穿越PCIE 主芯片。合理的走线设计可以信号的兼容性，减小信号的反射和电磁损耗。 PCI-E 总线的信号线采用高速串行差分通信信号，因此，注重高速差分信号对的走线设计要求和规范，确保PCI-E 总线能进行正常通信。PCI-E 是一种双单工连接的点对点串行差分低电压互联。每个通道有两对差分信号：传输对 Txp/Txn，接收对 Rxp/Rxn。该信号工作在 2.5 GHz 并带有嵌入式时钟。嵌入式时钟通过消除不同差分对的长度匹配简化了布线规则。随着 PCI-E 串行总线传输速率的不断增加， 降低互连损耗和抖动预算的设计变得格外重要。 在整个 PCI-E 背板的设计中， 走线的难度主要存在于PCI-E 的这些差分对。图 1 提供了 PCI-E 高速串行信号差分对走线中主要的规范，其中A、B、C 和 D 四个方框中表示的是常见的四种PCI-E 差分对的四种扇入扇出方式，其中以图中 A 所示的对称管脚方式扇入扇出效果最好，D 为较好方式， B 和 C为可行方式。接下来本文将对PCI-E LVDS 信号走线时的注意事项进行总结：图 1 PCI-E 差分线布线规范（1）对于插卡或插槽来说，从金手指边缘或者插槽管脚到PCI-E Switch 管脚的走线长度应限制在4 英寸以内。另外，长距离走线应该在PCB 上走斜线。（2）避免参考平面的不连续，譬如分割和空隙。（3）当 LVDS 信号线变化层时， 地信号的过孔应放得靠近信号过孔，对每对信号的一般要求是至少放1 至 3 个地信号过孔，并且永远不要让...
