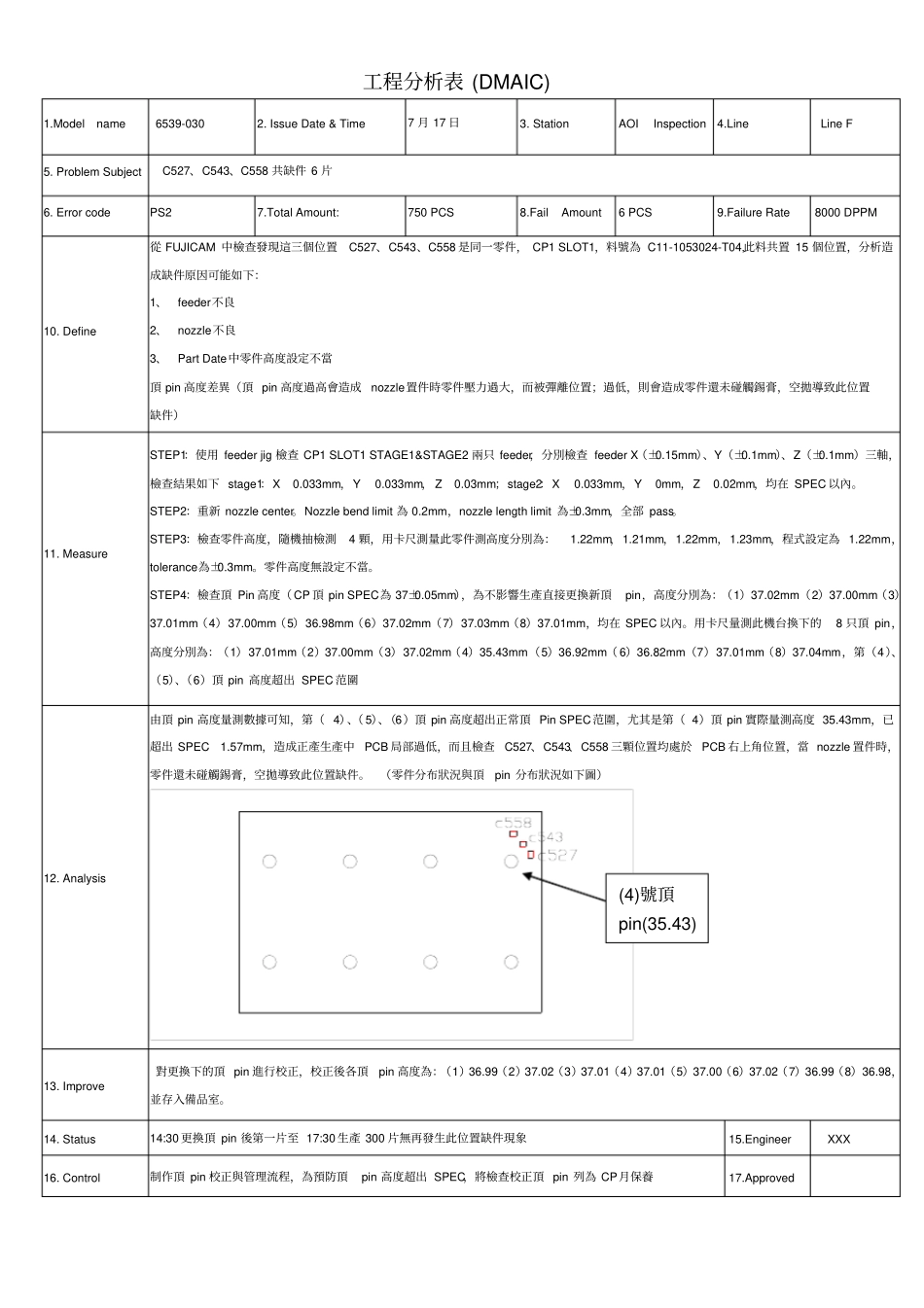

工程分析表 (DMAIC) 1.Model name 6539-030 2. Issue Date & Time 7 月 17 日3. Station AOIInspection 4.Line Line F 5. Problem Subject C527、C543、C558 共缺件 6 片6. Error code PS2 7.Total Amount: 750 PCS 8.Fail Amount 6 PCS 9.Failure Rate 8000 DPPM 10. Define 從 FUJICAM 中檢查發現這三個位置C527、C543、C558 是同一零件， CP1 SLOT1，料號為 C11-1053024-T04,此料共置 15 個位置，分析造成缺件原因可能如下：1、feeder不良2、nozzle不良3、Part Date中零件高度設定不當頂 pin 高度差異（頂 pin 高度過高會造成nozzle置件時零件壓力過大，而被彈離位置；過低，則會造成零件還未碰觸錫膏，空拋導致此位置缺件）11. Measure STEP1：使用 feeder jig 檢查 CP1 SLOT1 STAGE1&STAGE2 兩只 feeder，分別檢查 feeder X（±0.15mm）、Y（±0.1mm）、Z（±0.1mm）三軸，檢查結果如下 stage1：X 0.033mm，Y0.033mm， Z0.03mm；stage2：X 0.033mm，Y0mm，Z0.02mm，均在 SPEC 以內。STEP2：重新 nozzle center。Nozzle bend limit 為 0.2mm，nozzle length limit 為±0.3mm，全部 pass。STEP3：檢查零件高度，隨機抽檢測4 顆，用卡尺測量此零件測高度分別為：1.22mm，1.21mm，1.22mm，1.23mm，程式設定為 1.22mm，tolerance為±0.3mm。零件高度無設定不當。STEP4：檢查頂 Pin 高度（ CP 頂 pin SPEC為 37±0.05mm），為不影響生產直接更換新頂pin，高度分別為：（1）37.02mm（2）37.00mm（3）37.01mm（4）37.00mm（5）36.98mm（6）37.02mm（7）37.03mm（8）37.01mm，均在 SPEC 以內。用卡尺量測此機台換下的8 只頂 pin，高度分別為：（1）37.01mm（2）37.00mm（3）37.02mm（4）35.43mm（5）36.92mm（ 6）36.82mm（7）37.01mm（8）37.04mm，第（4）、（5）、（6）頂 pin 高度超出 SPEC 范圍12. Analysis 由頂 pin 高度量測數據可知，第（ 4）、（ 5）、（6）頂 pin 高度超出正常頂 Pin SPEC范圍，尤其是第（ 4）頂 pin 實際量測高度 35.43mm，已超出 SPEC1.57mm，造成正產生產中PCB 局部過低，而且檢查C527、C543、C558 三顆位置均處於PCB 右上角位置，當 nozzle 置件時，零件還未碰觸錫膏，空拋導致此位置缺件。（零件分布狀況與頂pin 分布狀況如下圖）13. Improve 對更換下的頂 pin 進行校正，校正後各頂pin 高度為：（1）36.99（2）37.02（3）37.01（4）37.01（5）37.00（6）37.02（7）36.99（8）36.98，並存入備品室。14. Status 14:30 更換頂 pin 後第一片至 17:30 生產 300 片無再發生此位置缺件現象15.Engineer XXX 16. Control 制作頂 pin 校正與管理流程，為預防頂pin 高度超出 SPEC，將檢查校正頂 pin 列為 CP月保養17.Approved (4)號頂pin(35.43)
