完整版ZN21真空断路器日常维护及常见问题检修VIP免费

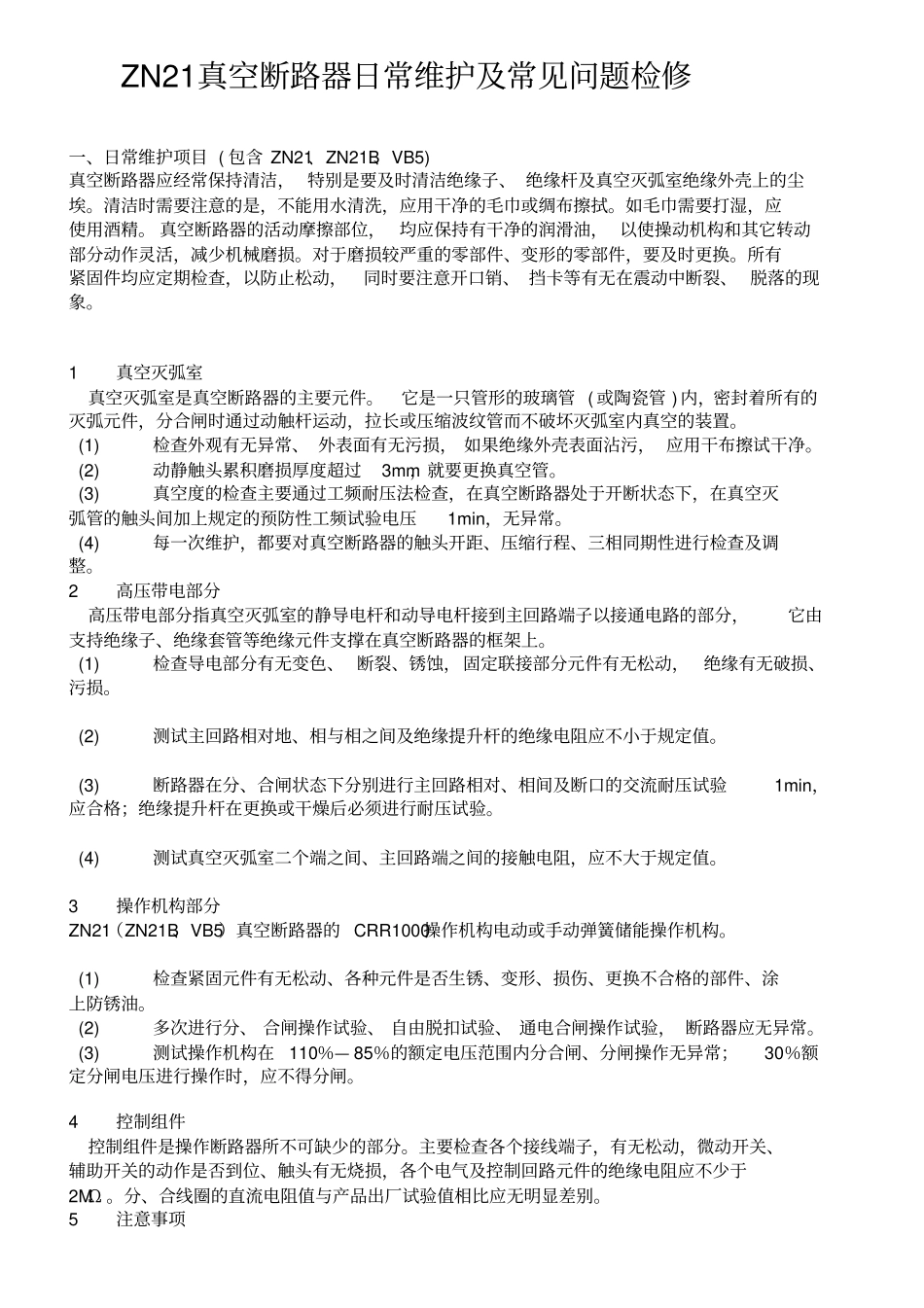

ZN21真空断路器日常维护及常见问题检修一、日常维护项目 ( 包含 ZN21、ZN21B、VB5) 真空断路器应经常保持清洁， 特别是要及时清洁绝缘子、 绝缘杆及真空灭弧室绝缘外壳上的尘埃。清洁时需要注意的是，不能用水清洗，应用干净的毛巾或绸布擦拭。如毛巾需要打湿，应使用酒精。 真空断路器的活动摩擦部位， 均应保持有干净的润滑油， 以使操动机构和其它转动部分动作灵活，减少机械磨损。对于磨损较严重的零部件、变形的零部件，要及时更换。所有紧固件均应定期检查，以防止松动，同时要注意开口销、 挡卡等有无在震动中断裂、 脱落的现象。1 真空灭弧室真空灭弧室是真空断路器的主要元件。它是一只管形的玻璃管 ( 或陶瓷管 ) 内，密封着所有的灭弧元件，分合闸时通过动触杆运动，拉长或压缩波纹管而不破坏灭弧室内真空的装置。 (1) 检查外观有无异常、 外表面有无污损， 如果绝缘外壳表面沾污， 应用干布擦试干净。 (2) 动静触头累积磨损厚度超过3mm，就要更换真空管。 (3) 真空度的检查主要通过工频耐压法检查，在真空断路器处于开断状态下，在真空灭弧管的触头间加上规定的预防性工频试验电压1min，无异常。 (4) 每一次维护，都要对真空断路器的触头开距、压缩行程、三相同期性进行检查及调整。2 高压带电部分高压带电部分指真空灭弧室的静导电杆和动导电杆接到主回路端子以接通电路的部分，它由支持绝缘子、绝缘套管等绝缘元件支撑在真空断路器的框架上。 (1) 检查导电部分有无变色、 断裂、锈蚀，固定联接部分元件有无松动，绝缘有无破损、污损。 (2) 测试主回路相对地、相与相之间及绝缘提升杆的绝缘电阻应不小于规定值。 (3) 断路器在分、合闸状态下分别进行主回路相对、相间及断口的交流耐压试验1min，应合格；绝缘提升杆在更换或干燥后必须进行耐压试验。 (4) 测试真空灭弧室二个端之间、主回路端之间的接触电阻，应不大于规定值。3 操作机构部分ZN21（ZN21B、VB5）真空断路器的 CRR1000操作机构电动或手动弹簧储能操作机构。 (1) 检查紧固元件有无松动、各种元件是否生锈、变形、损伤、更换不合格的部件、涂上防锈油。 (2) 多次进行分、 合闸操作试验、 自由脱扣试验、 通电合闸操作试验， 断路器应无异常。 (3) 测试操作机构在110％— 85％的额定电压范围内分合闸、分闸操作无异常；30％额定分闸电压进行操作时，应不得分闸。4 控制组件控制组件是操作断路器所不可缺少的部分。主要检...
