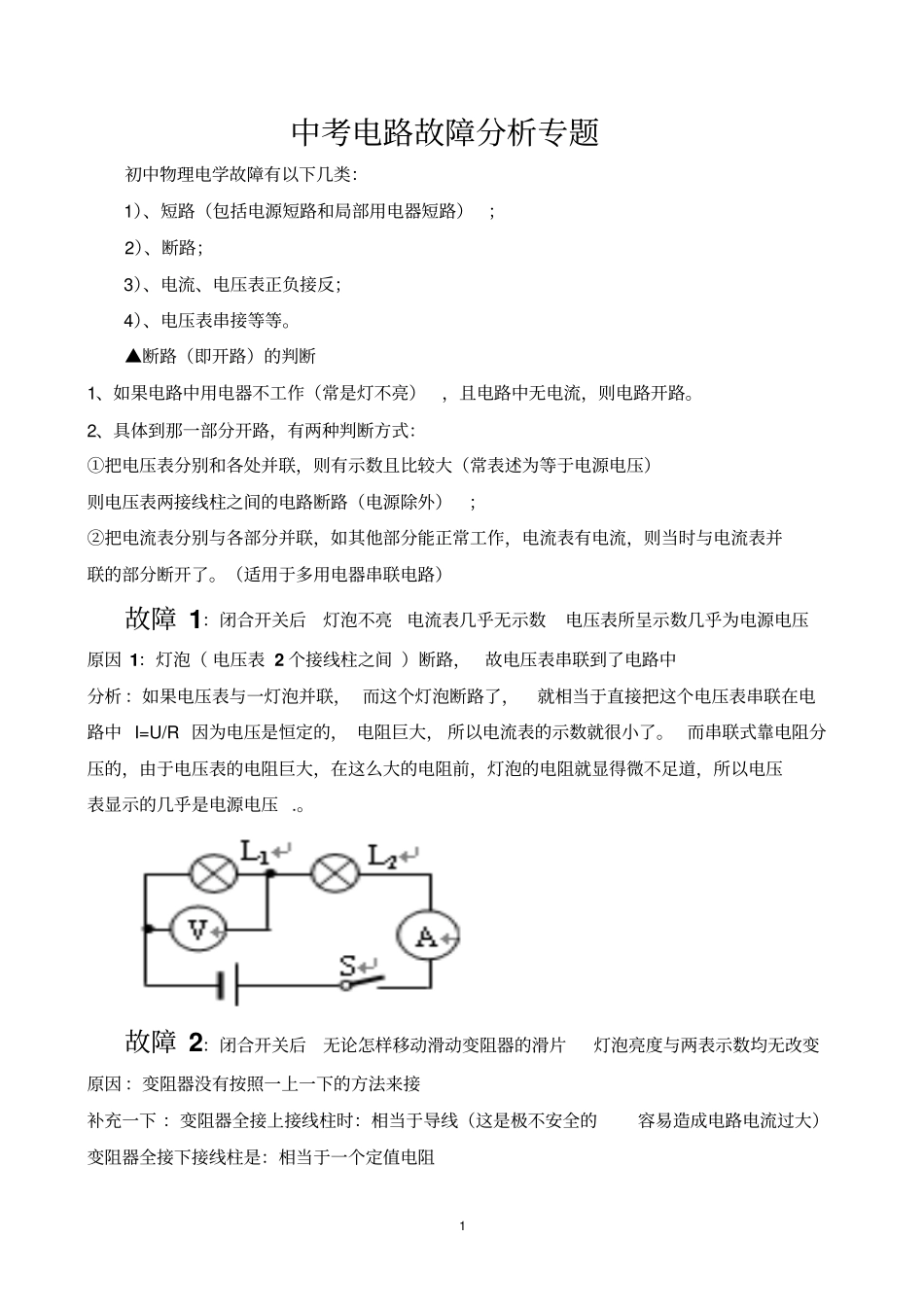

1 中考电路故障分析专题初中物理电学故障有以下几类：1）、短路（包括电源短路和局部用电器短路）；2）、断路；3）、电流、电压表正负接反；4）、电压表串接等等。▲断路（即开路）的判断1、如果电路中用电器不工作（常是灯不亮），且电路中无电流，则电路开路。2、具体到那一部分开路，有两种判断方式：①把电压表分别和各处并联，则有示数且比较大（常表述为等于电源电压）则电压表两接线柱之间的电路断路（电源除外）；②把电流表分别与各部分并联，如其他部分能正常工作，电流表有电流，则当时与电流表并联的部分断开了。（适用于多用电器串联电路）故障 1：闭合开关后灯泡不亮电流表几乎无示数电压表所呈示数几乎为电源电压原因 1：灯泡（ 电压表 2 个接线柱之间 ）断路，故电压表串联到了电路中分析 ：如果电压表与一灯泡并联， 而这个灯泡断路了，就相当于直接把这个电压表串联在电路中 I=U/R 因为电压是恒定的， 电阻巨大， 所以电流表的示数就很小了。 而串联式靠电阻分压的，由于电压表的电阻巨大，在这么大的电阻前，灯泡的电阻就显得微不足道，所以电压表显示的几乎是电源电压 .。故障 2：闭合开关后无论怎样移动滑动变阻器的滑片灯泡亮度与两表示数均无改变原因 ：变阻器没有按照一上一下的方法来接补充一下 ：变阻器全接上接线柱时：相当于导线（这是极不安全的容易造成电路电流过大）变阻器全接下接线柱是：相当于一个定值电阻2 故障 3：在下图所示的电路中， A、B、C、D 为四个接线柱，闭合开关后灯不亮，已经确定是由于某一个灯泡发生故障引起的。在不允许拆开电路的情况下，请你先后用一个电压表、一个电流表、一根导线三种不同工具分别对故障进行判断，把方法和判断结果填入下表中（每种工具各填写一种方法）故障 4：闭合开关后， 电压表电流表有示数， 电流表示数很小，灯不亮。故障 5：闭合开关后，电压表电流表指针翻转故障 6：闭合开关后，电压表电流表示数超量程练习题：1．如下左图所示电路中，电源电压保持不变，闭合电键后S 后，电路正常工作，过了一会儿，电流表的示数变大，且电压表与电流表的比值不变，则下列判断中正确的是（）A．电阻 R 断路，灯 L 变暗B、电阻 R 短路，灯 L 变亮C．灯 L 断路，电压表的示数变小D、灯 L 短路，电压表的示数变大2．如下中图所示的电路中，电流电压保持不变，闭合电键S，电路正常工作，过了一会儿，一个电表的示数变大，另一个电表的示数...
