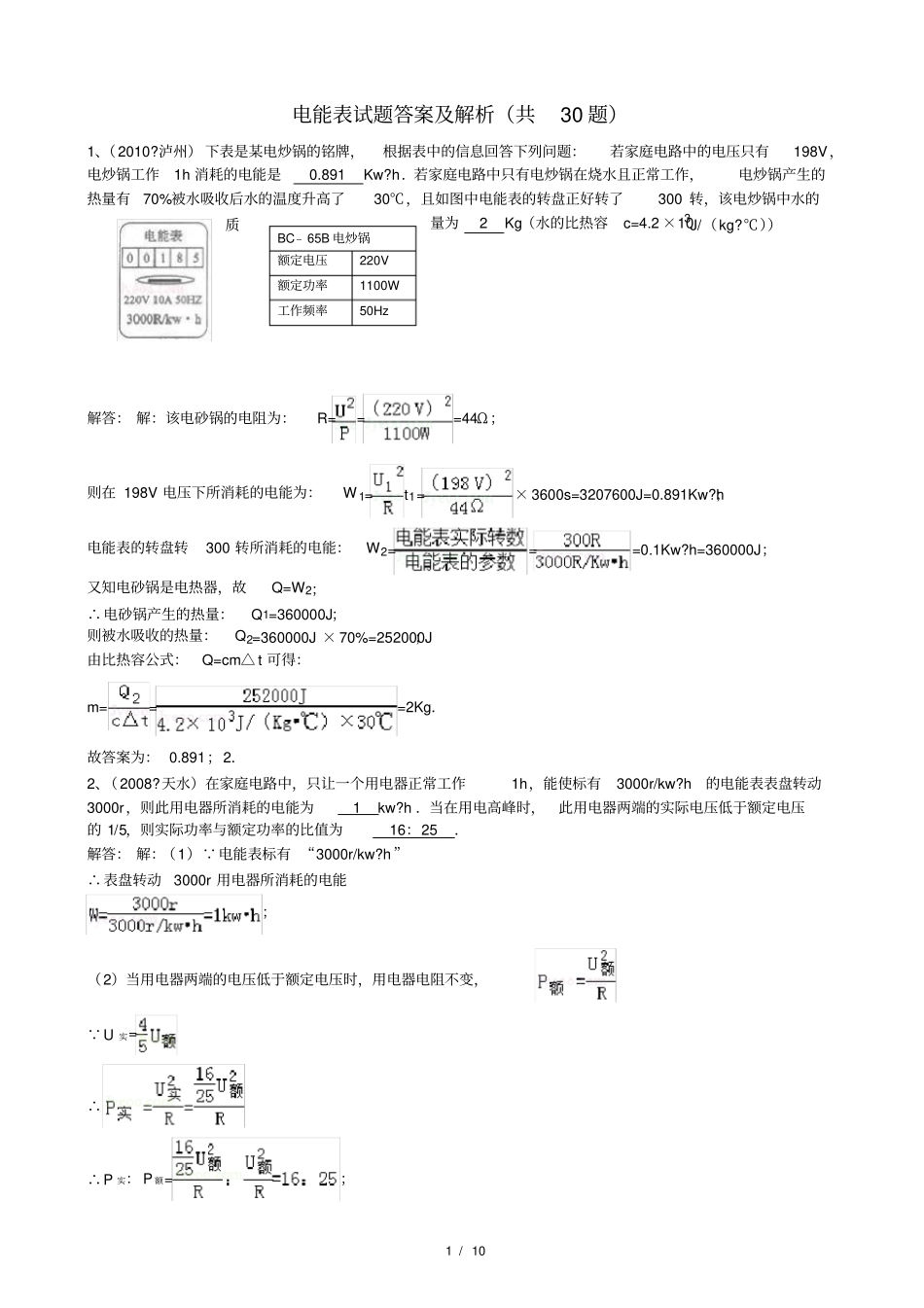

1 / 10电能表试题答案及解析（共30 题）1、（2010?泸州） 下表是某电炒锅的铭牌，根据表中的信息回答下列问题：若家庭电路中的电压只有198V，电炒锅工作1h 消耗的电能是0.891Kw?h．若家庭电路中只有电炒锅在烧水且正常工作，电炒锅产生的热量有70%被水吸收后水的温度升高了30℃，且如图中电能表的转盘正好转了300 转，该电炒锅中水的量为2Kg（水的比热容c=4.2 ×103J/（kg?℃））质解答： 解：该电砂锅的电阻为：R===44Ω；则在 198V 电压下所消耗的电能为：W 1=t1=× 3600s=3207600J=0.891Kw?h；电能表的转盘转300 转所消耗的电能：W2===0.1Kw?h=360000J；又知电砂锅是电热器，故Q=W2；∴电砂锅产生的热量：Q1=360000J；则被水吸收的热量：Q2=360000J × 70%=252000J；由比热容公式：Q=cm△ t 可得：m===2Kg．故答案为： 0.891；2．2、（2008?天水）在家庭电路中，只让一个用电器正常工作1h，能使标有3000r/kw?h的电能表表盘转动3000r，则此用电器所消耗的电能为1kw?h ．当在用电高峰时，此用电器两端的实际电压低于额定电压的 1/5，则实际功率与额定功率的比值为16：25．解答： 解：（1） 电能表标有 “3000r/kw?h ”∴表盘转动3000r 用电器所消耗的电能；（2）当用电器两端的电压低于额定电压时，用电器电阻不变， U 实=∴∴P 实： P 额=；BC﹣ 65B 电炒锅额定电压220V 额定功率1100W 工作频率50Hz 2 / 10故答案为： 1，16：25．3、如图所示的电表，它是测量电功的仪表，表面计数器的示数为31.6kW?h ．该表下电路中最多允许接入 “220V 40W”电灯27盏；若在 4min 内该表转盘匀速转动20 周，则该用户正在使用的电器总功率为120W．解答： 解：（1）电能表是测量电路中电流做功多少（消耗电能）的仪表，从表盘可以读出此时的示数为31.6kW?h ；（2）电路中允许接入的最大功率：P=UI=220V × 5A=1100W 允许接入灯的最多盏数：n 为 27 盏；（3）表转盘匀速转动20 周，用电器消耗电能正在使用的电器总功率；故答案为：电功，31.6，27，120．4、电能表技术参数：（1） “220V”电能表适用的额定电压是 220V；（2） “10（40）A”10A表示平时允许流过电能表的最大电流，40A 表示短时间内允许流过的最大电流；（3）3000R/KW?h 表示每消耗 1kW?h 的电能，表盘转3000 转电子式电能表，其参数为imp/KW?h ﹣﹣每消耗1KW?h 的电能，指示灯闪烁的次数；（4） “50HZ”表示所接电路交流电的频率...
