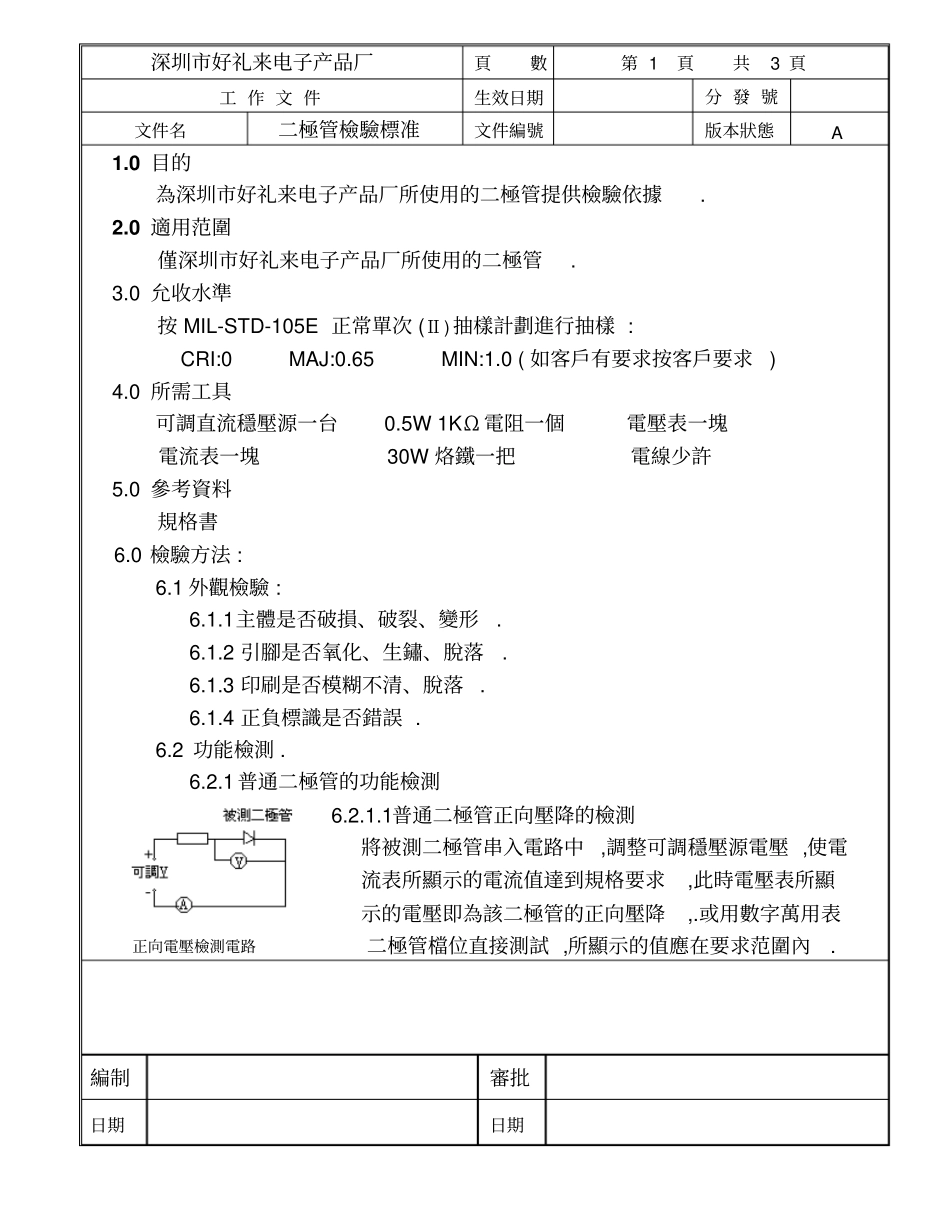

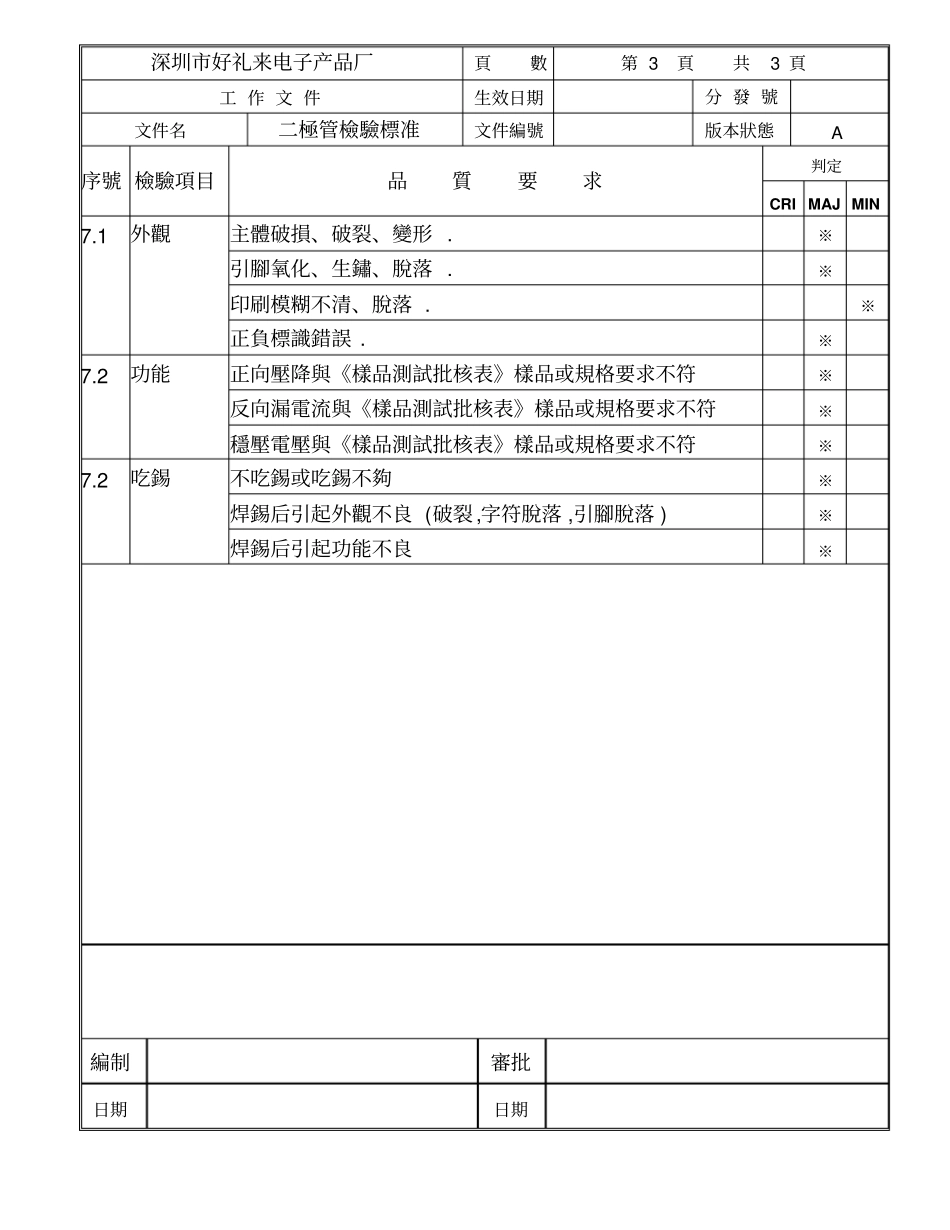

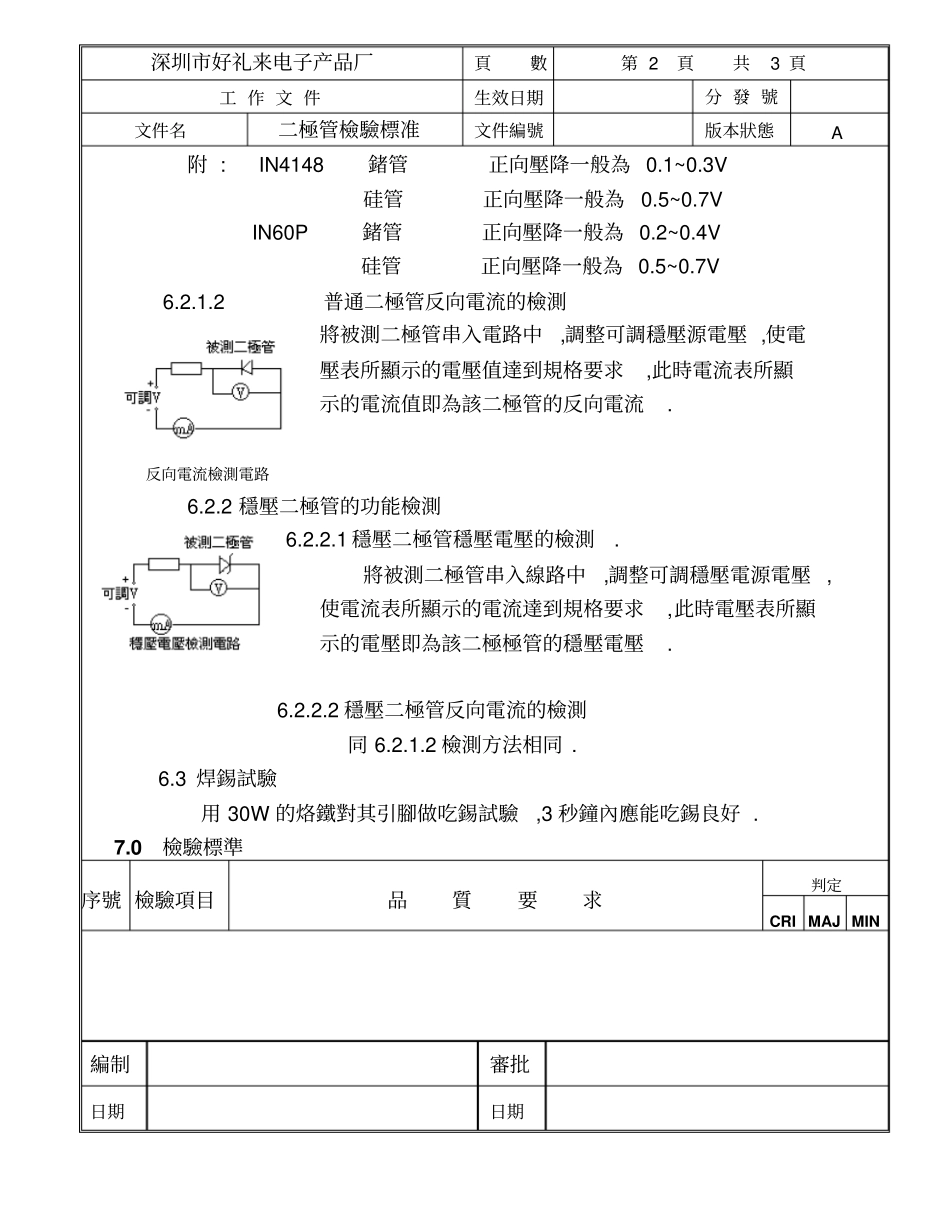

深圳市好礼来电子产品厂頁數第 1 頁共3 頁工 作 文 件生效日期分 發 號文件名二極管檢驗標准文件編號版本狀態A 1.0 目的為深圳市好礼来电子产品厂所使用的二極管提供檢驗依據. 2.0 適用范圍僅深圳市好礼来电子产品厂所使用的二極管. 3.0 允收水準按 MIL-STD-105E 正常單次 (Ⅱ)抽樣計劃進行抽樣 : CRI:0 MAJ:0.65 MIN:1.0 ( 如客戶有要求按客戶要求) 4.0 所需工具可調直流穩壓源一台0.5W 1KΩ 電阻一個電壓表一塊電流表一塊30W 烙鐵一把電線少許5.0 參考資料規格書6.0 檢驗方法 : 6.1 外觀檢驗 : 6.1.1主體是否破損、破裂、變形.6.1.2 引腳是否氧化、生鏽、脫落.6.1.3 印刷是否模糊不清、脫落. 6.1.4 正負標識是否錯誤 . 6.2 功能檢測 . 6.2.1 普通二極管的功能檢測6.2.1.1普通二極管正向壓降的檢測將被測二極管串入電路中,調整可調穩壓源電壓 ,使電流表所顯示的電流值達到規格要求,此時電壓表所顯示的電壓即為該二極管的正向壓降,.或用數字萬用表正向電壓檢測電路二極管檔位直接測試 ,所顯示的值應在要求范圍內.編制審批日期日期深圳市好礼来电子产品厂頁數第 2 頁共3 頁工 作 文 件生效日期分 發 號文件名二極管檢驗標准文件編號版本狀態A 附 : IN4148 鍺管正向壓降一般為 0.1~0.3V 硅管正向壓降一般為0.5~0.7V IN60P 鍺管正向壓降一般為 0.2~0.4V 硅管正向壓降一般為 0.5~0.7V 6.2.1.2普通二極管反向電流的檢測將被測二極管串入電路中,調整可調穩壓源電壓 ,使電壓表所顯示的電壓值達到規格要求,此時電流表所顯示的電流值即為該二極管的反向電流. 反向電流檢測電路6.2.2 穩壓二極管的功能檢測6.2.2.1 穩壓二極管穩壓電壓的檢測. 將被測二極管串入線路中,調整可調穩壓電源電壓 ,使電流表所顯示的電流達到規格要求,此時電壓表所顯示的電壓即為該二極極管的穩壓電壓. 6.2.2.2 穩壓二極管反向電流的檢測同 6.2.1.2 檢測方法相同 . 6.3 焊錫試驗用 30W 的烙鐵對其引腳做吃錫試驗,3 秒鐘內應能吃錫良好 . 7.0 檢驗標準序號 檢驗項目品質要求判定CRI MAJ MIN 編制審批日期日期深圳市好礼来电子产品厂頁數第 3 頁共3 頁工 作 文 件生效日期分 發 號文件名二極管檢驗標准文件編號版本狀態A 序號 檢驗項目品質要求判定CRI MAJ MIN 7.1 外觀主體破損、破裂、變形 .※引腳氧化、生鏽、脫落 .※印刷模糊不清、脫落 .※正負標識錯誤 . ※7.2 ...
