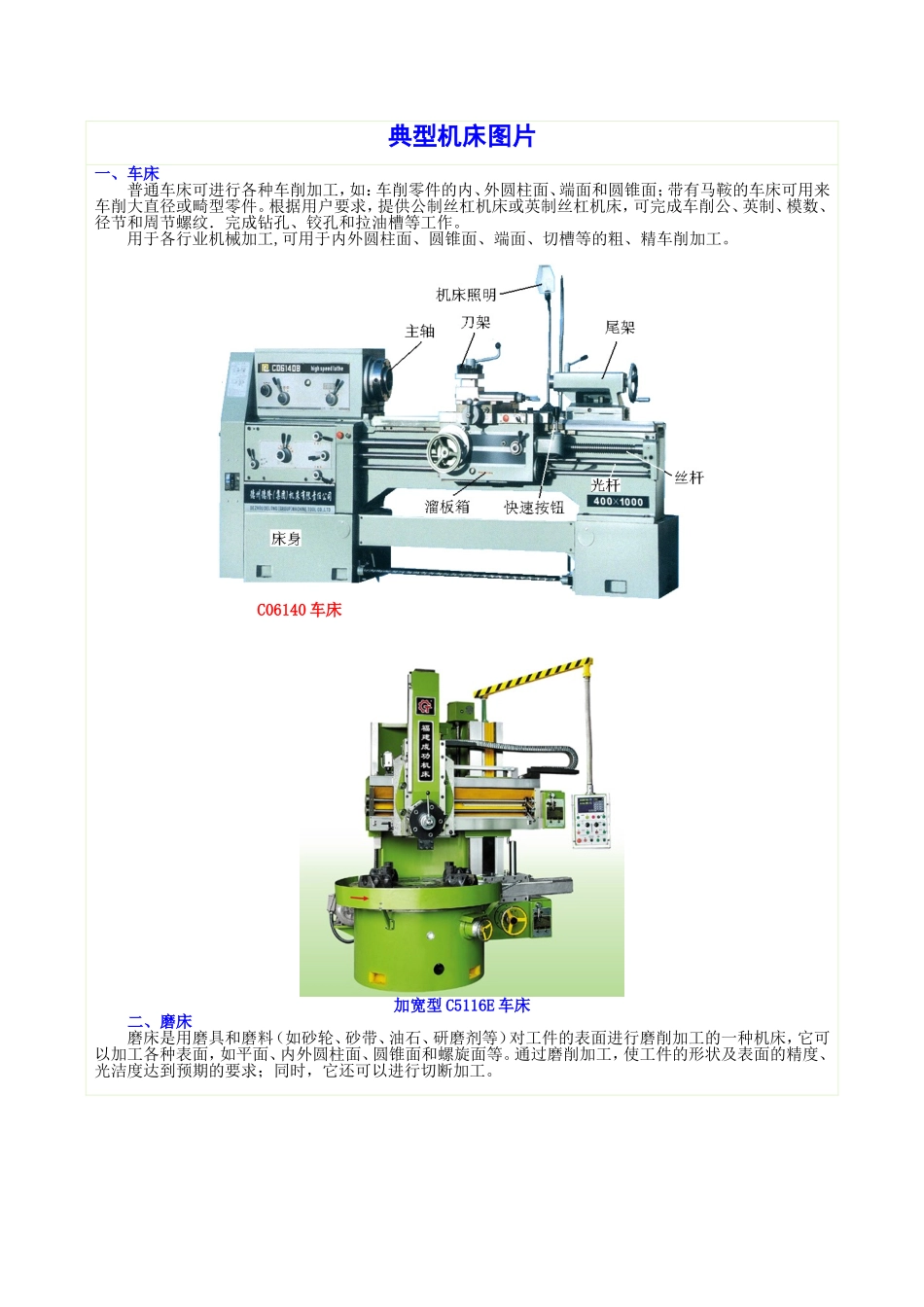

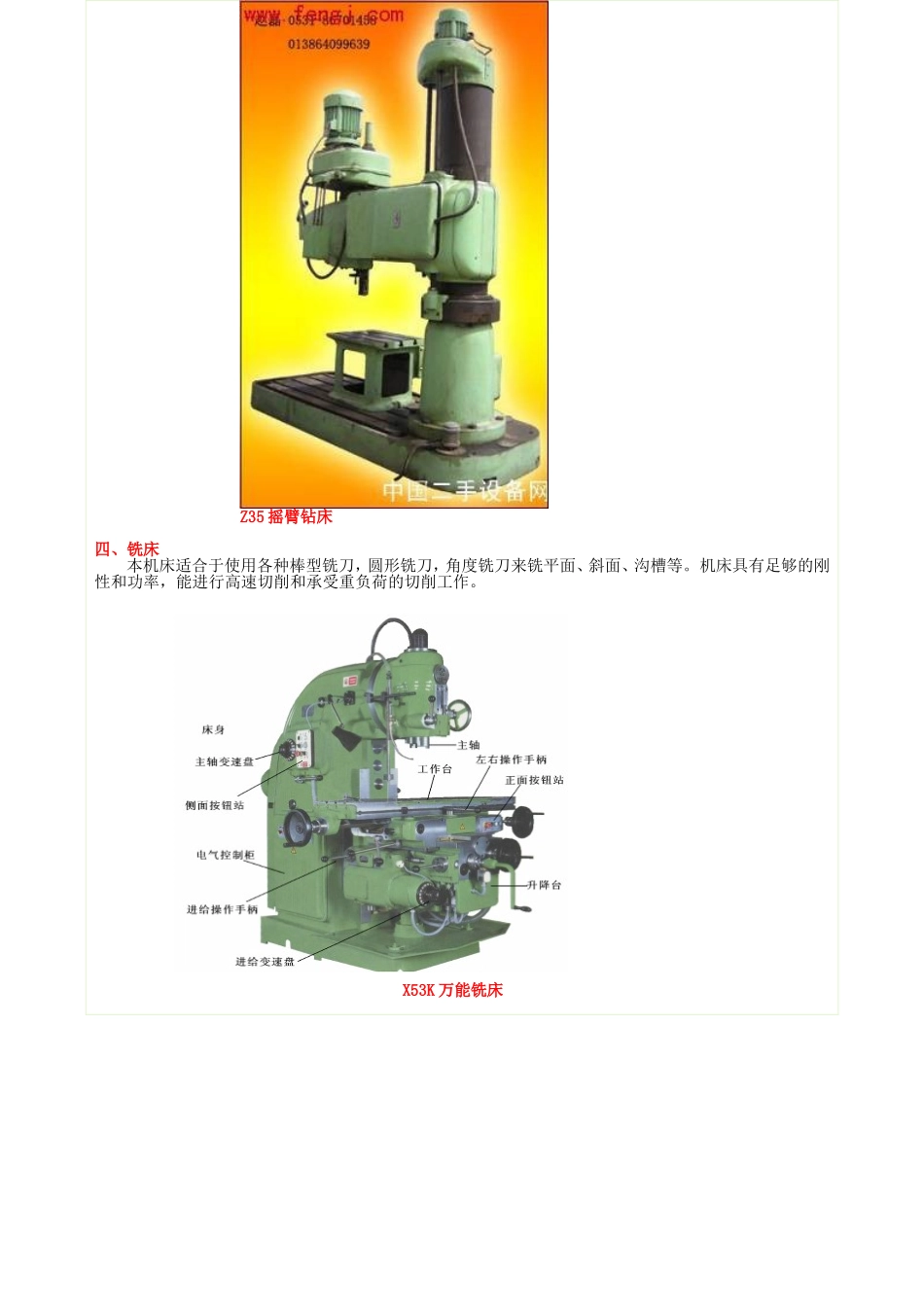

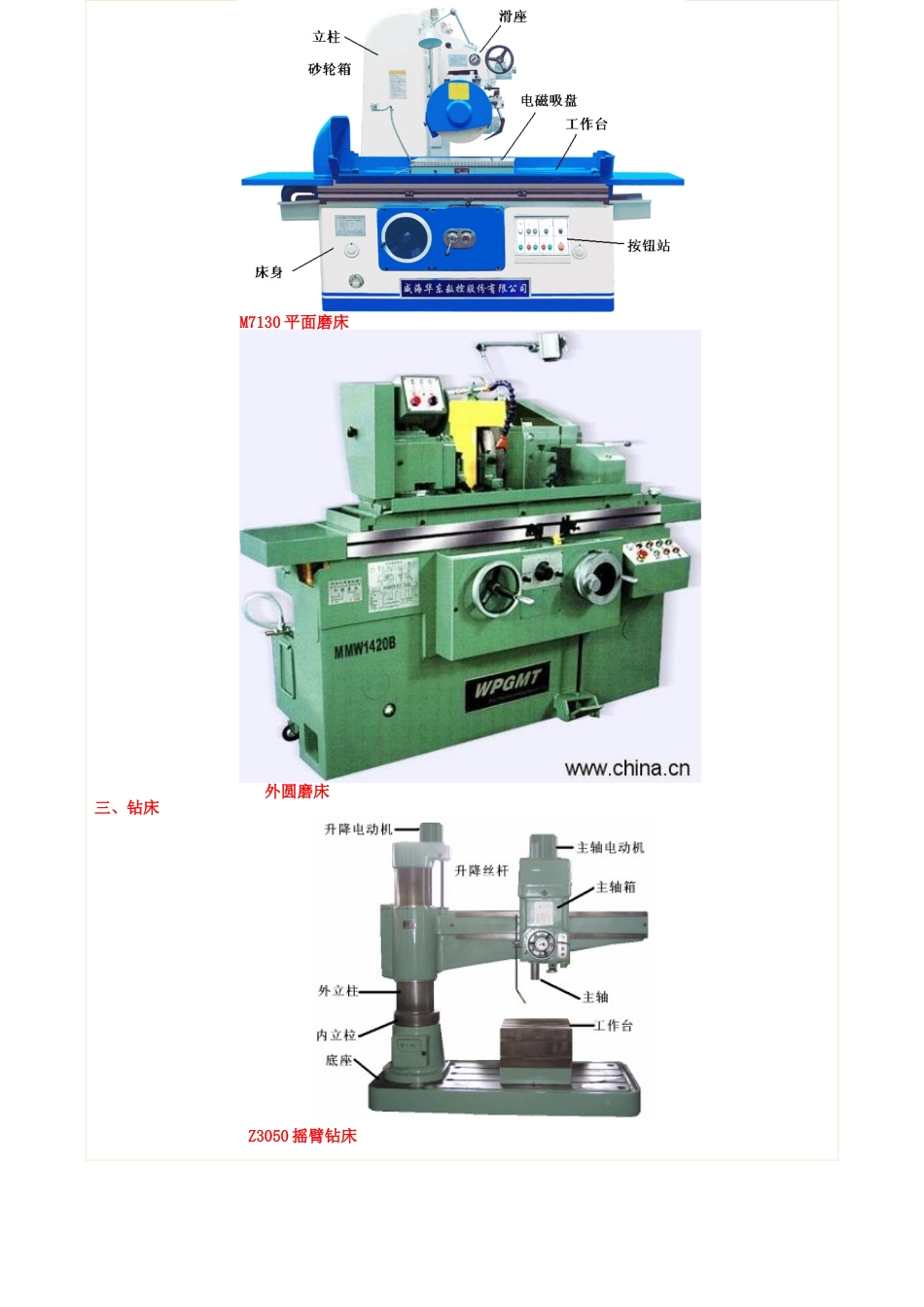

典型机床图片一、车床普通车床可进行各种车削加工，如：车削零件的内、外圆柱面、端面和圆锥面；带有马鞍的车床可用来车削大直径或畸型零件。根据用户要求，提供公制丝杠机床或英制丝杠机床，可完成车削公、英制、模数、径节和周节螺纹．完成钻孔、铰孔和拉油槽等工作。用于各行业机械加工,可用于内外圆柱面、圆锥面、端面、切槽等的粗、精车削加工。C06140车床加宽型C5116E车床二、磨床磨床是用磨具和磨料（如砂轮、砂带、油石、研磨剂等）对工件的表面进行磨削加工的一种机床，它可以加工各种表面，如平面、内外圆柱面、圆锥面和螺旋面等。通过磨削加工，使工件的形状及表面的精度、光洁度达到预期的要求；同时，它还可以进行切断加工。M7130平面磨床外圆磨床三、钻床Z3050摇臂钻床Z35摇臂钻床四、铣床本机床适合于使用各种棒型铣刀，圆形铣刀，角度铣刀来铣平面、斜面、沟槽等。机床具有足够的刚性和功率，能进行高速切削和承受重负荷的切削工作。X53K万能铣床X62W万能铣床五、镗床T68镗床T618镗床中国机床型号编制方法中国机床型号采用汉语拼音字母和阿拉伯数字组合的方式。机床型号说明1）机床的类别代号用大写的汉语拼音字母代表机床的类别。例如，用"C"表示"车床"，读"车"。有的机床（如磨床）又由若干分类组成，分类代号用阿拉伯数字表示，置于类别代号之前，但第1分类不予表示。机床类别代号见表2-12。2）机床的特性代号机床的特性代号，包括通用特性和结构特性，也用汉语拼音字母表示。当某类机床，除有普通型式外，还有如表2-13中所列的各种通用特性时，则应在类别代号之后加上相应的通用特性代号，如CM6132型号中"M"表示"精密"之意，是精密普通车床。结构特性代号是为了区别主参数相同而结构不同的机床，如CA6140和C6140是结构有区别而主参数相同的普通车床。当机床有通用特性代号，也有结构特性代号时，结构特性代号应排在通用特性代号之后。此外，结构特性代号字母是根据各类机床的情况分别规定的，在不同型号中的含义可以不同。通用特性代号已用的字母及字母"I""O"不可作为结构特性代号使用。3）机床的组和型别代号每一类机床分为若干组，每组又分为若干型。用两位数字作为组和型别代号，位于类别和特性代号之后，第一位数字表示组别，第二位数字表示型别。4）主参数表示机床规格和加工能力的主要参数，用两位十进制数并以折算值表示。如车床的主参数是工件的最大回转直径，其mm数除10，即为主参数值。有时候，型号中除主参数外还需表明第二主参数（亦用折算值），以"×"号分开。5）机床重大改进的序号性能和结构经过重大改进的机床，应在原机床型号后面以英文字母A、B、C、D…表示是第几次改进的序号，例如Y7132A和Z3040A都表明是第一次重大改进。此外，多轴机床的主轴数目，要以阿拉伯数字表示在型号后面，并用"·"分开，例如C2140·6是加工最大棒料直径为40mm的卧式六轴自动车床的型号表示方法。机床型号举例
