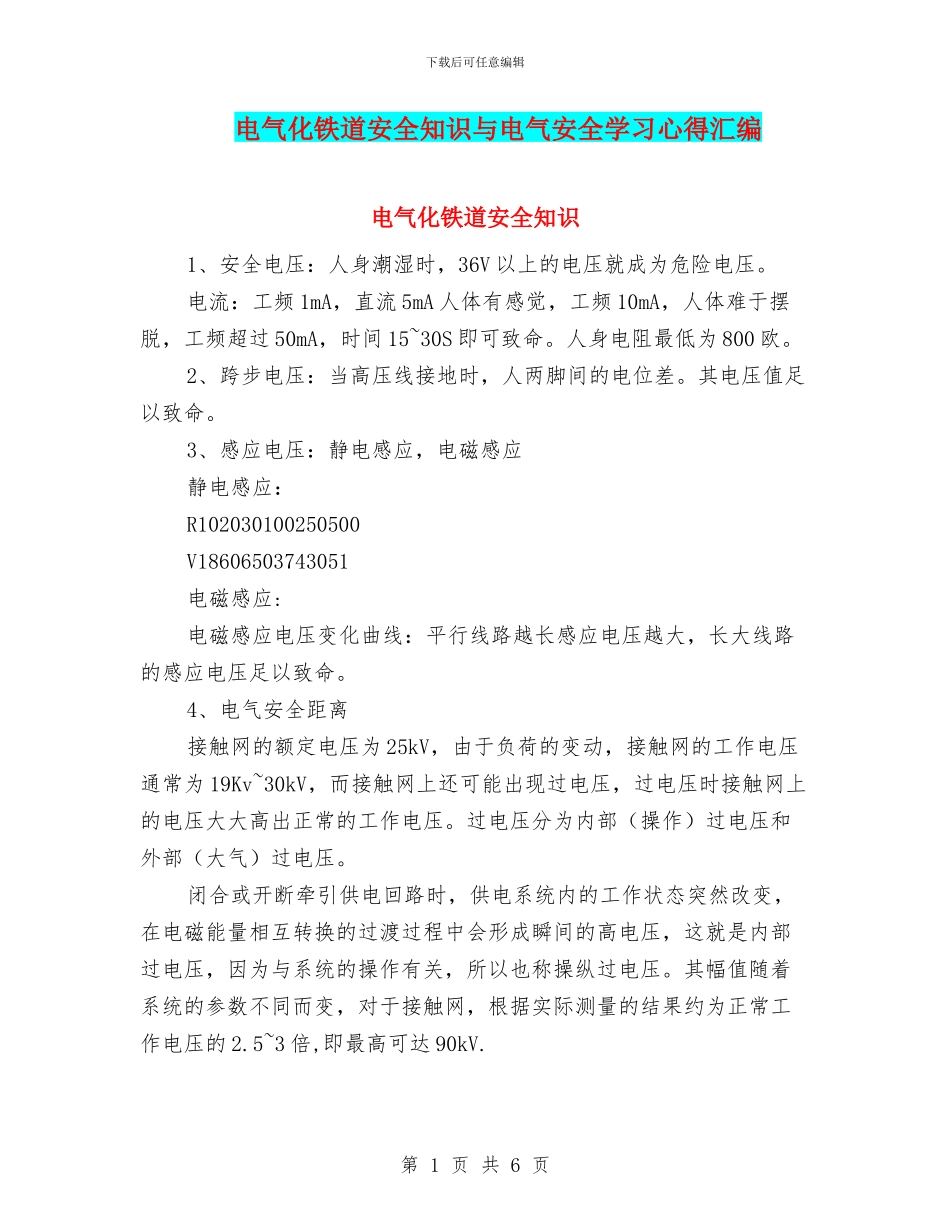

下载后可任意编辑电气化铁道安全知识与电气安全学习心得汇编电气化铁道安全知识1、安全电压：人身潮湿时，36V 以上的电压就成为危险电压。电流：工频 1mA，直流 5mA 人体有感觉，工频 10mA，人体难于摆脱，工频超过 50mA，时间 15~30S 即可致命。人身电阻最低为 800 欧。2、跨步电压：当高压线接地时，人两脚间的电位差。其电压值足以致命。3、感应电压：静电感应，电磁感应静电感应：R102030100250500V18606503743051电磁感应:电磁感应电压变化曲线：平行线路越长感应电压越大，长大线路的感应电压足以致命。4、电气安全距离接触网的额定电压为 25kV，由于负荷的变动，接触网的工作电压通常为 19Kv~30kV，而接触网上还可能出现过电压，过电压时接触网上的电压大大高出正常的工作电压。过电压分为内部（操作）过电压和外部（大气）过电压。闭合或开断牵引供电回路时，供电系统内的工作状态突然改变，在电磁能量相互转换的过渡过程中会形成瞬间的高电压，这就是内部过电压，因为与系统的操作有关，所以也称操纵过电压。其幅值随着系统的参数不同而变，对于接触网，根据实际测量的结果约为正常工作电压的 2.5~3 倍,即最高可达 90kV.第 1 页 共 6 页下载后可任意编辑外部过电压是在雷电放电时形成的,所以也称大气过电压。雷电有直接雷和间接雷之分。前者即雷电直接击在接触网上，雷电电压大大高于接触网绝缘水平，从而造成接触网绝缘子闪络或击穿，其保护措施为设置避雷器或放电间隙；后者是雷电击在接触网附近，从而在接触网上产生的感应雷，其幅值一般不会高于接触网的绝缘水平。外部过电压的幅值是按接触网绝缘水平，当距接触网 20km 以外发生雷击时，在接触网上产生的感应雷来考虑的，根据计算，其值接近 300kV。绝缘项目悬式绝缘子棒式绝缘子空气间隙3 片 x-4.54 片 x-4.5Tx-25TB-25300mm350mm490mm正极性冲击放电电压（KV 最大值）355440230200190220284接触网的电气安全距离是以过电压的最高幅值为根据，计算出危险距离，再考虑安全系数而确定的（额定电压比照电力系统 35kV 等级）。其值分别为 300mm（按内部过电压）和 600mm（按外部过电压）。《技规》规定接触网带电部分至固定接地物的距离不少于 300mm，是按防止内部过电压考虑的；距机车车辆或装载货物的距离不少于350mm，是同时考虑列车的震动量；跨越电气化铁路的各种建筑物（桥梁、渡槽等）与带电部分最小距离不少于 500mm，是考虑给接触网的调整留...
