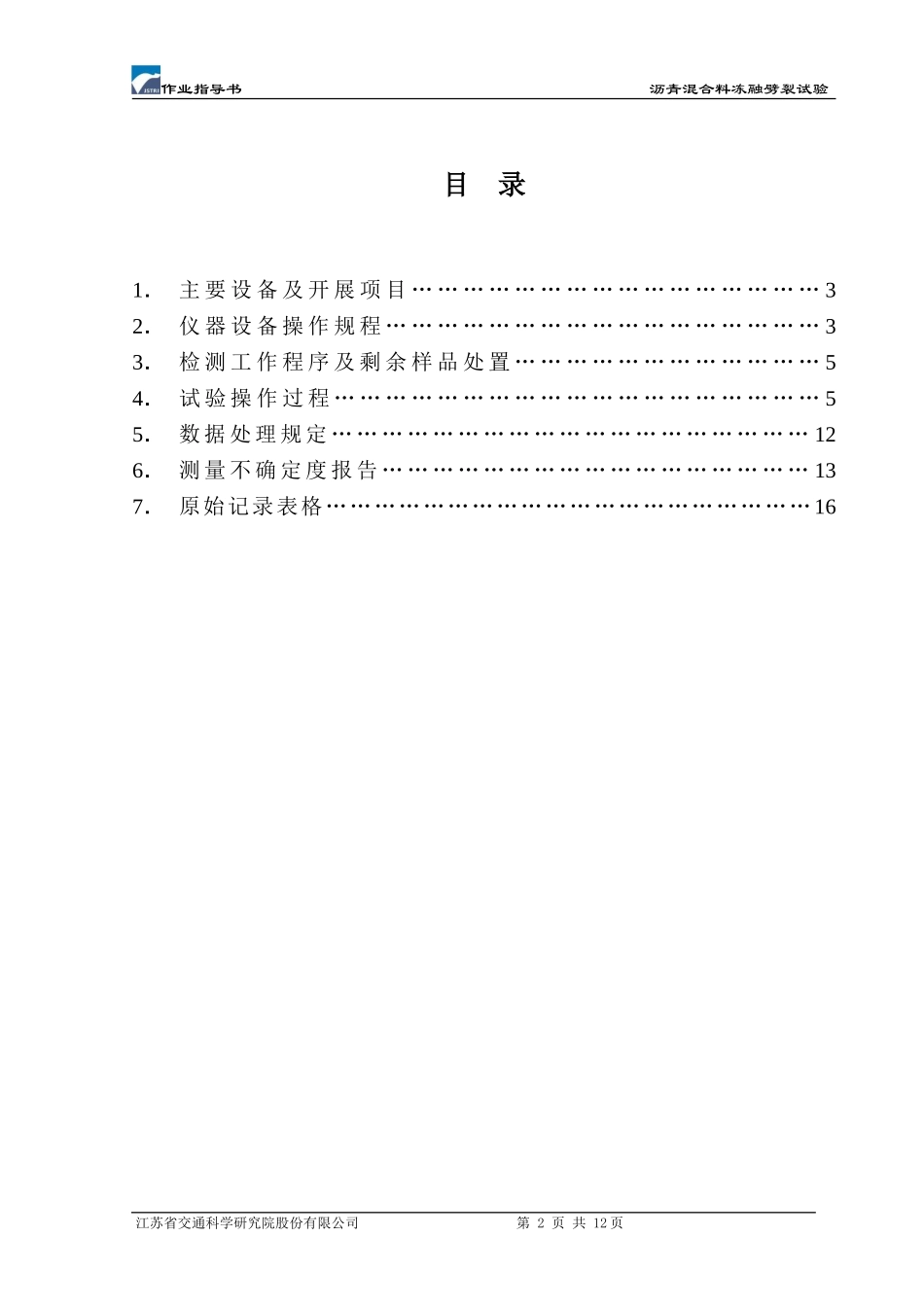

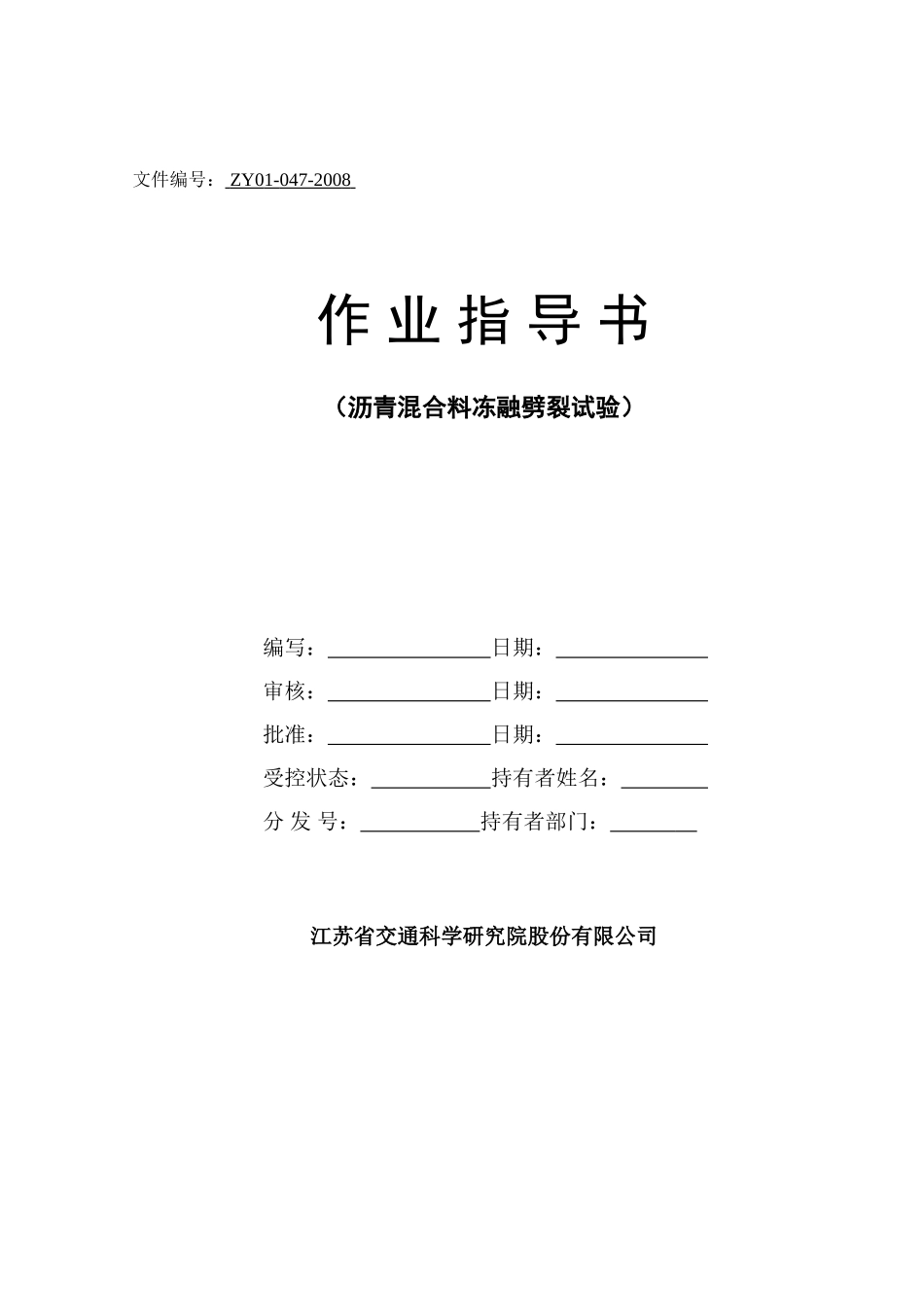

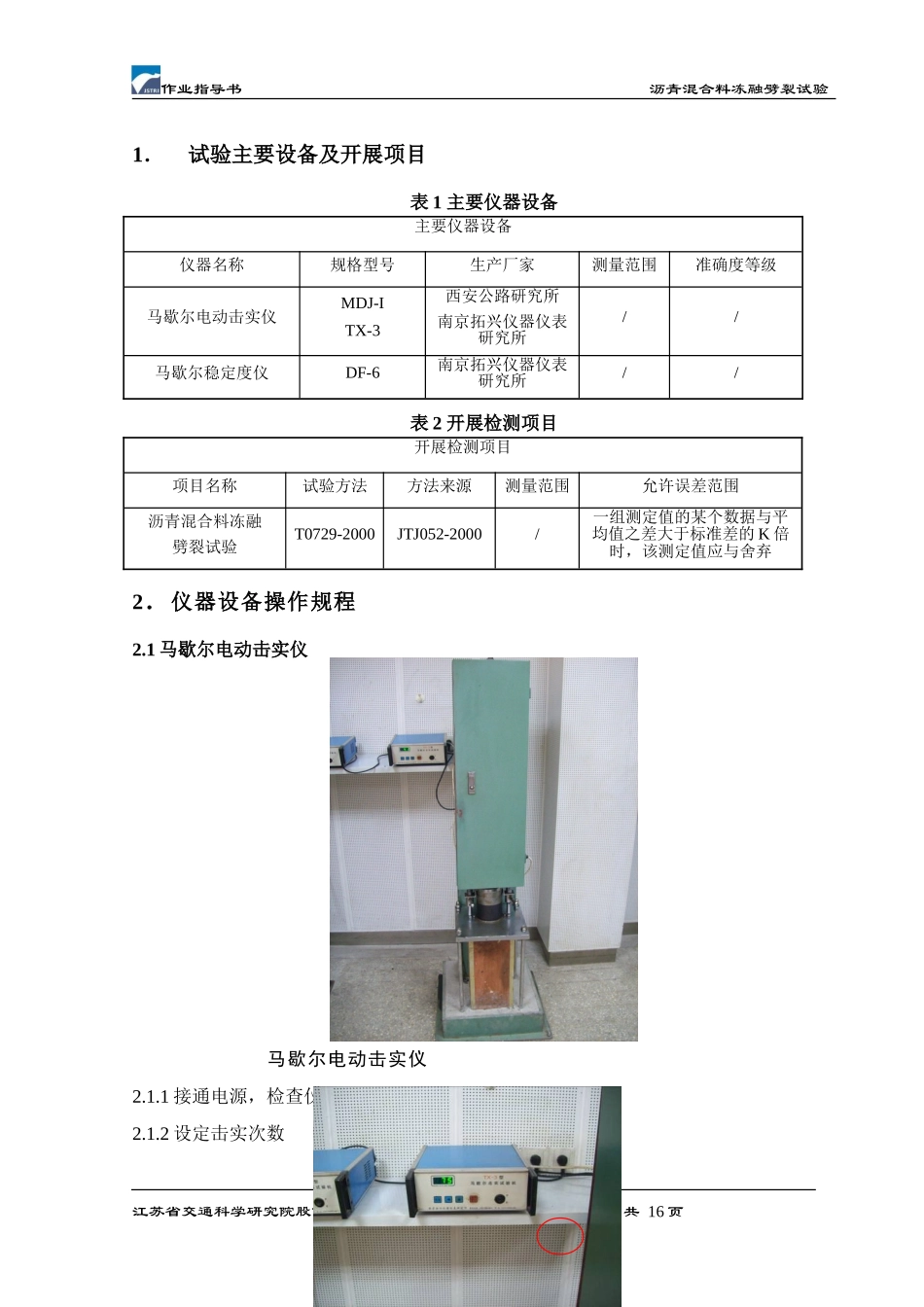

文件编号:ZY01-047-2008作业指导书(沥青混合料冻融劈裂试验)编写:日期:审核:日期:批准:日期:受控状态:持有者姓名:分发号:持有者部门:江苏省交通科学研究院股份有限公司作业指导书沥青混合料冻融劈裂试验目录1.主要设备及开展项目…………………………………………32.仪器设备操作规程……………………………………………33.检测工作程序及剩余样品处置………………………………54.试验操作过程…………………………………………………55.数据处理规定…………………………………………………126.测量不确定度报告……………………………………………137.原始记录表格……………………………………………………16江苏省交通科学研究院股份有限公司第2页共12页作业指导书沥青混合料冻融劈裂试验1.试验主要设备及开展项目表1主要仪器设备主要仪器设备仪器名称规格型号生产厂家测量范围准确度等级马歇尔电动击实仪MDJ-ITX-3西安公路研究所南京拓兴仪器仪表研究所//马歇尔稳定度仪DF-6南京拓兴仪器仪表研究所//表2开展检测项目开展检测项目项目名称试验方法方法来源测量范围允许误差范围沥青混合料冻融劈裂试验T0729-2000JTJ052-2000/一组测定值的某个数据与平均值之差大于标准差的K倍时,该测定值应与舍弃2.仪器设备操作规程2.1马歇尔电动击实仪马歇尔电动击实仪2.1.1接通电源,检查仪器设备是否完好2.1.2设定击实次数江苏省交通科学研究院股份有限公司第3页共16页作业指导书沥青混合料冻融劈裂试验接通电源设定击实次数2.1.3待温度达到击实温度后,立即进行马歇尔试件成型2.1.4试验完毕清理仪器,保持整洁2.2马歇尔稳定度仪马歇尔稳定度仪2.2.1接通电源2.2.2合适的压头,冻融劈裂选用小压头,T283选用大压头江苏省交通科学研究院股份有限公司第4页共16页作业指导书沥青混合料冻融劈裂试验冻融劈裂选用小压头2.2.3安装好试件,按“启动”键,仪器开始自动试验,待试件破坏时试验自动停止启动键2.2.4取出破坏试件,记录试验数据2.2.5清理机器,保持仪器整洁3.检测工作程序及剩余样品处置委托送样:接样员判断样品是否接收→如可接收,接收样品并填写委托单→样品编号→样品区→下放通知单至主管处→主管根据计划下发通知单给试验员→试验员从待检样品区取样品→试验员进行试验检测(未进行完试验放入在检样品区)→试验检测完毕→填写仪器使用记录→对试验区卫生进行清理→剩余样品放入已检样品区按规定集中处理→由指定人员出具报告→报告审核、批准→报告盖章、发送。4.试验操作过程4.1试验准备4.1.1设备检定期检查:试验前先检查马歇尔电动击实仪是否在检定有效期范围内。如果在期限范围内,可进行试验;江苏省交通科学研究院股份有限公司第5页共16页作业指导书沥青混合料冻融劈裂试验如果不在范围内,通知设备管理员进行设备检定。有效性标识4.1.2仪器设备准备(1)检查马歇尔电动击实仪:①将击实锤卸下,称其重量,其质量应符合4536±9g的要求。②用钢尺量测落锤高度,其高度应符合453.2±1.5mm的要求,若锤重和落锤高度任一项不符合要求,试验停止,需对设备进行维修。(2)检查马歇尔稳定度仪:①检查劈裂上下压头宽度必须为12.7mm。②检查压头滑杆是否润滑:用凡士林对滑杆进行润滑。润滑压头滑杆(3)调平天平:将天平平放在操作台上,看水准气泡是否居中,如果不居中,调节天平下方的角螺旋,直至水准气泡居中为止。(4)校核天平:取一个砝码放置在已经清零的天平上,看天平显示的读数是否与砝码的质量一致,如果一致即可进入下一步试验,如果不一致要对天平进行校核。校核方法为:接通天平电源,按下校核按钮,将一套总质量为5000g的砝码迅速的全部放上天平,待数据显示为5000g即可。江苏省交通科学研究院股份有限公司第6页共16页作业指导书沥青混合料冻融劈裂试验调平天平至水准气泡居中校核天平(5)经检查,若试验设备能正常使用,在试验前将设备使用记录“使用前”一栏填写“正常”;若试验设备不能正常使用,填写设备维修单,通知设备管理员进行维修。4.1.3试验用品准备:冻融劈裂试验过程中所需的试验用品如表3所示:表3试验辅助用品表试验用品名称数...
